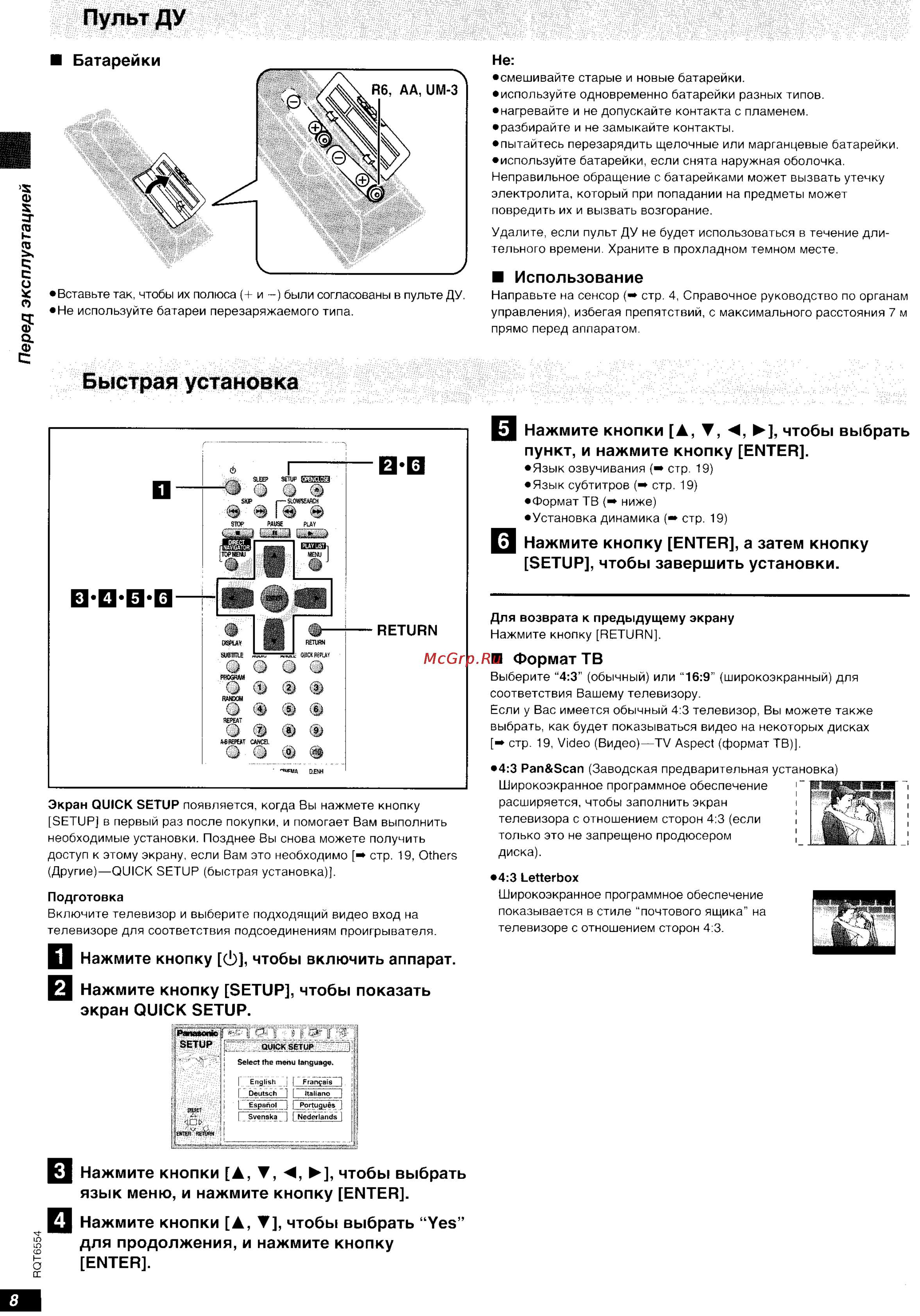

Пульт ДУ Перед эксплуатацией Не смешивайте старые и новые батарейки используйте одновременно батарейки разных типов нагревайте и не допускайте контакта с пламенем разбирайте и не замыкайте контакты пытайтесь перезарядить щелочные или марганцевые батарейки используйте батарейки если снята наружная оболочка Неправильное обращение с батарейками может вызвать утечку электролита который при попадании на предметы может повредить их и вызвать возгорание Удалите если пульт ДУ не будет использоваться в течение дли тельного времени Храните в прохладном темном месте Использование Вставьте так чтобы их полюса и были согласованы в пульте ДУ Не используйте батареи перезаряжаемого типа Направьте на сенсор стр 4 Справочное руководство по органам управления избегая препятствий с максимального расстояния 7 м прямо перед аппаратом Быстрая установка El Нажмите кнопки A чтобы выбрать ао пункт и нажмите кнопку ENTER Язык озвучивания стр 19 Язык субтитров стр 19 Формат ТВ ниже Установка динамика стр 19 И Нажмите кнопку ENTER а затем кнопку SETUP чтобы завершить установки RETURN Для возврата к предыдущему экрану Нажмите кнопку RETURN Формат ТВ Выберите 4 3 обычный или 16 9 широкоэкранный для соответствия Вашему телевизору Если у Вас имеется обычный 4 3 телевизор Вы можете также выбрать как будет показываться видео на некоторых дисках стр 19 Video Видео TV Aspect формат ТВ f A D ENH Экран QUICK SETUP появляется когда Вы нажмете кнопку SETUP в первый раз после покупки и помогает Вам выполнить необходимые установки Позднее Вы снова можете получить доступ к этому экрану если Вам это необходимо стр 19 Others Другие QUICK SETUP быстрая установка Подготовка Включите телевизор и выберите подходящий видео вход на телевизоре для соответствия подсоединениям проигрывателя Ц Нажмите кнопку ф чтобы включить аппарат Q Нажмите кнопку SETUP чтобы показать экран QUICK SETUP Раиййопйь SETUP QUICK SETUP Select the menu language I English j I Franjáis Svenska_ Nederlands I о HfTERVBE W Нажмите кнопки чтобы выбрать язык меню и нажмите кнопку ENTER Q Нажмите кнопки А чтобы выбрать Yes для продолжения и нажмите кнопку ENTER 4 3 Pan Scan Заводская предварительная установка Широкоэкранное программное обеспечение расширяется чтобы заполнить экран телевизора с отношением сторон 4 3 если только это не запрещено продюсером диска 4 3 Letterbox Широкоэкранное программное обеспечение показывается в стиле почтового ящика на телевизоре с отношением сторон 4 3
