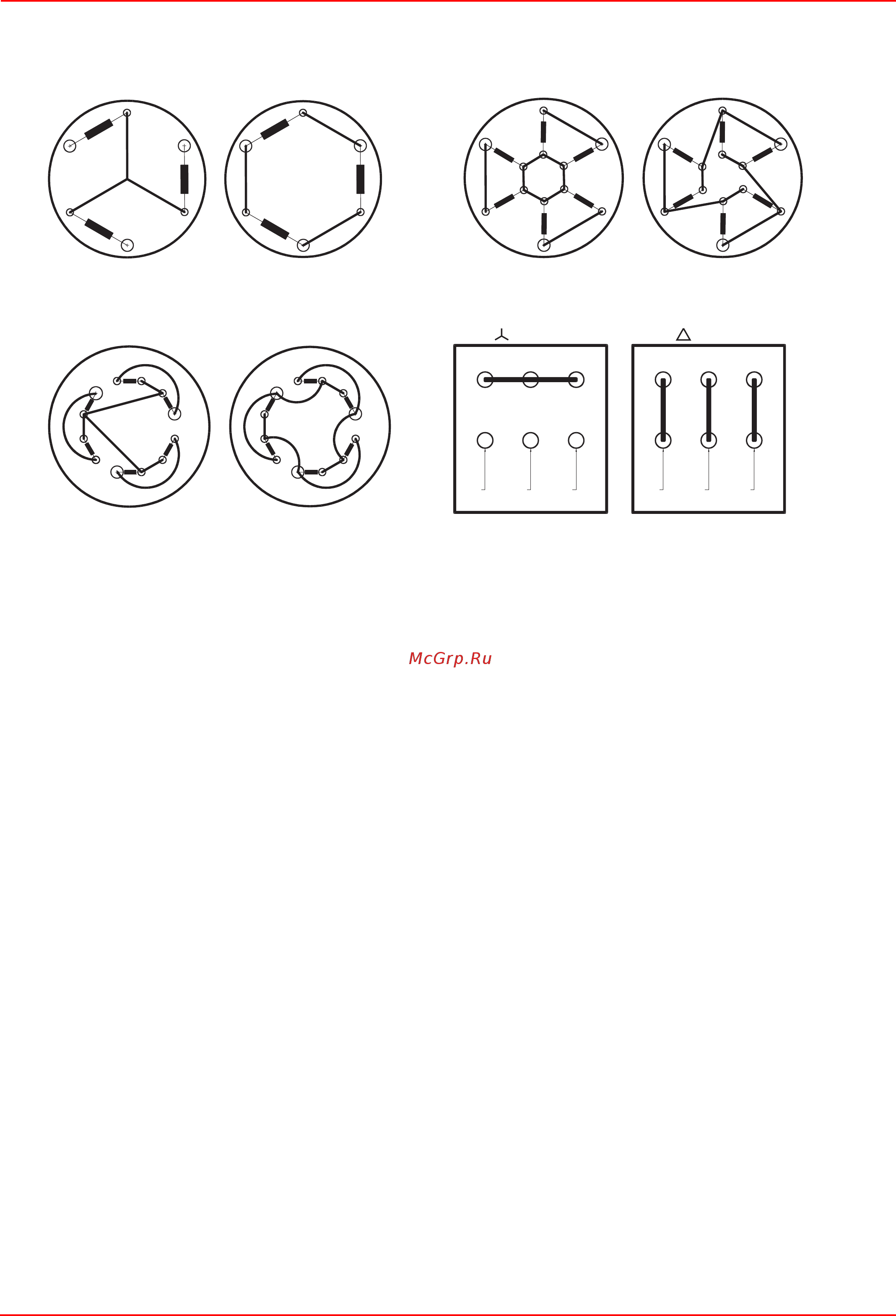

Подсоединение резисторов мазутного топлива
2.4 - 4.5 кВт
Рис. 20
8 - 12 кВт
Рис. 21
18 - 24 кВт
Рис. 22
СОЕДИНЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ
Рис. 23
R1 R1
230V 400 V
R2
R2
R3
R3
L3
L3
L2
L2
L1
L1
R1
R1
230V
400 V
R2
R2
R3
R3
R4
R4
R5
R5
R6
R6
L3L3
L2
L2
L1
L1
R1
230V 400 V
R1
R2
R2
R3
R3
R4
R4
R5
R5
R6
R6
L3
L3
L2
L2
L1
L1
230V 400 V
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
L1 L2 L3
L1 L2 L3
