Элементы управления
7

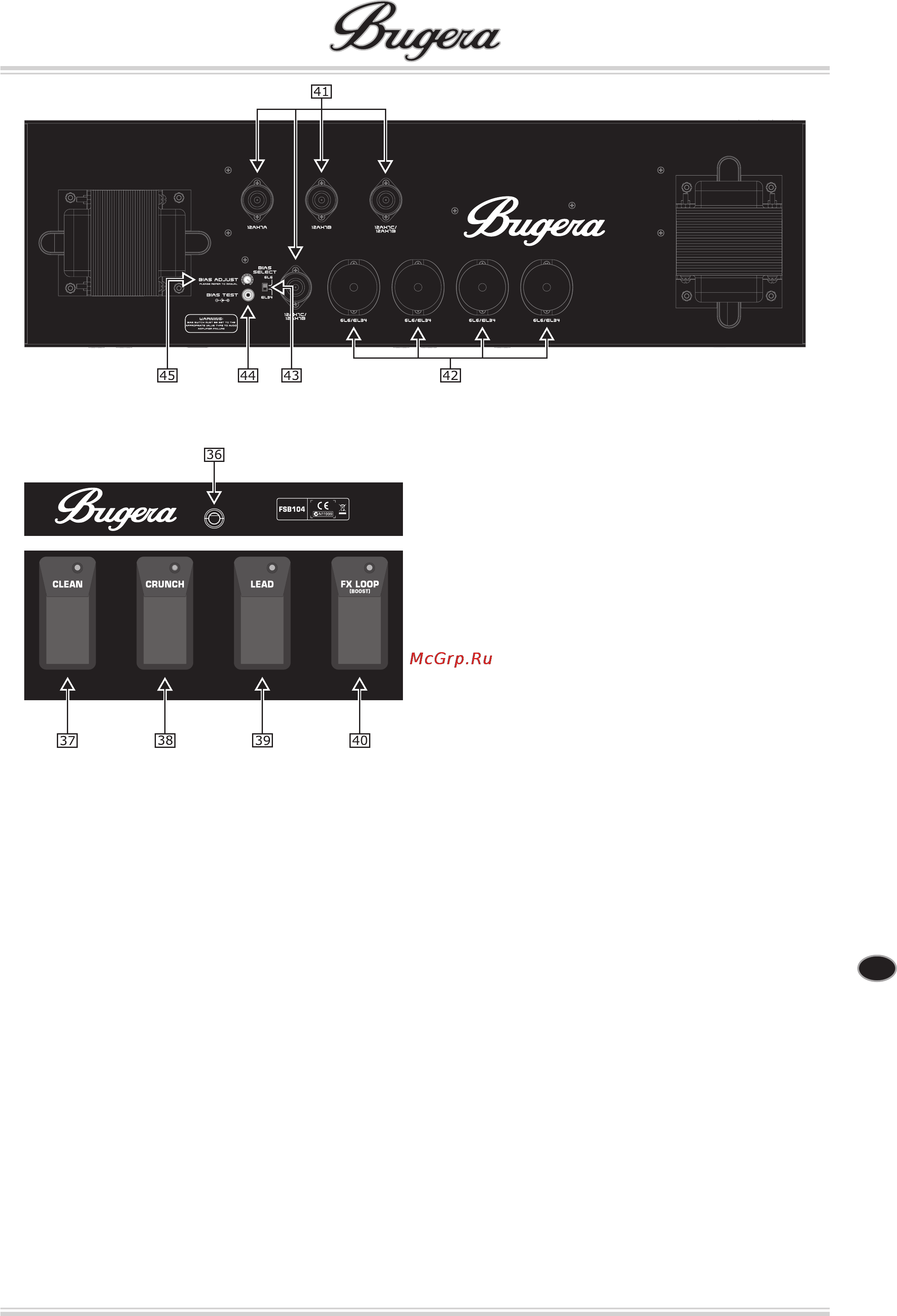

Ножной переключатель
Ножной переключатель BUGERA FSB104
К семиконтактному разъему 36 DIN подключается
кабель ножного переключателя (входящий в ком-
плект поставки). Другой конец кабеля подключа-
ется к гнезду FOOTSW(itch) на корпусе усилителя
BUGERA. Обратите внимание на то, что комму-
тация должна производиться перед включением
усилителя.
Педаль 37 CLEAN активирует канал CLEAN. При ак-
тивации канала загорается соответствующий ин-
дикатор.
Педаль 38 CRUNCH активирует канал CRUNCH. При
активации канала загорается соответствующий
индикатор.
Педаль 39 LEAD активирует канал LEAD. При акти-
вации канала загорается соответствующий инди-
катор.
Педаль 40 FX LOOP активирует функцию FX LOOP и
BOOST. При активации FX LOOP загорается соот-
ветствующий индикатор.
Внутреннее устройство BUGERA
ОПАСНО!
*
Высокое напряжение! Опасно для жиз-
ни!
Даже после отключения от сети, вну-
тренние цепи могут находиться под на-
пряжением до 500 В DC. Во избежание
поражения электрическим током, запре-
щается открывать корпус или заднюю
панель устройства. Внутри устройства
нет частей, которые пользователь может
отремонтировать самостоятельно. Ре-
монт устройства может осуществляться
только квалифицированными специали-
стами. Если устройство не эксплуатиру-
ется, необходимо отключить его от сети.
Через цепи усилителя проходит ток вы-
*
сокого напряжения, сопровождаемым
активным тепловыделением. Во избе-
жание возможных поломок или травм,
связанных с возгоранием или электриче-
ским замыканием, внутрь устройства не
должны попадать посторонние предметы
или жидкость.
Только для квалифицированно-
го сервисного персонала
Чтобы получить доступ к лампам и внутренним эле-
ментам управления необходимо открыть тыльную
крышку усилителя.
Здесь находятся цоколи для ламп предусилителя 41
12AX7A/B/C.
Здесь находятся цоколи для ламп усилителя мощ-42
ности 6L6 или EL34. Пожалуйста, проследите за
тем, чтобы положение регулятора BIAS SELECT
(43) соответствовало типу установленных ламп.
Поставляясь с завода, модели 333 и 333-212
имеют в оконечном каскаде лампы 6L6GC, а мо-
дели 333XL и 333XL-212 – лампы EL34.
Переключатель 43 BIAS SELECT оптимально под-
страивает напряжение смещения в соответствии
с типом используемых ламп (6L6 или EL34).
Внутреннее устройство BUGERA 333
