190
частью микса. ВЫ можете тем не менее, обойти при необходимости оба фильтра. Нажатие на
кнопку FILTER BYPASS отключает оба фильтра от аудио пути: любой звук , проходящий через
А6 не трогается. Вы должны , тем не менее, сформировать громкость сигнала с помощью ENV
3 (AMP) как и все аудио аппаратно подключенное к этой огибающей.

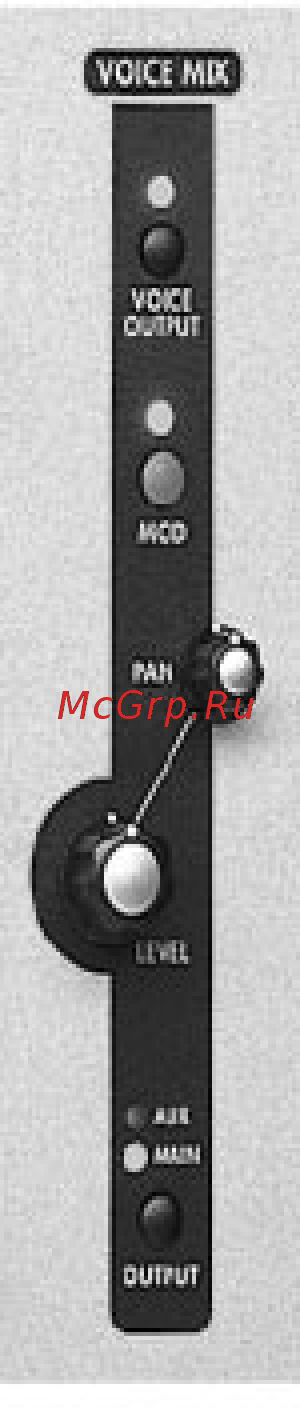

Микширование голоса Voice Mix
Модуль Voice Mix содержит окончательные ступени микширования А6. Смикши-
рованный выход этого модуля подается на ручку инструмента MASTER VOLUME
расположенную слева на инструменте, которая регулирует окончательный выход
А6.
VOICE MIX находится там, где относительные уровни и панорамирование - разме-
щение голоса слева-направо в стерео образе - установлены как часть Программы
или Микса. У вас есть ручка LEVEL и ручка KNOB для выходов задней панели:
MAIN (LEFT и RIGHT стерео пары) и альтернативно пара AIX 1-2. Важной концепцией
в понимании является то, что Вы панорамируете финальные выходы 16 голосов
А6.
Выходы MAIN и AUX
Ручка LEVEL регулирует уровень стерео микса А6 посылаемого либо на MAIN
RIGHT либо на LEFT (через мастер регулятор громкости) или на AUX джеки
тыльной панели. Выключатель OUT{UT переключает выход текущей программы или
канала Микса между джеками MAINи AUX. Наиболее важная разница между джека-
ми MAINи AUX состоит в том, что выходы EFFECTS направляются только на
выходы MAIN и головные телефоны выводят мониторинг только выходов MAIN.
Джеки AUX могут служить в качестве разделения «сухого» стерео выхода в случае
если они Вам необходимы. Примеры включают посыл на стерео монитор микса, сте-
рео посыл на устройства внешних эффектов (EQ, компрессор и так далее) или
выходы на дополнительные треки кассет и так далее.
Заметьте, что вы можете панорамировать голоса жестко налево или жестко направо
в MAIN, AUX или OFF и используйте соответствующие джеки для монофонического
выхода сигнала.
Эти установки программируемые для каждой Программы и микса. Помните только,
что регулятор MASTER VOLUME (на задней левой стороне передней панели ) оказы-
вает влияние только на главный выход и не является программируемым.
И последнее, кнопка MOD используется для направления источника модулирующего сигнала
для модуляции PAN выходов MAINи AUX. Может быть назначен любой из 79 источников
модуляции.
Установка уровней в режиме Микс а
В режиме микса наиболее полезна возможность установки различных значений выхода, пано-
рамирования, и уровней. Например, Вы можете послать канал Микса с басовой программой на
выходы AUX и наложить различные выходы каналов Микса в стерео для создания ярких
эффектов.
Установки для каждого VOICE MIX канала Микса могут быть установлены либо непосредственно
на регуляторах VOICE MIX, либо на странице PROG в режиме редактирования Микса с
использованием программных ручек. Уровень, панорама и выбор MAIN / AUX сделанные на
любом дисплее будут автоматически показаны на другом.
Для установки параметров Voice Mix, для различных каналов Микса, просто используйте
кнопки MIX CHANNEL SELECT 1/9-8/16 для выбора нужного канала.
Индивидуальный VOICE OUTPUT
Кнопка VOICE OUTPUT вверху модуля включает и выключает подачу на индивидуальные
джеки VOICE OUTPUT. Это не оказыва ет эффекта на подачу на выходы Main или AUX. Хотя
это может быть и не очевидно на дисплее, джеки VOICE OUTPUT подвергаются влиянию
ручки LEVEL, но не PAN, так как они являются монофоническими. Они являются прямыми
выходами каждого из шестнадцати аппаратных голосов.
