CIB UNIGAS - M03936NC
12

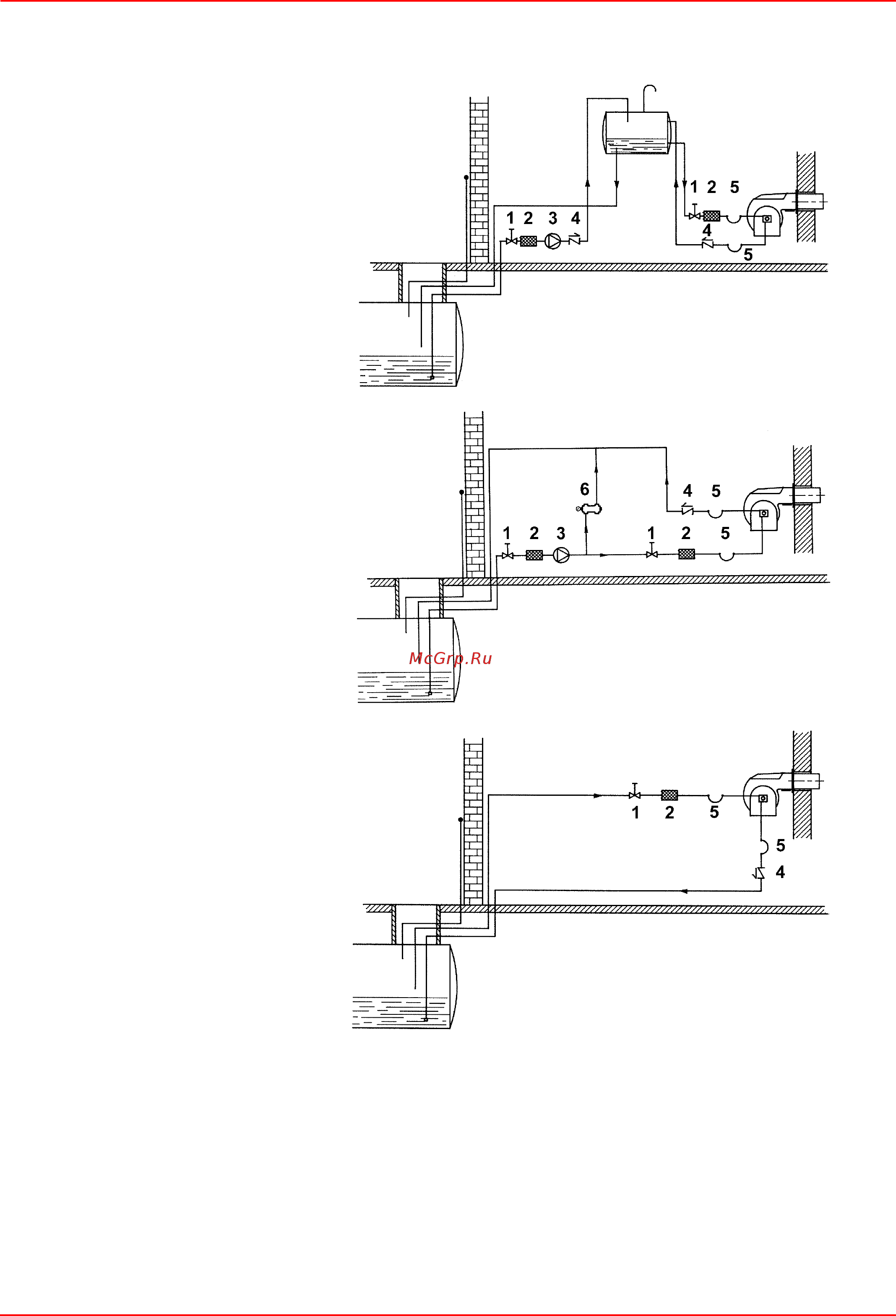

Примерные схемы систем подачи керосинового топлива
ПРИМЕЧАНИЕв системах с гравитационной подачей или с кольцевым контуром, установить автоматическое отсечное
устройство (см. № 4 ).
Рис. 10 - Контур с гравитационной подачей
Рис. 11- - Контур с кольцевой подачей
Рис. 12- - Контур подачи топлива всасыванием
Описание
1 Ручной вентиль отсечки
2 Керосиновый фильтр
3 Насос подачи керосинового топлива
4 Обратный клапан
5 Шланги для керосинового топлива
6 Клапан сброса воздуха
