C.I.B. UNIGAS - M039166ND
10

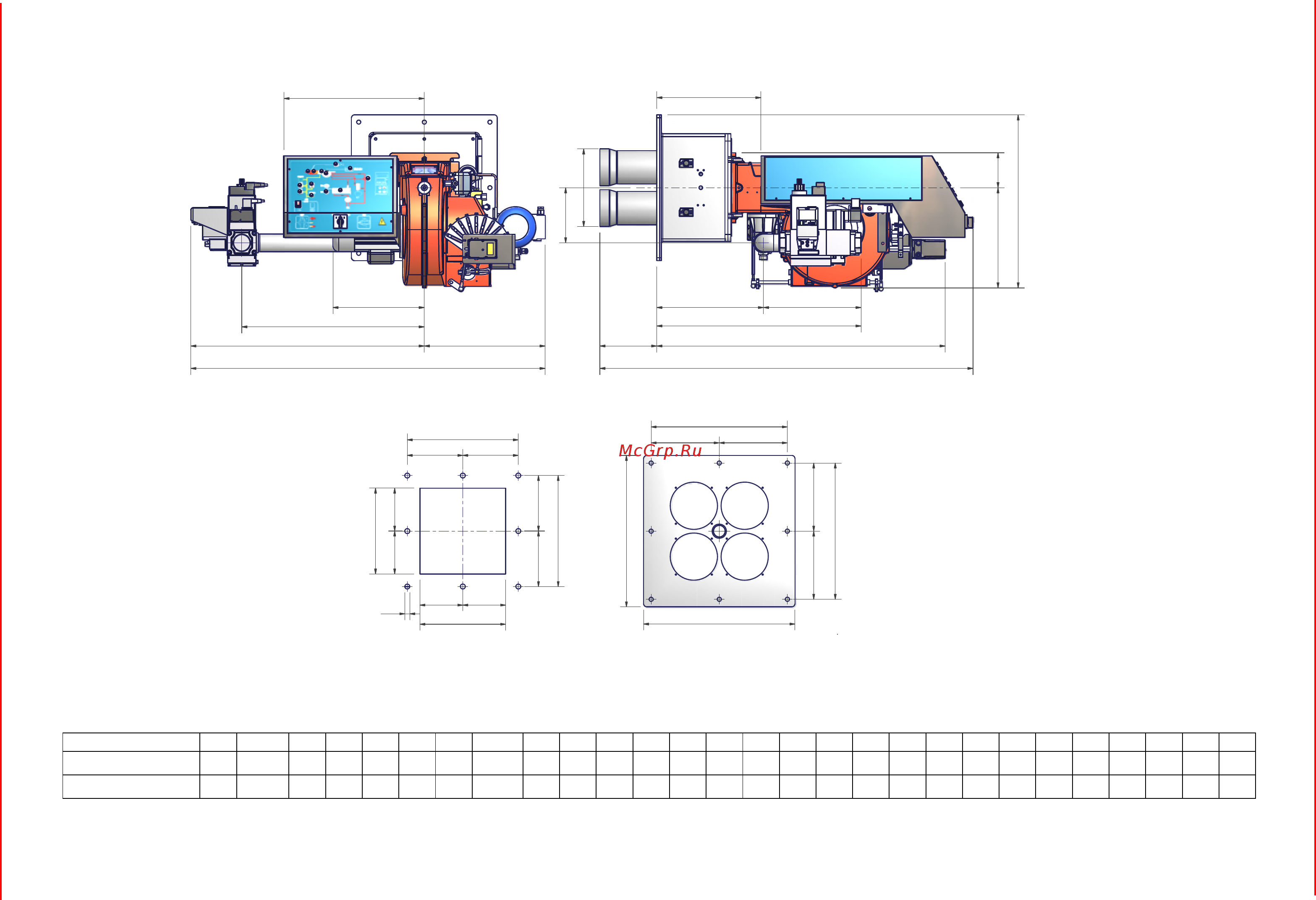

Габаpитные pазмеpы в мм.
*DN = ДУ диаметр газовых клапанов
HP60..VS
Рекомендуемая амбразура котла и фланцы горелок
DN* A AA B BB C CC D E F FF G GG H HH J K L M O P Q R S U V W Z
HP60 VS - 1(8).50
50 1280 357 195 314 989 482 1216 801 415 225 266 225 306 153 189 500 344 M12 450 450 701 366 335 626 - 594 120
HP60 VS - 1(8).65
65 1280 357 195 314 989 482 1261 846 415 225 266 225 306 153 250 500 376 M12 450 450 803 366 437 639 313 626 120
E
D
AA
J
W
Z
L
A
B
C
R
S
Q
G
CC
U
BB
F
M
P
GG GG
P
G
G
G
G
H
H
H
H
H
H
HH HH
K
K
O
FF FF
O
F
F
F
F
