CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.50 [19/59] Подсоединение топливных шлангов

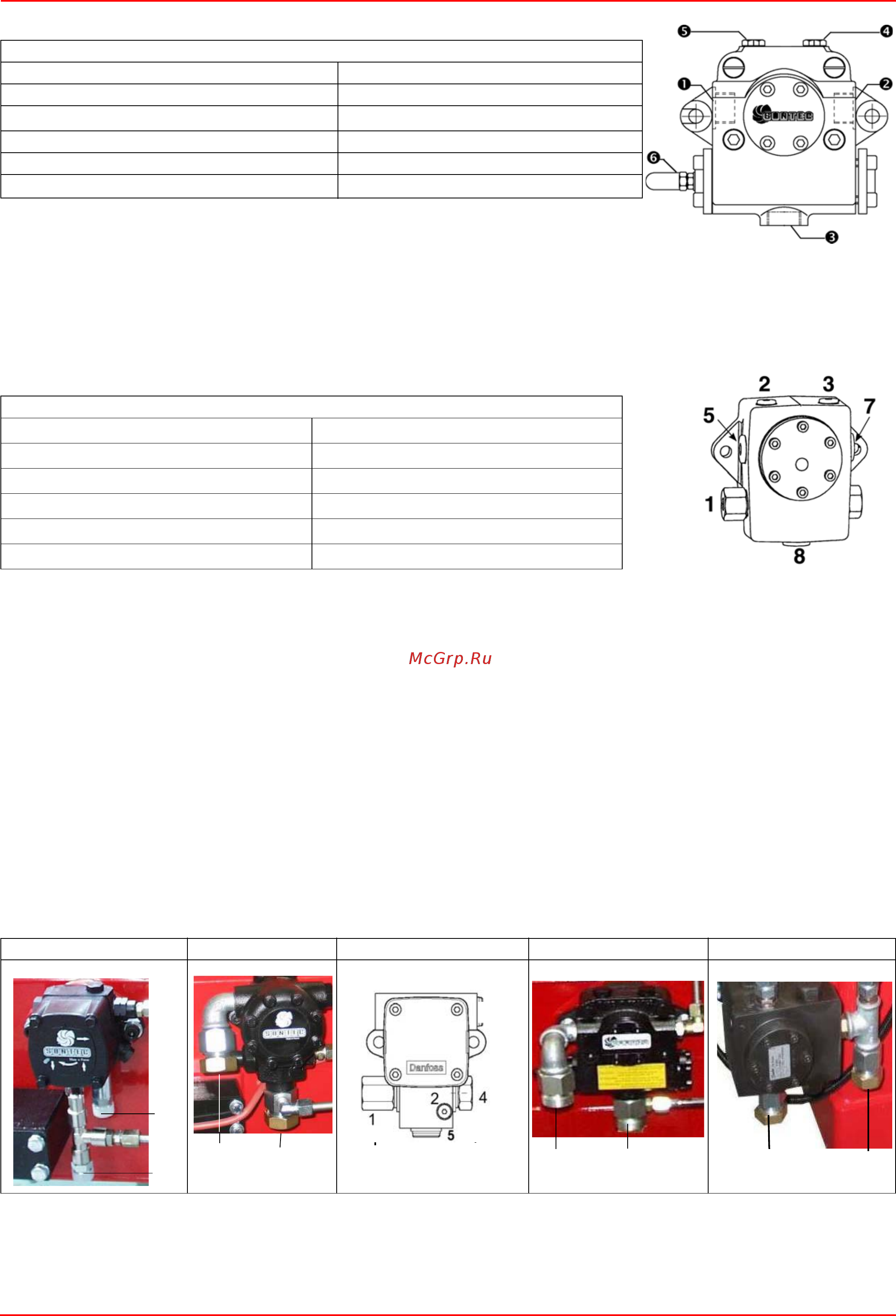

![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.50 [19/59] Подсоединение топливных шлангов](/views2/1433542/page19/bg13.png)
M039150NF
20
1) Всасывание G1/2
2) К форсунке G1/2
3) Обратный ход G1/2
4) Штуцер манометра G1/4
5) Штуцер ваккуметра G1/4
6) Регулятор давления
Обозначения
1) Регулятор давления
2) Штуцер манометра/ваккуметра для замера давления/разрежения на входе
3) Штуцер манометра
5) Всасывание
7) К форсунке
8) Обратный ход
Подсоединение топливных шлангов
Для того, чтобы подсоединить шланги к насосу, действовать следующим образом, в зависимости от модели поставляемого
насоса:
1). снять гаглушки с отверстий входа топлива (А) и обратного хода (R) на насосе;
2). закрутить вращающиеся гайки двух шлангов на насос, стараясь не спутать
вход топлива с обратным ходом:
Вимательно следить за
стрелками, отштампованными на насосе, которые указывают на вход топлива и обратный ход (см. предыдущий параграф)
Suntec TA..
Вязкость топлива 3 ÷ 75 сСт
Температура топлива 0 ÷ 150°C
Давление минимальное на входе - 0.45 бар во избежание образования газа
Давление максимальное на входе 5 бар
Давление максимальное на обратном ходе 5 бар
Скорость вращения 3600 обор/мин макс.
Danfoss KSM..
Вязкость жидкого топлива 2.5 ÷ 450 сСт
Температура жидкого топлива -10 ÷ 160 °C
Давление на входе максимальное 4 бар
Давление на входе минимальное -0.45 бар во избежание образования газа
Давление максимальное
на обратном ходе 4 бар
Скорость вращения 3450 обор/мин макс.
Suntec AJ6 Suntec E7 Danfoss RSF41 Suntec TA2 Danfoss KSM50
A
R
R
A
R
A
R
A
R
A
