CIB Unigas Cinquecento RN520 D-.MD.S.RU.A [14/43] Гидравлические соединения

Подсоединение шлангов

Для того, чтобы подсоединить шланги к насосу, действовать следующим образом, в зависимости от модели поставляемого

насоса:

1). снять гаглушки с отверстий входа топлива (А) и обратного хода (R) на насосе;

2). закрутить вращающиеся гайки двух шлангов на насос, стараясь не спутать вход топлива с обратным ходом: Вимательно

следить за стрелками, отштампованными на

насосе, которые указывают на вход топлива и обратный ход (см. предыдущий

параграф).

Гидравлические соединения

Рекомендации по выполнению систем подачи мазутного топлива

Это параграф имеет целью дать рекомендации по выполнению систем подачи топлива на горелки, которые используют

мазутное топливо. Для того, чтобы добиться нормальной работы горелок, очень важно выполнить систему подачи топлива на

горелки, согласно определенных критериев. Ниже приведены некоторые из них, которые, естественно, не могут быть

исчерпывающими до конца. Нужно учитывать, что термин

жидкое топливо и даже мазутное топливо - очень обобщенный,

потому что он включает в себя большую разновидность топлива с разными физико-химическими свойствами и, в первую

очередь, это касается вязкости.Поэтому целью системы подачи топлива является нагнетание и подогрев топлива.

Вязкость топлива выражается в разных единицах измерения; самыми распространенными являются: °E, сСтt, шкалы

Сайболта и Редвуд. ТАблица 3 демонстрирует конверсию вязкости из одной единицы измерения в другую.

Например: вязкость в 132 сСт равна вязкости в 17.5 °E. График на Рис. 9 отображает каким образом меняется вязкость

мазутного топлива в зависимости от изменения его температуры. Например мазутное топливо, которое имело примерную

вязкость в 22 °E при 50 °C , после подогрева до100 °C имеет уже вязкость в примерно 3 °E.Что касается возможности его

перекачивания, то это зависит от типа насоса, который перекачивает топливо, хотя на графике на Рис. 9 дается примерный

пределе, равный 100 °E. Поэтому надо обращать внимание на характеристики поставляемого с горелокй насоса. Обычно,

минимальная температура мазутного топлива на входе насоса возрастает вместе с вязкостью, именно с целью, чтобы

иметь

возможность его перекачивать. Если обратиться к графику на Рис. 10, то будет понятно, что для того, чтобы нагнетать

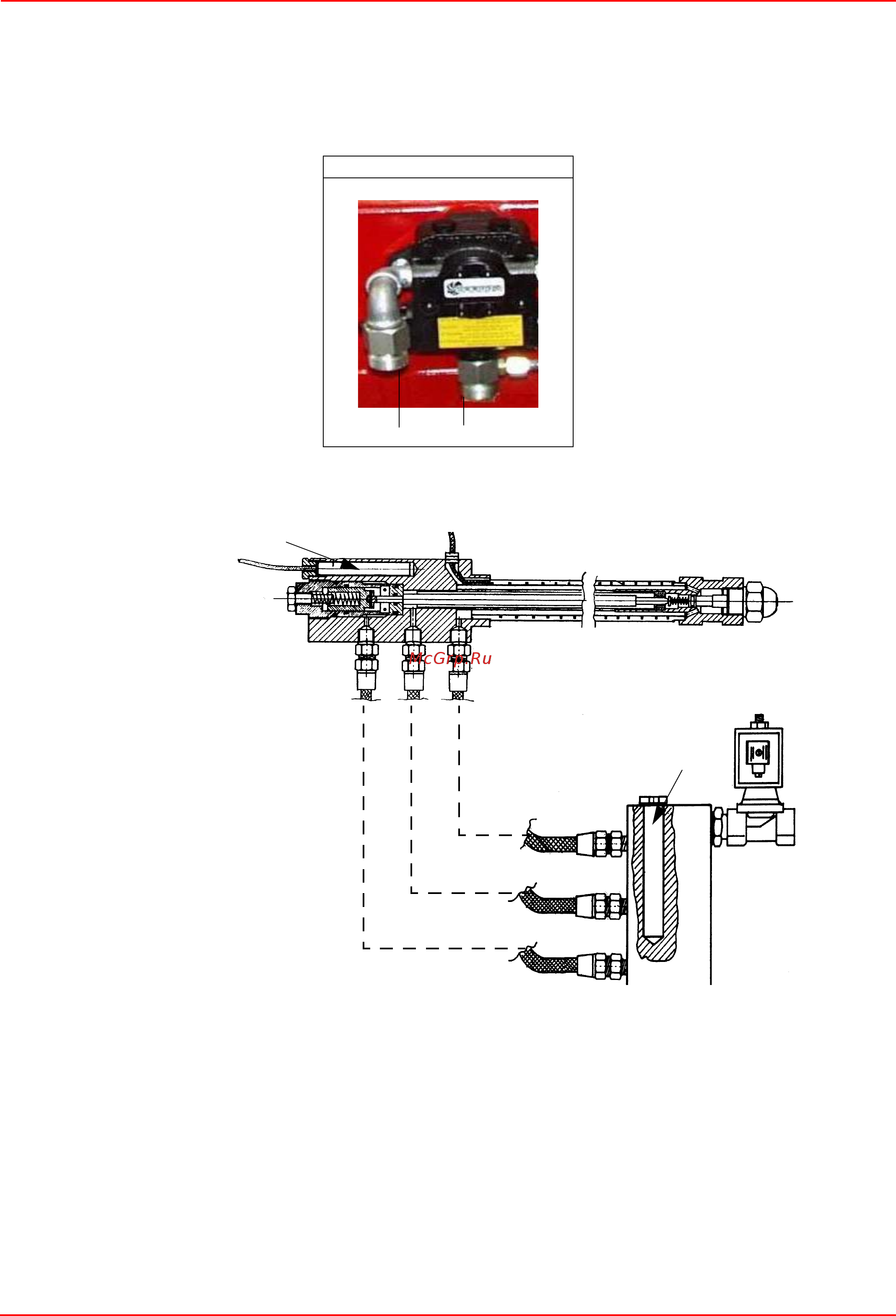

Suntec TA..

1 Подача

2 Обратный ход

3 Открытие фурмы

4 Кабель подогрева

(только для горелок,

работающих на густом

мазуте)

5 Подогреватель

патронного типа

(только для горелок,

работающих на

экологическом/густом

мазуте)

Фурма, с мазутной форсункой

Блок распределителя

321
