24

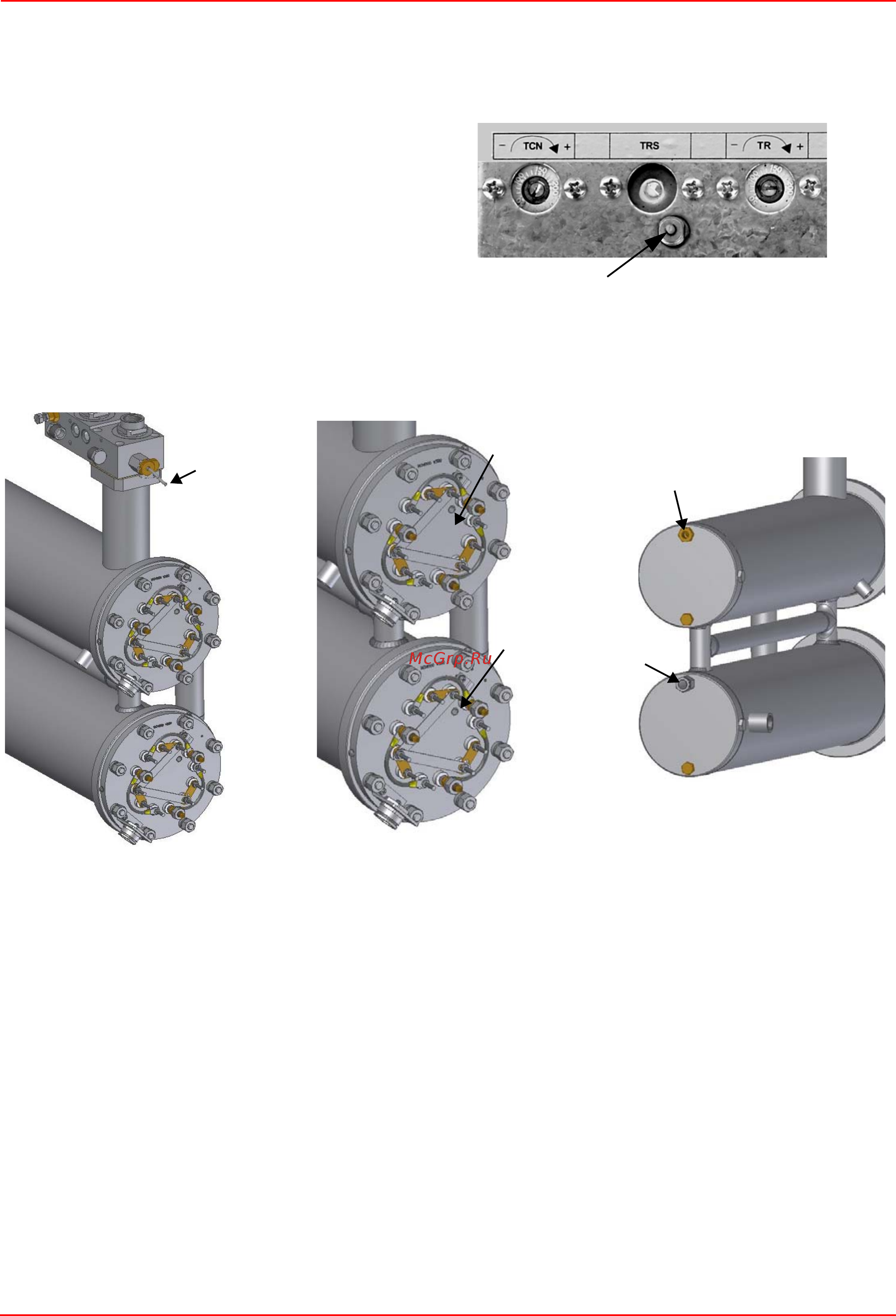

TRS - Предохранительный термостат
сопротивленийВо время испытаний на заводе термостат
настраивается на значение примерно 190 °C. Этот
термостат срабатывает, когда рабочая температура
превышает установленное предельное значение.
Проверить причину неполадки и вновь ввести в действие
термостат с помощью кнопки PR.
TR - Термостат сопротивлений:Этот термостат
необходимо настраивать на правильное значение,
согласно графика “вязкость - температура” , а затем
проверит температуру с
помощью термометра,
установленного на бачке.
TCN - Термостат готовности системы к работе(подает
разрешительный сигнал на топливный клапан Нормально
Закрытый): установить на значение, которое примерно на
20° меньше по сравнению с величиной TR.
Рис. 19Подключение датчиков DANFOSS MCX
PR
Pb3
Pb1
TR
Pb4
TCN - TRS
