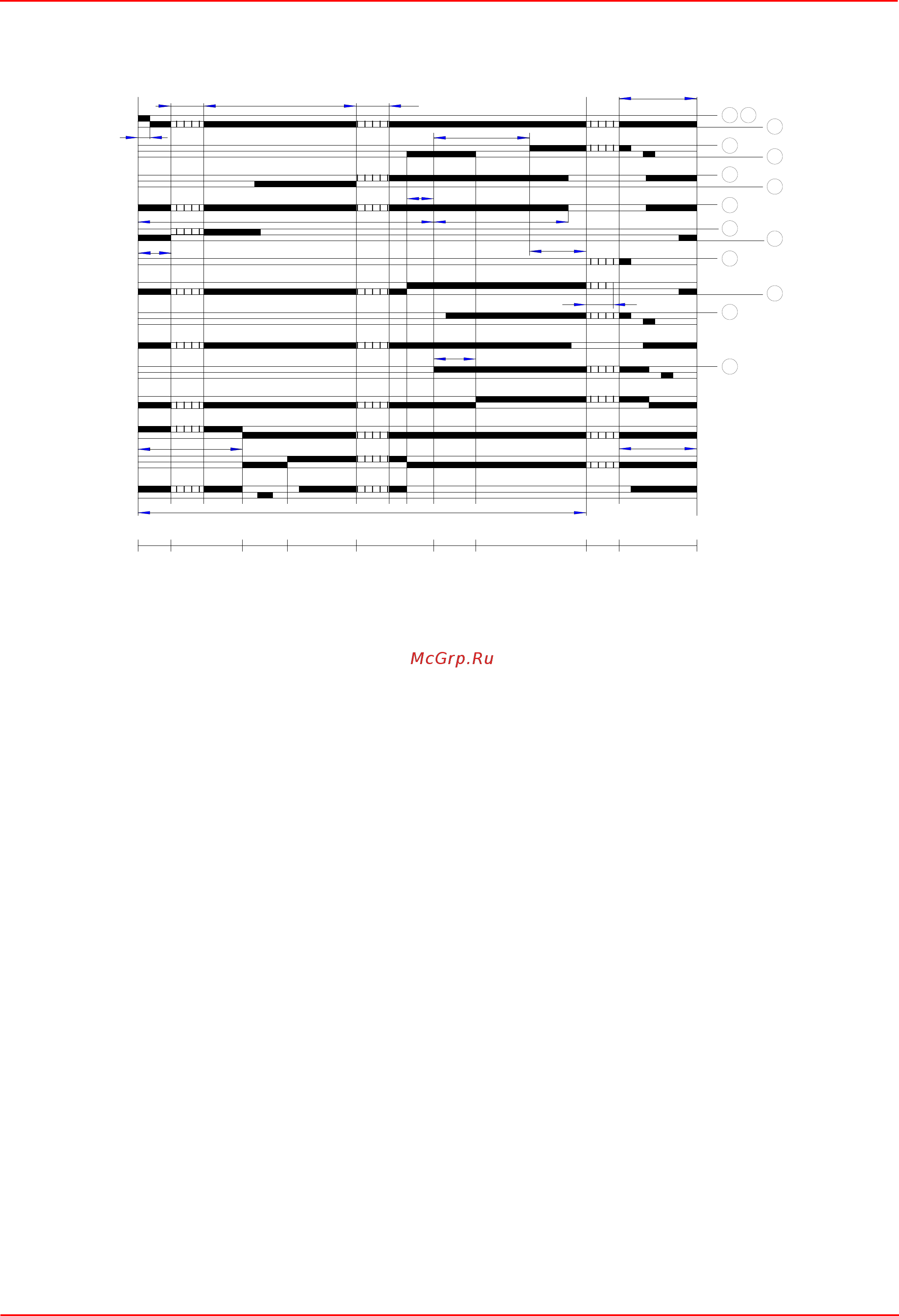

График работы программирующего устройства
Описание времен
t1 Время продувки при открытой заслонке
t2 Бремя безопасной работы
t3 Время предрозжиговое короткое (запальный
трансформатор на клемме 16)
T3’ Время предрозжиговое длительное (запальный
трансформатор на клемме 15
t3n Послерозжиговое время (запальный трансформатор на
клемме 15)
t4 Интервал подачи напряжения между клеммами 18 и 19
(BV1 - BV2)
t5 Интервал подачи напряжения между клеммами 19 и 20
(BV2 - управление мощностью
)
t6 Послевентиляционное время (с M2)
t7 Интервал между разрешением на пуск , поступлением
напряжения на клемму (пуск с задержкой для двигателя
вентилятора M2)
t8 Длительность пуска (без t11 и t12)
t10 Интервал до начала контроля давления воздуха
t11 Время хода заслонки при открытии
t12 Время хода заслонки в положение низкого пламени (MIN -
МИН)
t13 Время, допускаемое после отключения горелки
t16 Начальная задержка
разрешительной команды на открытие
воздушной заслонки
t20 Интервал времени вплоть до автоматического отключения
программирующего устройства (без всех команд горелки)
A
t11
t7
t1
t12
t4
t3
t3n
BC
D
t6
t3"
t2
t5
t20
t13t10*
t16
t8
20
4
7
19
8
17
15
9
9
10
*
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
XIII
XIV
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
a
b
*
12
16
11
18
Выходы команд
Указание положения переключателя
Содержание
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать 2
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 2
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 2
- Опасности предупреждения и примечания на которые необходимо обращать внимание 2
- Сохранять инструкцию на протяжении всего срока эксплуатации аппарата 2
- Маpкиpовка гоpелок 5
- Технические хаpактеpистики 5
- Рабочие диапазоны 6
- L эта величина относится к горелке с длинным соплом 7
- Rn515 520 525 на этих горелках группа нагнетания и подогрева топлива отделена от горелки 7
- S эта величина относится к горелке с стандартным соплом 7
- Габаpитные pазмеpы в мм 7
- Рекомендуемая амбразура котла 7
- Монтаж горелки на котле 8
- Монтаж и подключение упаковка 8
- Подъем и перенос горелки 8
- Схема электрических подключений 10
- Гидравлический контур 11
- Направление вращения двигателя вентилятора 11
- Присоединение нагревательных злементов для подогрева мазута 11
- Сброс воздуха 11
- Насосы 12
- Пpавила использования топливных насосов 12
- Горедки с отдельной группой нагнетания и подогрева топлива 13
- Гидравлические соединения 14
- Подсоединение шлангов 14
- Рекомендации по выполнению систем подачи мазутного топлива 14
- Максимальное рабочее давление насоса как контура подачи топлива так и горелки 15
- Минимальное давление на всасывании насоса как контура подачи топлива так и горелки 15
- Подогрев трубопроводо 15
- Регулировка контура питания 15
- Минимальная температура подачи топлива в зависимости от его вязкости 18
- Ориентировочная таблица температуры распыления мазутного топлива в зависимости от вязкости пример если имеется мазутное топливо вязкостью равной 50 e при температуре 50 c температура распыления мазутного топлива будет составлять значение от 145 до 160 c см график 18
- Ориентировочный график давления мазутного топлива в зависимости от его температуры 18
- Пример если имеется мазутное топливо с вязкостью 50 e при температуре 50 c температура мазутного топлива подаваемого на насос должна равняться 80 c см график 18
- Рис 10 18
- Рис 11 18
- Рис 12 18
- Fig 13 рис 14 гидравлическая схема 3id0014 v2 система подачи мазута при наличии от двух и более горелок 19
- Гидравлические схемы 19
- Рис 15 3id0023 v2 система подачи мазута при наличии одной горелки гидравлическая схема 20
- Fluidics wr2 uni gas m3 25 7 9 приблизительные значения 22
- Внимание указанный максимальный расход достигается при полностью закрытом обратном ходе 22
- Давление на обратном ходе топлива в режиме малого пламени бар 22
- Давление топлива на форсунке 25 бар 22
- Расход мазутного топлива регулируется за счет выбора форсунки противопоточного типа соответствующего мощности котла и типу применения размера а также регулировки давления на прямом и обратном ходе жидкого топлива согласно данных указанных в таблице и на графике на рис 15 для считывания давления читайте последующие параграфы 22
- Регулировка расхода мазутного топлива 22
- Таб 3 22
- Форсунка давление топлива на форсунке бар 22
- Форсунки fluidics диаграмма для ссылки ориентировочная 22
- Pb4 pb3 23
- Горелки с двойным бачком подогревателем все термостаты находятся внутри ответвительной коробки для того чтобы установить температуру необходимо использовать отвертку маленьких размеров температура регулируется при работающей горелке путем считывания величины температуры на термометре установленном на бачке рекомендуется использовать термометр со шкалой до 200 c 23
- Для правильной работы горелки вязкость топлива на форсунке должна быть примерно 1 5 e температуры указанные в таблице являются рекомендуемыми значениями эти значения относятся к установке выполненной согласно спецификаций приведенных в инструкциях кроме того они могут изменяться в зависимости от характеристик мазутного топлива напр вязкости 23
- Некоторые модели горелок оснащены электронным регулятором температуры danfosst mcx действие которого управляется тристорами для более подробной информации обратиться к прилагаемой к инструкциям технической документации 23
- Регулировка мазутных термостатов 23
- Рис 16 danfoss mcx 23
- Рис 17 подключение датчиков danfoss mcx 23
- Регулиpование pасхода воздуха и топлива с помощью berger stm30 siemens sqm40 25
- Регулирование общее описание 25
- Регулирование расхода воздуха и мазутного топлива 25
- Горелки модулирующие 28
- Регулировка реле давления воздуха 28
- Контуp жидкого топлива 29
- Функционирование 31
- E сигнализация блокировки горелки 32
- Rn515 rn520 rn525 32
- T главный переключатель и выбора топлива 32
- Лицевой щит управления горелки 32
- Периодически выполняемые операции 33
- Самоочищающийся фильтр 33
- Снятие головы сгорания 34
- Снятие фурмы замена форсунки и электродов 34
- Контроль сигнала пламени 35
- Правильное положение форсунки и запальных электродов 35
- Сезонная остановка 35
- Утилизация горелки 35
- Чистка и замена фоторезистора контроля пламени 35
- Взорванная горелка 37
- Электросхемы 39
- Приложение 40
