ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

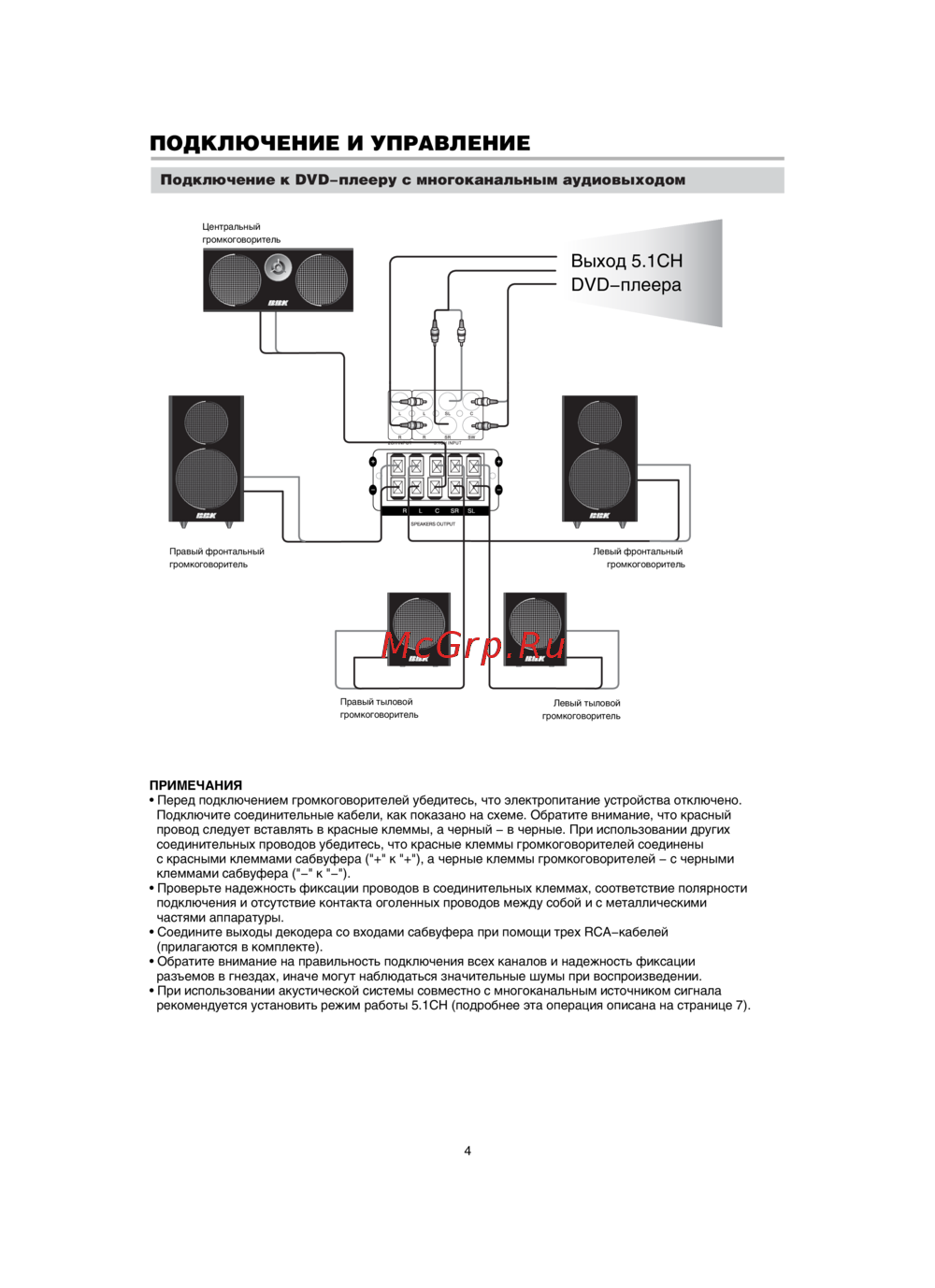

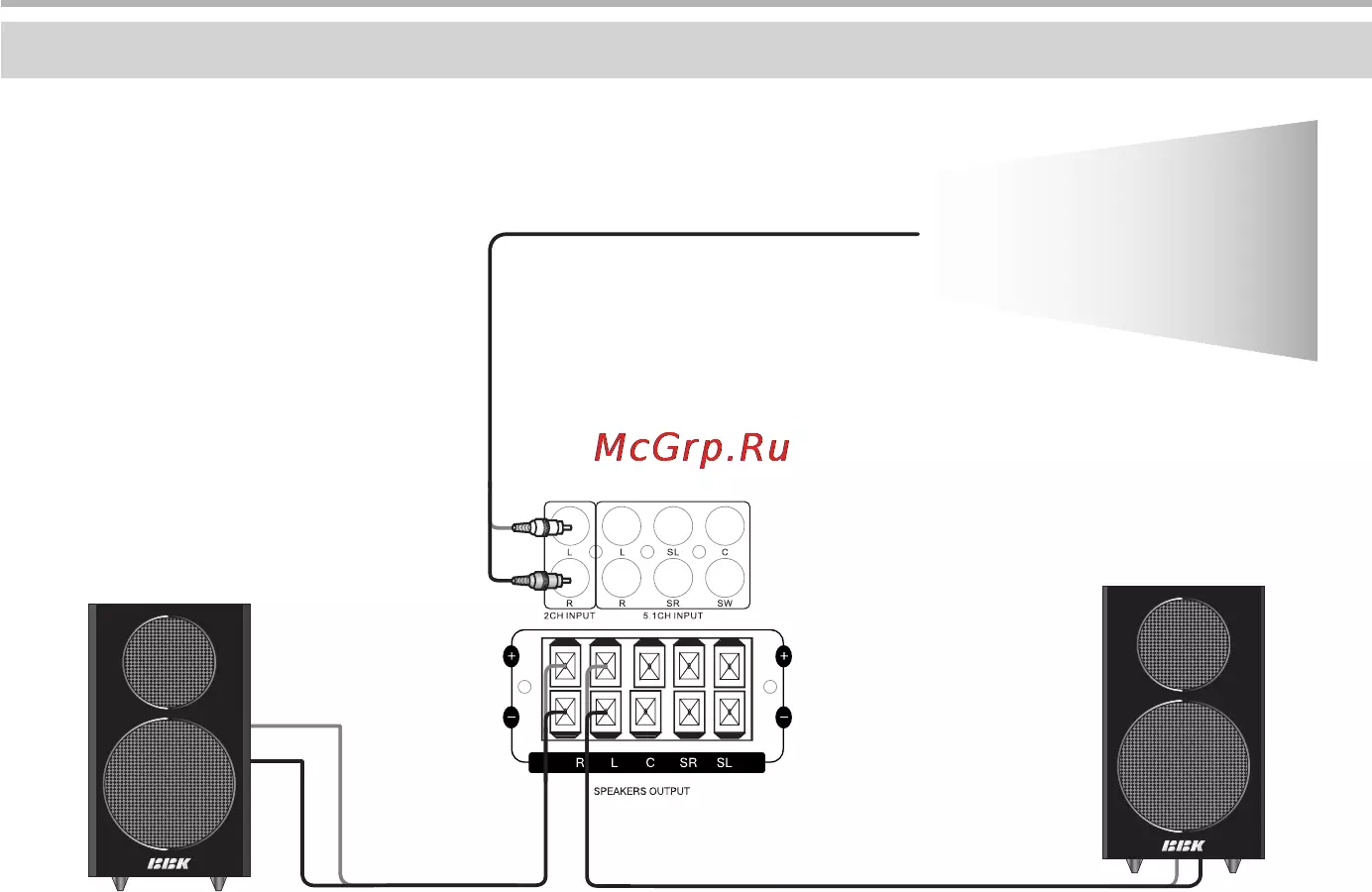

Подключение к DVD−плееру с многоканальным аудиовыходом

ПРИМЕЧАНИЯ

• Перед подключением громкоговорителей убедитесь, что электропитание устройства отключено.

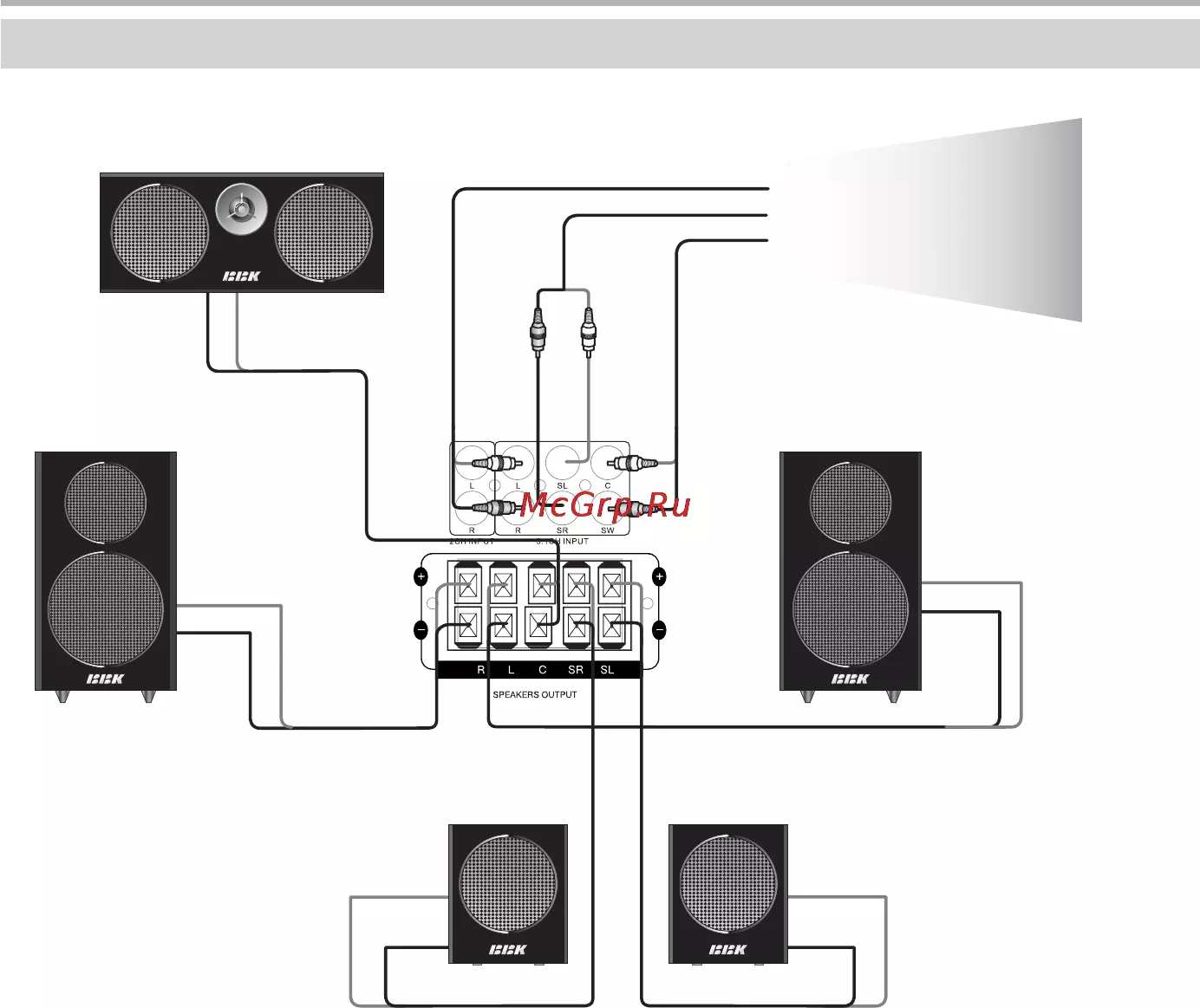

Подключите соединительные кабели, как показано на схеме. Обратите внимание, что красный

провод следует вставлять в красные клеммы, а черный − в черные. При использовании других

соединительных проводов убедитесь, что красные клеммы громкоговорителей соединены

с красными клеммами сабвуфера ("+" к "+"), а черные клеммы громкоговорителей − с черными

клеммами сабвуфера ("−" к "−").

• Проверьте надежность фиксации проводов в соединительных клеммах, соответствие полярности

подключения и отсутствие контакта оголенных проводов между собой и с металлическими

частями аппаратуры.

• Соедините выходы декодера со входами сабвуфера при помощи трех RCA−кабелей

(прилагаются в комплекте).

• Обратите внимание на правильность подключения всех каналов и надежность фиксации

разъемов в гнездах, иначе могут наблюдаться значительные шумы при воспроизведении.

• При использовании акустической системы совместно с многоканальным источником сигнала

рекомендуется установить режим работы 5.1СН (подробнее эта операция описана на странице 7).

Левый фронтальный

громкоговоритель

Правый фронтальный

громкоговоритель

Центральный

громкоговоритель

Левый тыловой

громкоговоритель

Правый тыловой

громкоговоритель

Выход 5.1СН

DVD−плеера
