10

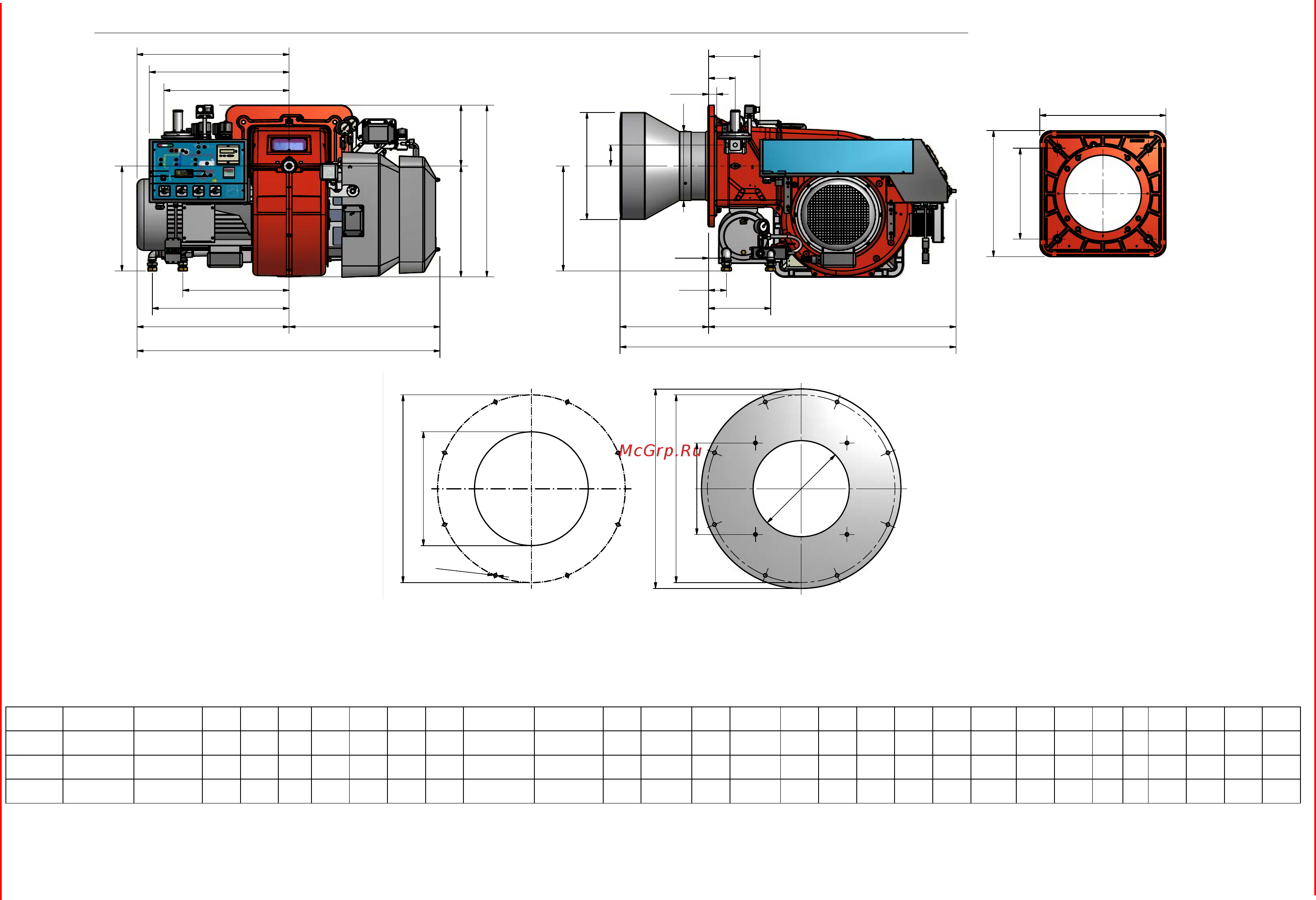

RBY515, RBY520, RBY525
ТРЕБУЕТСЯ ПРИМЕНЕНИЕ КОНТРОФЛАНЦА:между контрофланцем и теплогенератором необходимо вставить прокладку
*S = Эта величина относится к горелке со стандартным соплом
*L = Эта величина относится к горелке с длинным соплом
A (AS) A (AL) AA AB AD AE AH AI AM B (BS) B (BL) BB C CC D E F G K L M O RR SS T TT Y W Z
RBY515 1331 1511 204 76 35 584 265 454 466 378 558 517 953 570 1249 605 644 474 540 492 M16 390 114 93 43 535 329 761 270
RBY520 1331 1511 204 76 35 584 265 454 466 378 558 517 953 570 1249 605 644 474 540 492 M16 390 114 93 43 535 329 761 270
RBY525 1434 1614 219 76 35 584 265 454 466 378 558 650 1056 597 1293 649 644 474 540 492 M16 390 114 93 43 535 329 761 270
CC
TT
BB
AI
AE
G
Y
AD
T
AB
AH
B
C
A
C
A
M
AA
A
L
Z
W
E F
D
RR
S
S
K
K
O
K
Фланец гоpелки
3
9
0
4
1
0
8
5
0
M
524
8
0
0
8
0
0
Рекомендуемый контрфланец
