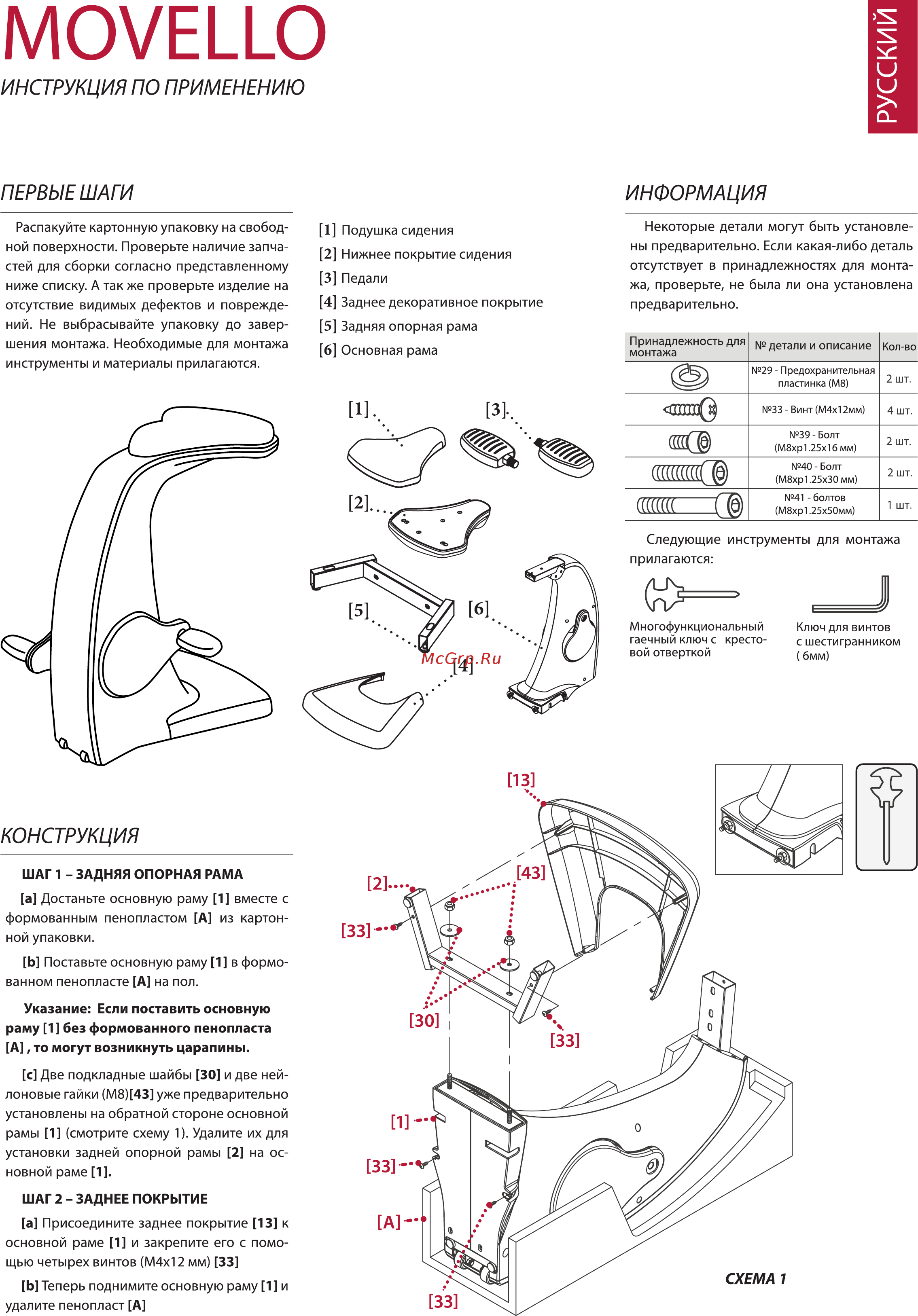

МОУЕНО ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ПЕРВЫЕ ШАГИ Распакуйте картонную упаковку на свобод ной поверхности Проверьте наличие запча стей для сборки согласно представленному ниже списку А так же проверьте изделие на отсутствие видимых дефектов и поврежде ний Не выбрасывайте упаковку до завер шения монтажа Необходимые для монтажа инструменты и материалы прилагаются ИНФОРМАЦИЯ 1 Подушка сидения 2 Нижнее покрытие сидения 3 Педали 4 Заднее декоративное покрытие Некоторые детали могут быть установле ны предварительно Если какая либо деталь отсутствует в принадлежностях для монта жа проверьте не была ли она установлена предварительно 5 Задняя опорная рама 6 Основная рама Принадлежность для монтажа детали и описание Кол во 29 Предохранительная пластинка М8 2 шт 33 Винт М4х12мм 4 шт 39 Болт М8хр1 25х16мм 40 Болт М8хр1 25x30 мм 41 болтов М8хр1 25x50мм 1 шт Следующие инструменты для монтажа прилагаются Многофункциональный гаечный ключ с кресто вой отверткой КОНСТРУКЦИЯ ШАГ 1 ЗАДНЯЯ ОПОРНАЯ РАМА а Достаньте основную раму 1 вместе с формованным пенопластом А из картон ной упаковки Ь Поставьте основную раму 1 в формо ванном пенопласте А на пол Указание Если поставить основную раму 1 без формованного пенопласта А то могут возникнуть царапины с Две подкладные шайбы 30 и две ней лоновые гайки М8 43 уже предварительно установлены на обратной стороне основной рамы 1 смотрите схему 1 Удалите их для установки задней опорной рамы 2 на ос новной раме 1 ШАГ 2 ЗАДНЕЕ ПОКРЫТИЕ а Присоедините заднее покрытие 13 к основной раме 1 и закрепите его с помо щью четырех винтов М4х12 мм 33 Ь Теперь поднимите основную раму 1 и удалите пенопласт А Ключ для винтов с шестигранником 6мм
