3
HV-34LH21/34LH51/34LH71/29WH21/29WH51/29WH71/29VH21 / GGT0022-001A-H / Russian
Настройка телевизора
ВНИМАНИЕ
• Перед каким-либо подсоединением
выключите всю аппаратуру, в том числе
телевизор.
1 Подсоединение антенны и ВМ
• Антенный кабель в комплект поставки
не входит. Используйте качественный
75-Ом коаксиальный кабель.
• Перед подсоединением прочтите
руководство по ВМ.

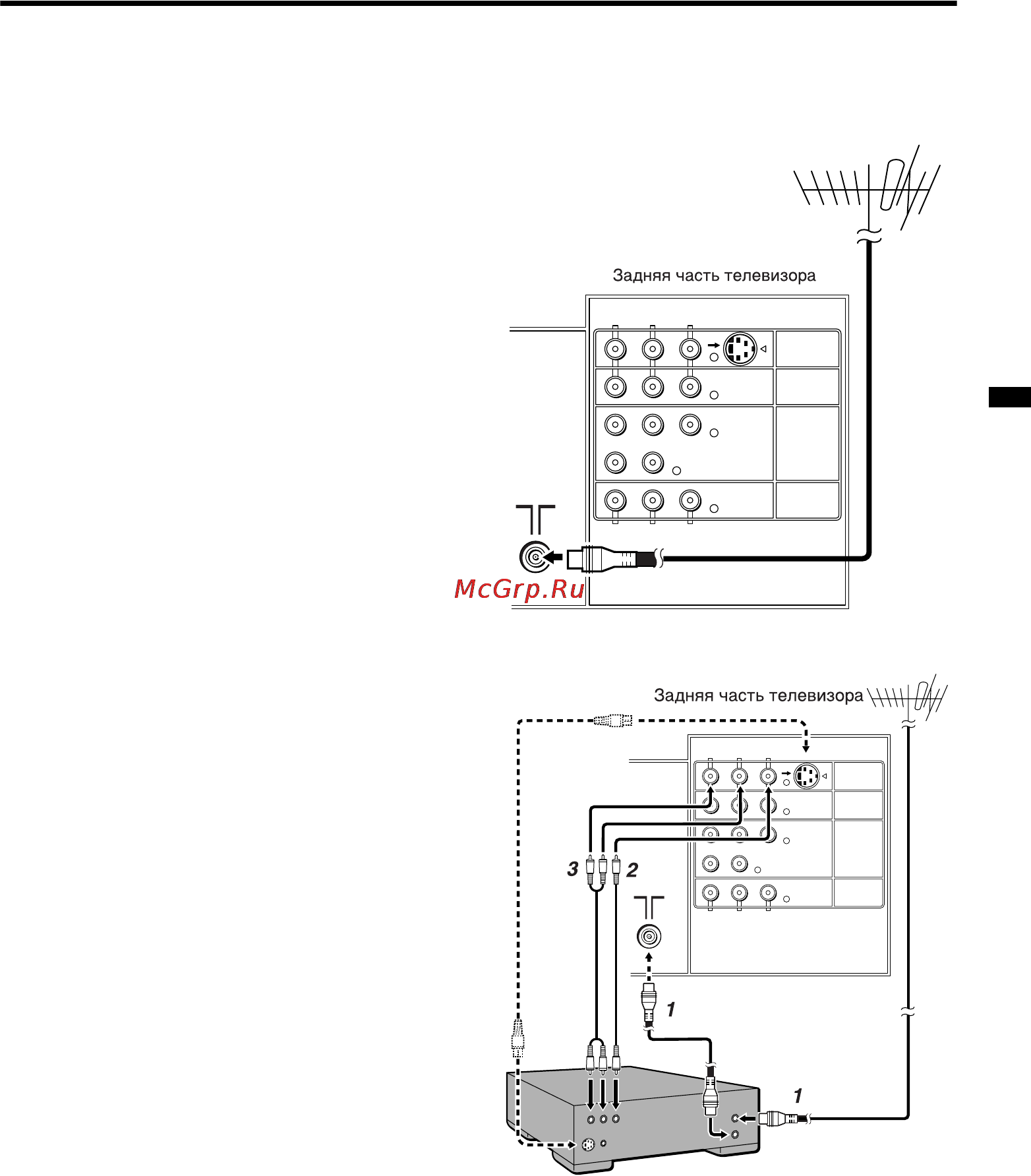

Если ВМ не подсоединяется (см. рис.A):
Подсоедините антенный кабель к гнезду
антенны телевизора.
Если ВМ подсоединяется (см. рис.B)
1 Подсоедините антенный кабель к
входному гнезду антенны ВМ и
соедините ВМ и телевизор друг с
другом с помощью другого
антенного кабеля.
2 Соедините видеокабелем гнездо
VIDEO OUT (выход видео)
видеомагнитофона и гнездо VIDEO
(видео) телевизора.
Для соединения ВМ с телевизором
с помощью кабеля S-VIDEO
выполните следующее:
Соедините разъем S-VIDEO OUT
видеомагнитофона и разъем S
телевизора с помощью кабеля S-VIDEO
A, а не видеокабеля.
3 Соедините гнезда VIDEO OUT (L/R
аудиовыходы) видеомагнитофона и
гнезда AUDIO (L/МОNО и R)
телевизора с помощью аудиокабеля.
• Если аудиовыход видеомагнитофона
является монофоническим, соедините
гнездо AUDIO OUT (аудиовыход)
видеомагнитофона и гнездо AUDIO L/
MONO (аудио л/моно) телевизора с
помощью аудиокабеля.
R
RL
L/MONO
AUDIO
AUDIO
L/MONOR AUDIO
C
R
C Y/VIDEO
B
VIDEO
VIDEO-2
VIDEO
OVER
S
VIDEO-3/
COMPONENT
VIDEO-1
OUTPUT
R
RL
L/MONO
AUDIO
AUDIO
L/MONOR AUDIO
C
R
C Y/VIDEO
B
VIDEO
VIDEO-2
VIDEO
OVER
S
VIDEO-3/
COMPONENT
VIDEO-1
OUTPUT
A
рис. A
рис. B
HV-34LH&29WH_Russian.book.fm Page 3 Thursday, August 28, 2003 3:18 PM
