13
Ru
Плазменный телевизор

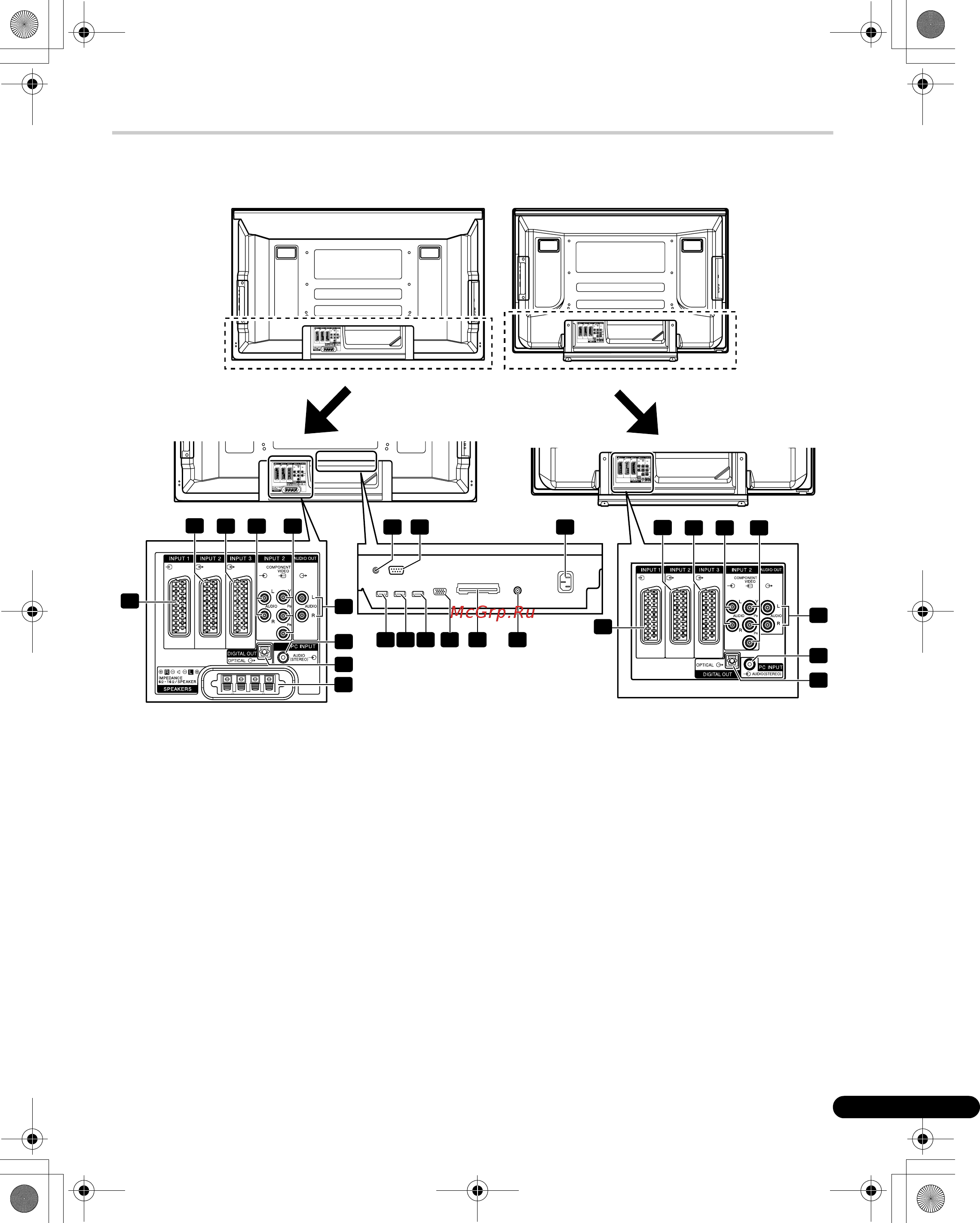

(Вид сзади)
1 Разъем AC IN
2 Разъем RS-232C (используется для заводской настройки)
3 Разъем CONTROL OUT (поддерживает SR+)
4 Разъем INPUT 1 (HDMI)
5 Разъем INPUT 3 (HDMI)
6 Разъем INPUT 4 (HDMI)
7 Разъем PC INPUT (АНАЛОГОВЫЙ RGB)
8 Разъем COMMON INTERFACE (ОБЩИЙ ИНТЕРФЕЙС)
• Для коммуникационного адаптера со смарт-картой
9 Входной разъем ANT (Антенна)
• Через этот разъем может подаваться низковольтное питание
10 Разъем INPUT 1 (SCART)
11 Разъем INPUT 2 (SCART)
12 Разъем INPUT 3 (SCART)
13 Разъемы INPUT 2 (AUDIO (АУДИО))
14 Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Разъемы AUDIO OUT
16 Разъем PC INPUT (AUDIO)
17 Разъем DIGITAL OUT (OPTICAL)
18 Разъемы SPEAKERS (правый/левый)
PDP-5080XD/PDP-SX5080D PDP-4280XD/PDP-SX4280D
3 2 1
7 8
9
5 64
15
17
10
11
12 13 14
16
18
15
17
10
11
12 13 14
16
Разъемы 1 до 9 аналогичны разъемам на моделе PDP-5080XD/PDP-SX5080D.
*Расположение разъемов вы можете уточнить
на схеме расположения разъемов, которая
находится на задней панели, рядом с блоком
разъемов.
