Samsung S22C570H [33/102] Подключение с помощью hdmi кабеля
![Samsung S27C570H [33/102] Подключение с помощью hdmi кабеля](/views2/1043567/page33/bg21.png)
33
Подключение и использование устройства-
источника сигналов
2
2 Подключение и использование устройства-источника сигналов

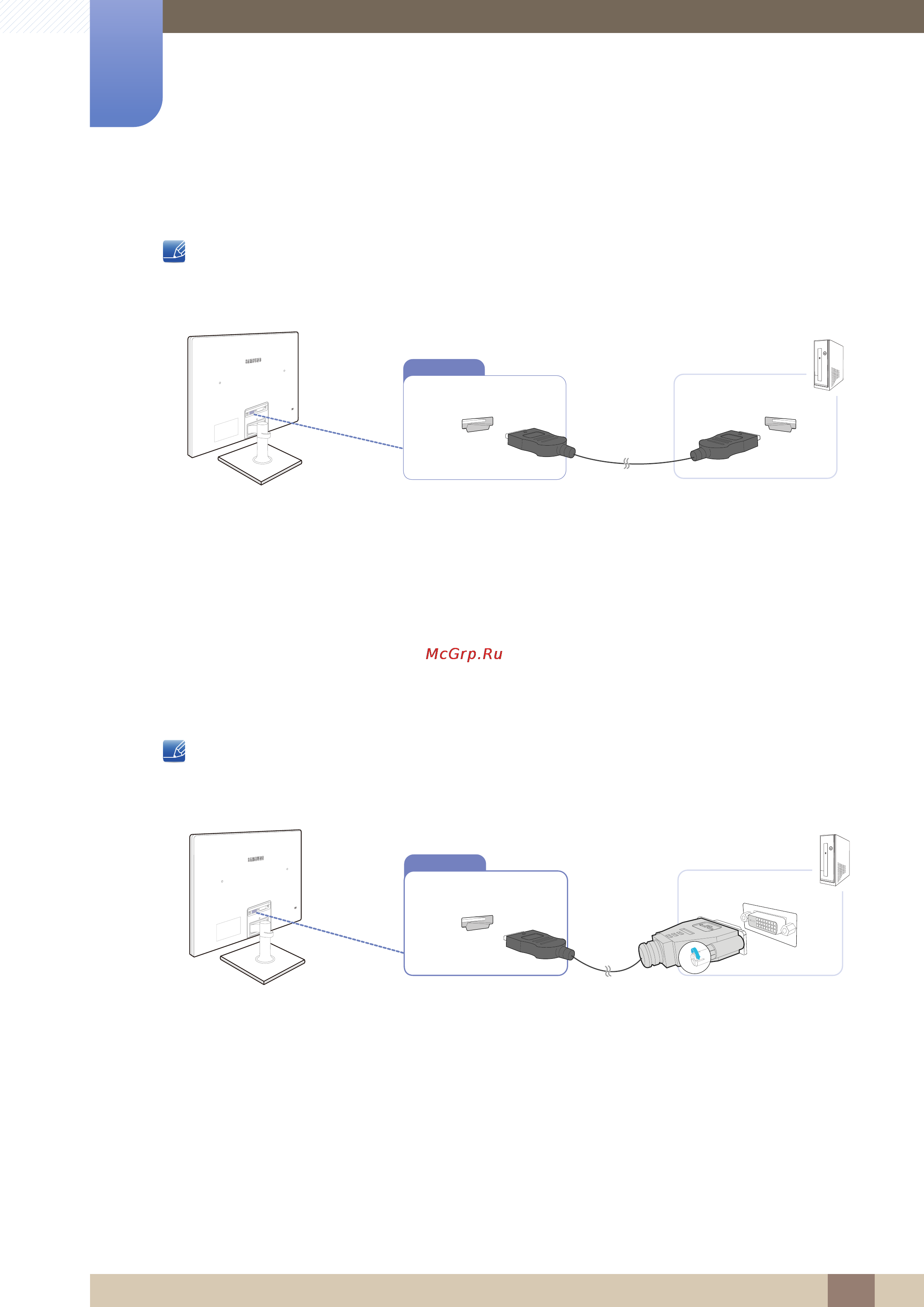

2.3.2 Подключение с помощью HDMI-кабеля
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что вы подключили устройство-источник
сигналов.
1 Подключите кабель HDMI к порту [HDMI IN] на задней панели устройства и к порту HDMI на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке.
Затем включите питание на компьютере.
3 Измените источник сигнала на HDMI с помощью функций ВВЕРХ/ВНИЗ кнопки JOG, если
источник сигнала не выбран.
2.3.3 Подключение с использованием кабеля HDMI-DVI
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что вы подключили устройство-источник
сигналов.
1 Подключите кабель HDMI-DVI к порту [HDMI IN] на задней панели устройства и к порту DVI на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке.
Затем включите питание на компьютере.
3 Измените источник сигнала на HDMI с помощью функций ВВЕРХ/ВНИЗ кнопки JOG, если
источник сигнала не выбран.
DC14V HDMI IN
RGB IN
HDMI IN
DC14V HDMI IN RGB IN
HDMI IN
