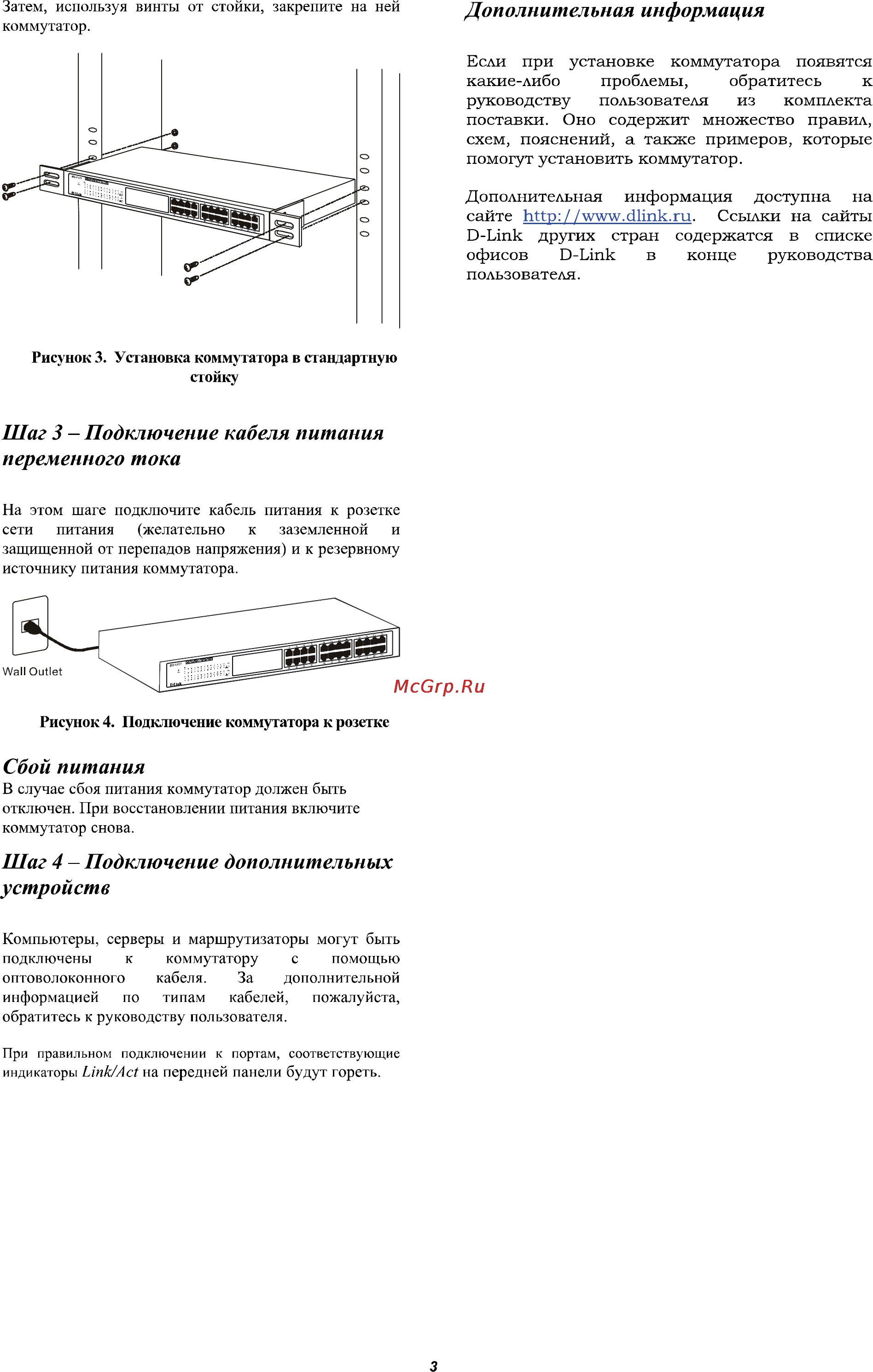

Затем используя винты от стойки закрепите на ней коммутатор Дополнительная информация ЕСЛИ при установке коммутатора появятся какие либо проблемы обратитесь к руководству пользователя из комплекта поставки Оно содержит множество правил схем пояснений а также примеров которые помогут установить коммутатор Дополнительная информация доступна на сайте http www dlink ru Ссылки на сайты D Link других стран содержатся в списке офисов D Link в конце руководства пользователя Рисунок 3 Установка коммутатора в стандартную стойку Шаг 3 Подключение кабеля питания переменного тока На этом шаге подключите кабель питания к розетке сети питания желательно к заземленной и защищенной от перепадов напряжения и к резервному источнику питания коммутатора Рисунок 4 Подключение коммутатора к розетке Сбой питания В случае сбоя питания коммутатор должен быть отключен При восстановлении питания включите коммутатор снова Шаг 4 Подключение дополнительных устройств Компьютеры серверы и маршрутизаторы могут быть подключены к коммутатору с помощью оптоволоконного кабеля За дополнительной информацией по типам кабелей пожалуйста обратитесь к руководству пользователя При правильном подключении к портам соответствующие индикаторы ЬиМАМ на передней панели будут гореть 3
