Bdi Cielo 9324 Esp [2/4] A x 16

Bdi Cielo 9324 Esp [2/4] A x 16
G
x4
x7
J
K
A x 16
I
B x 8
I
Cx 4
H
I
Ex 4

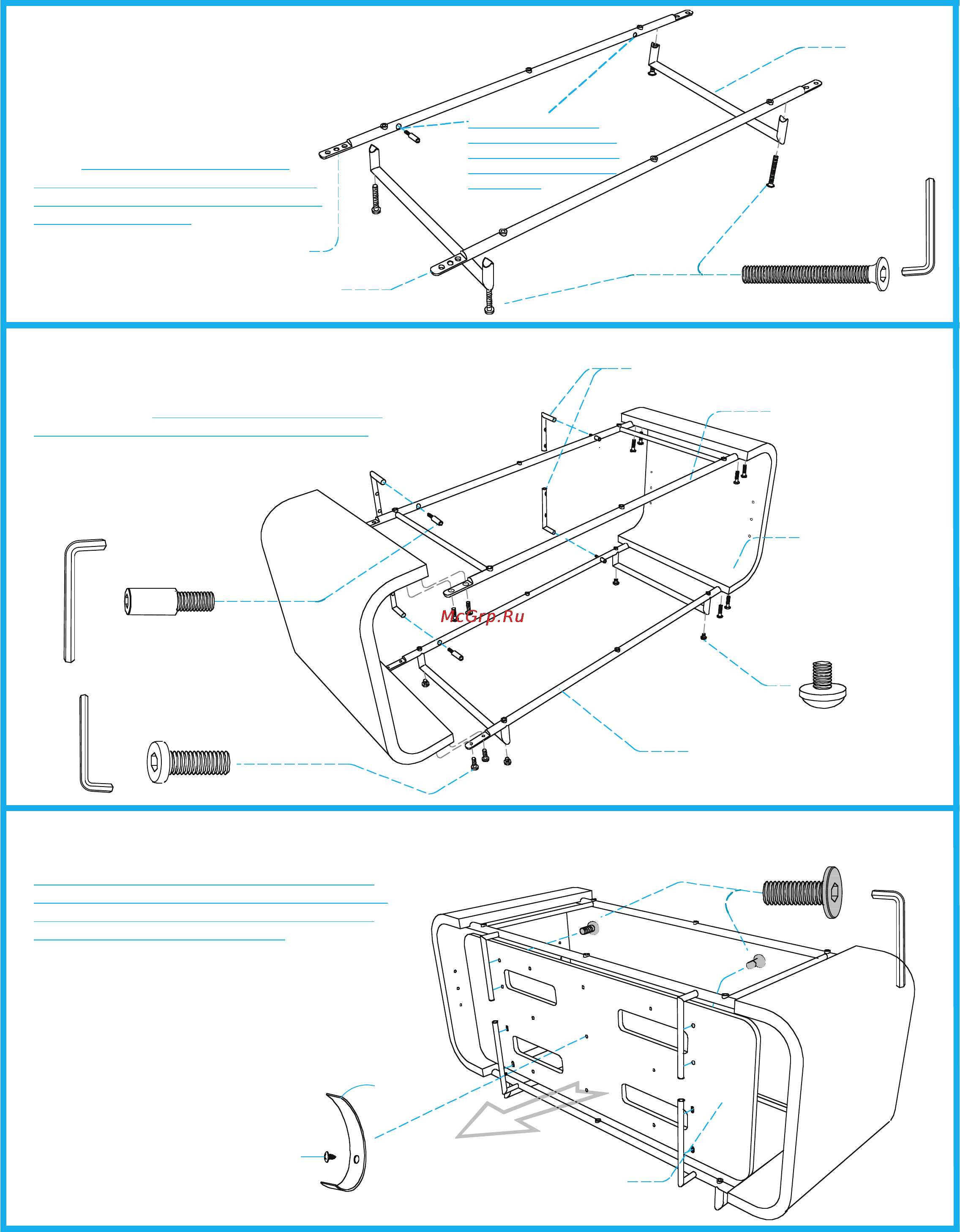

Шаг 1
Сборка нижней рамы.
Прикрепите ножки к передней и задней
стальным направляющим.
ПРИМЕЧАНИЕ: в задней направ-
ляющей имеются отверстия для
прикрепления опор тыловой па-
нели. Более крупные отверстия
должны быть направлены вовнутрь
для правильного расположения при
исполнении шага 2.
Шаг 2
Сборка основной конструкции.
Отметьте направление верхней/нижней
стальных рам; отверстия для опор тыловой
панели должны быть расположены ровно.
До установки тыловой панели (шаг 3) не привин-
чивайте полностью ее опоры. Только после ее
установки надежно затяните все крепления.
Шаг 3
Установка тыловой панели
При установке тыловой панели следите за
тем, чтобы продолговатые вырезы распола-
гались внизу, а маленькие отверстия и эм-
блема были направлены назад. Не привин-
чивайте плотно винты и опоры до тех пор
пока все винты не ввинчены. После того,
как все винты ввинчены, плотно затяните
их. Эмблема BDI должна располагаться в
одном из нижних углов.
Хомуты для прокладки кабелей.
Хомуты Velcro поставляются в комплекте
для укладки кабелей. Они могут быть
привинчены к маленьким
отверстиям на тыловой панели.
Нижняя задняя стальная
направляющая х 1
Нижняя передняя стальная
направляющая х 1
Более крупные от-
верстия направлены
вовнутрь, маленькие
отверстия направле-
ны наружу
Ножки х 2
Опоры тыловой панели х 4
установите, но не затягивайте
Верхняя стальная рама
Боковые панели х 2
Не затягивайте плотно,
пока не навинчены все
винты
Сборка нижней стальной рамы
Тыловая панель
