3 Корпорация Fluke Модули давления серии Fluke750P

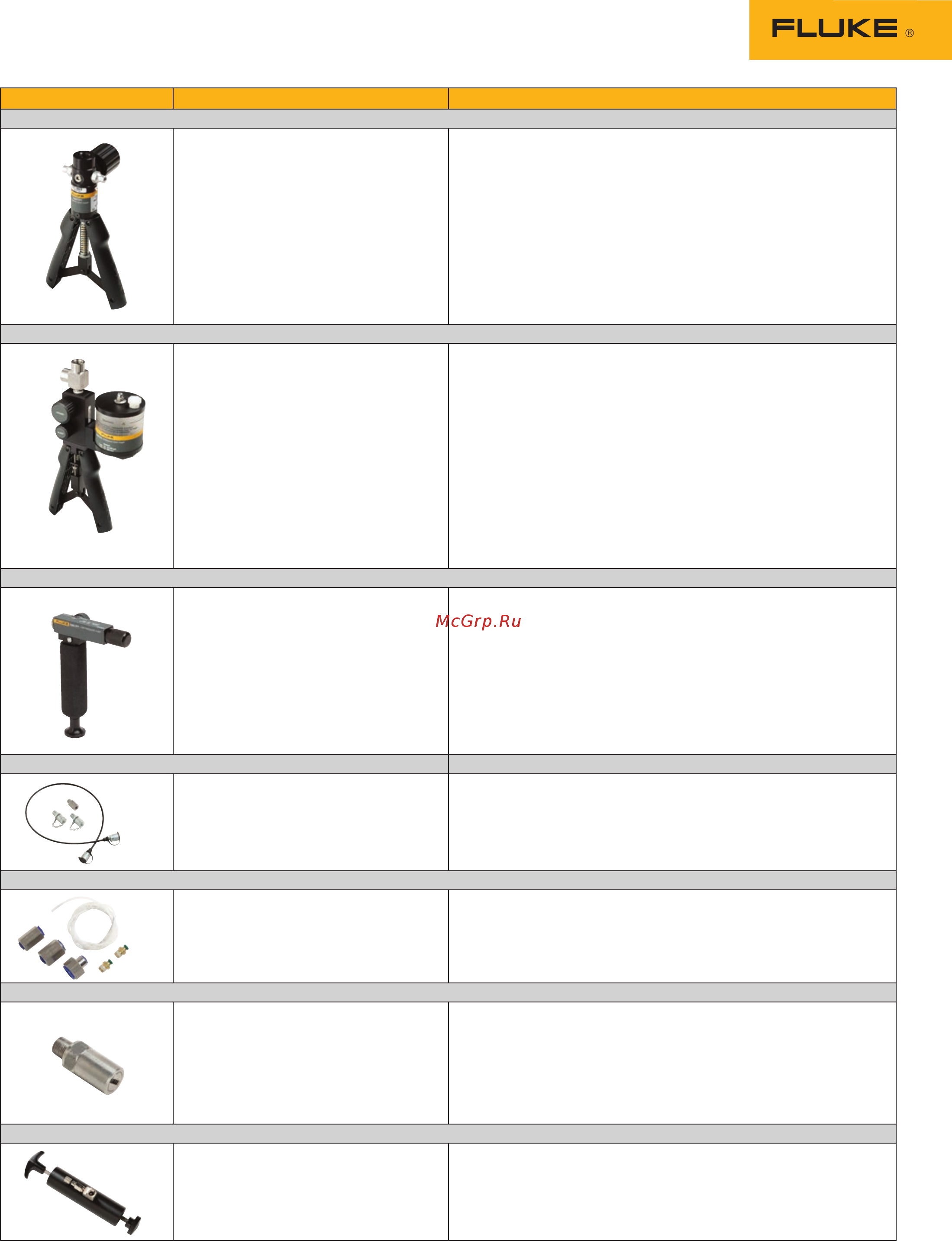

Изображение Описание Применение

Насос для пневматических испытаний Fluke 700PTP−1

Fluke 700PTP−1— это ручной нагнетательный

насос для создания вакуума до −0,9бар или

давления до 40бар

Насос Fluke 700PTP−1 имеет два отверстия для

давления:

• с внутренней параллельной нормальной

трубной резьбой ¼” для эталонного измери-

тельного прибора или модуля давления;

• с внутренней параллельной нормальной

трубной резьбой ⅛” для тестируемых

устройств.

Насос Fluke 700PTP−1 имеет функцию регулировки с помощью верньера,

которая изменяет нагнетаемый объем примерно на2,0куб.см примерно за

одиннадцать поворотов ручки настройки. Изменение давления, достигаемое

с помощью верньера, зависит от номинального давления и общего нагне-

таемого объема, но с минимальным объемом и максимальным давлением

верньер обеспечивает диапазон регулировки 42,0±1,4бар. С минимальным

объемом без давления верньер также может использоваться для обеспечения

диапазона от0 до175мбар. Больший объем обеспечивает меньший диапазон

регулировки, но более высокую точность. Длину хода можно отрегулировать

для ограничения максимального выходного давления. Максимальное выход-

ное давление регулируется от 0,17 до 42бар.

Для использования с: модулями давления Fluke серий700 и750P и калибра-

торами давления Fluke серий710 и720

Насос для гидравлических испытаний Fluke 700HTP−2

Насос Fluke 700HTP−2 предназначен для

создания давления до 700бар. Насос Fluke

700HTP−2 имеет два порта давления:

• с внутренней параллельной нормальной

трубной резьбой ¼” для эталонного измери-

тельного прибора или модуля давления;

• с внутренней параллельной нормальной

трубной резьбой ¼” для тестируемых

устройств.

Примечание. Пользователь должен подгото-

вить шланг с соответствующими концевыми

соединениями и подходящей длины (от разъ-

ема насоса до испытываемого оборудования).

Этот насос может развить давление до 700бар, когда в качестве среды исполь-

зуется дистиллированная вода или гидравлическое масло на минеральной

основе. Сначала насос выполняет несколько ходов поршня для заправки

системы, затем переключается в режим высокого давления, когда увеличи-

вается сопротивление. Вращение встроенной ручки настройки давления

(верньера) на один оборот изменяет нагнетаемый объем на 0,6куб. см. Изме-

нение давления, достигаемое с помощью верньера, зависит от номинального

давления и общего нагнетаемого объема, но с минимальным объемом верньер

обеспечивает диапазоны регулировки от 10 до 200бар (при номинальном

значении 10бар) и от 200 до 700бар (при номинальном значении 200бар).

Сминимальным объемом и без давления верньер можно также использовать

для обеспечения диапазона от 0 до 120мбар. Больший объем обеспечивает

меньший диапазон регулировки, но более высокую точность.

Для использования с: модулями давления Fluke серий700 и750P икалибра-

торами давления Flukeсерий710 и 720

Испытательный насос низкого давления Fluke 700LTP−1

Насос Fluke 700LTP−1 является ручным

нагнетательным насосом, который может

генерировать либо вакуум до −0,85бар, либо

давление до 6,9бар. Насос Fluke 700LTP−1

имеет два порта давления с надвижными

соединителями. Эти надвижные соединители

(один для эталонного порта для подключения

кмодулю давления Fluke700, другой— для

подключения к испытываемому оборудованию)

подсоединяются к испытательным шлангам

(входят в комплект поставки).

Насос Fluke 700LTP−1 предназначен главным образом для создания низкого

давления. Он снабжен ручкой для тонкой настройки при низком давлении

(0,1мбар за один оборот). Изменение давления, достигаемое с помощью вер-

ньера, зависит от номинального давления и общего нагнетаемого объема, но

с минимальным объемом и максимальным давлением верньер обеспечивает

диапазон 2,0±0,4бар. Регулируемый клапан сброса давления обеспечивает

возможность медленного сброса давления с регулируемой скоростью для

достижения нужного давления.

Гидравлический испытательный шланг Fluke 700HTH−1

Гидравлический испытательный шланг

Fluke700HTH−1 рассчитан на работу под дав-

лением 700бар. Шланг с самоуплотняющимися

фитингами (затягиваются вручную).

Шланг Fluke 700HTH−1 служит для подсоединения испытываемого обору-

дования к гидравлическому испытательному насосу Fluke 700HTP−2 при

использовании с модулями давления Fluke700 и750P. Шланг 700HTH−1

можно использовать с водой и не вызывающим коррозии маслом.

Комплект для шлангов Fluke 71X

Комплект для шлангов Fluke 71X включает два

быстроразъемных фитинга для подсоединения

к калибратору718 или719, три метровых про-

зрачных шланга и один адаптер с резьбой BSP.

Для использования с: калибраторами давления Fluke718 и719

Комплект предохранительных клапанов Fluke700PRV−1

В комплект Fluke 700PRV−1 входят два выпуск-

ных клапана (с уставками 95 и 380бар) для

использования с гидравлическим испытатель-

ным насосом 700HTP−2. Эти предохранительные

клапаны защищают модули давления Fluke от

повреждения из−за избыточного давления.

Наружная параллельная резьба BSP ¼" для под-

соединения к насосу Fluke 700HTP−2.

Повторяемость: ±10% от номинальных настроек. Многозаходный регули-

ровочный винт для регулировки натяга на внутренних тарельчатых пружинах.

Для использования с: гидравлическим испытательным насосом

Fluke700HTP−2.

Нагнетательный насос Fluke700PMP

Ручной нагнетательный насос Fluke 700PMP

предназначен для создания давления до

1000кПа. Выходной фитинг с резьбой ⅛ FNPT.

Линейный ход 4см. Многозаходный верньер для тонкой регулировки давле-

ния. Включает регулируемый выпускной клапан для настройки давления.

Для использования с: модулями давления Fluke серий 700 и 750P и калибра-

торами давления Fluke серий710 и720.
