3. МОНТАЖ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Каждый увлажнитель должен иметь свою панель управления. Панель управления

комплектуется шнуром электропитания длиной 4 м.

Прим. Проверьте номинал предохранителей перед подключением увлажнителя humiSonic.

3.1 Панель управления с двухпозиционным контроллером

Сечение кабелей должно отвечать требованиям таблицы и местным нормативам

электрической безопасности.

Типоразмер/Электропитание Артикул

панели

Мощность

трансформатора

Предо-

хранитель

Миним. сечение

кабеля

Размеры,

мм

До 2 л/ч / 1 х 230 В (АС) HSE02SP230 400 ВА 2A 1,5 мм

Высота=450

Ширина=450

Глубина=250

В электрическую панель управления входит трансформатор (вход - 0/10/208/230/460 В (АС) 1-ф;

выход - 0/24/49,5 В (АС)), электронный гигростат, релейный переключатель, контроллер,

контактная колодка. Подсоедините шнур электропитания к сети 1 х 220 В.

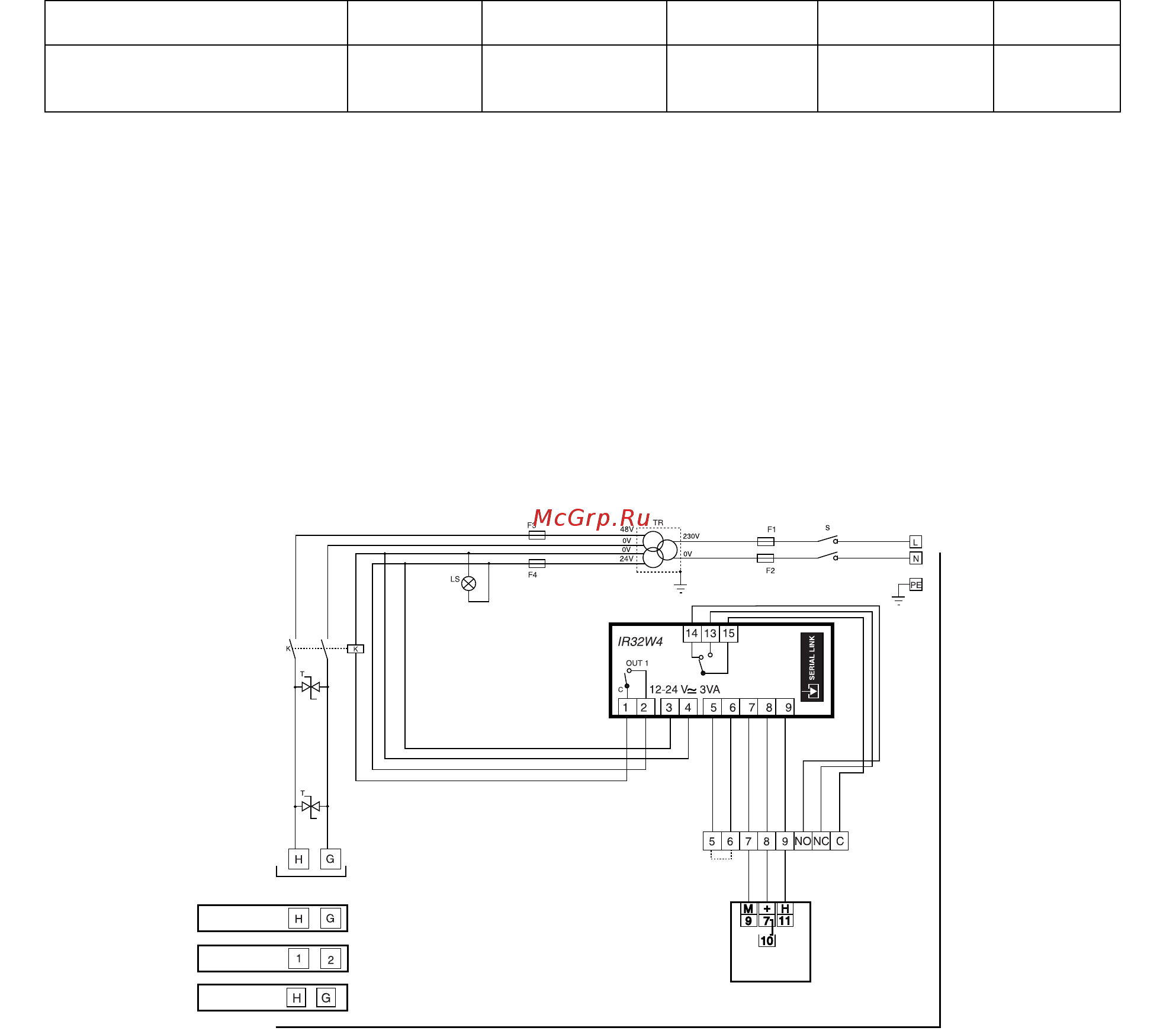

Воспользуйтесь контактной колодкой внутри панели управления, чтобы подключить

электропитание, увлажнитель, датчик влажности, аварийные сигналы и внешний регулятор.

HUMIDIFIER - увлажнитель

REMOTE ON/OFF - внешний регулятор ВКЛ/ВЫКЛ

OUTPUT ALARM - выход аварийного сигнала

CAREL HUMIDITY PROBES - датчики влажности CAREL
