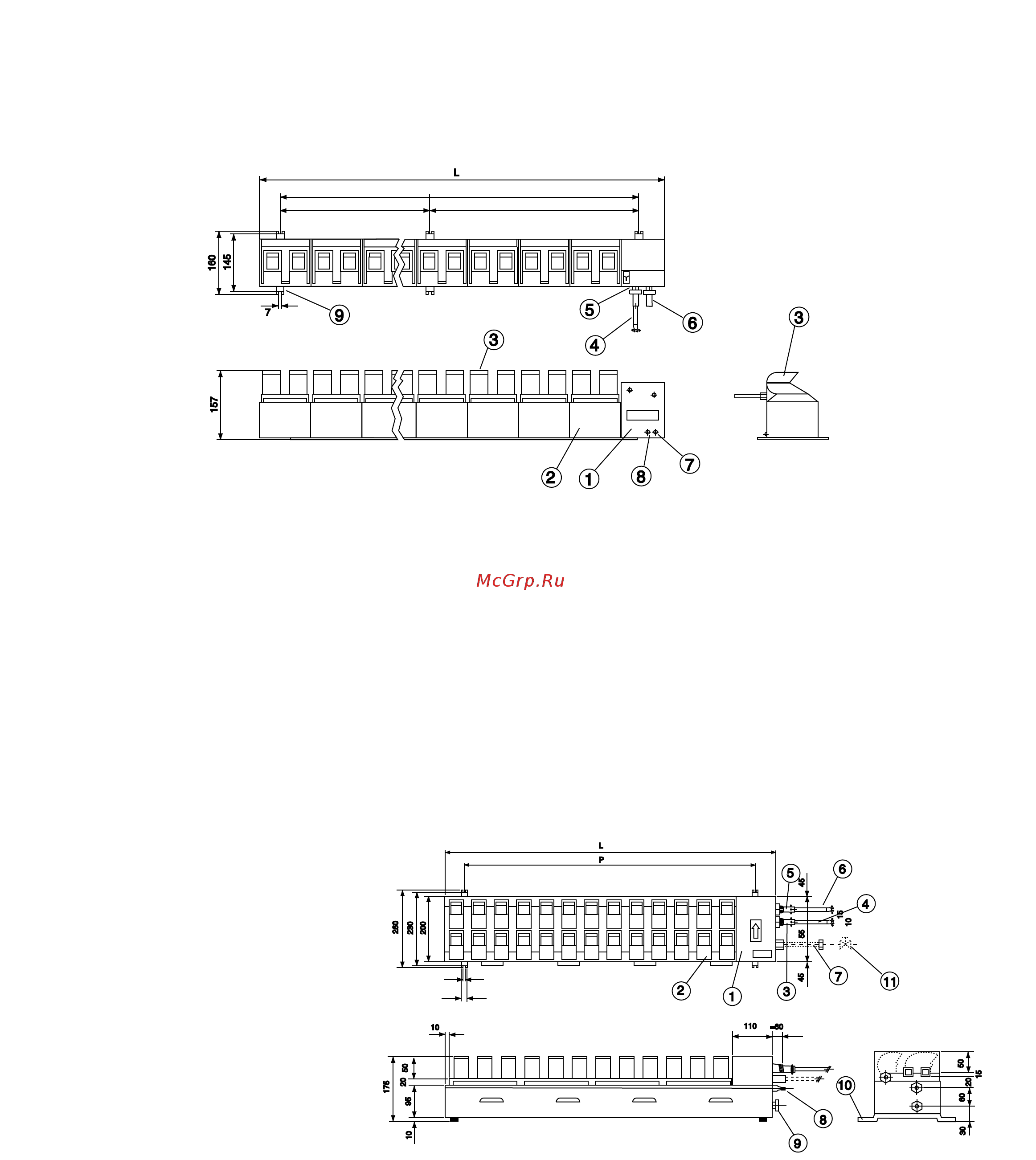

2.2 Описание и габаритные размеры
Типоразмеры HSU01DU ÷ HSU10DU
1 Секция питательной воды
2 Секция распыления
3 Каплеуловитель
4 Разъем электропитания
5 Гнездо кабеля
6 Линия питательной воды *
7 Поплавковый регулятор уровня воды
8 Дренажный патрубок
9 Монтажное основание
* не входит в комплект поставки
Типоразмеры HSU14DU ÷ HSU18DU
1 Секция питательной воды
2 Каплеуловитель
3 Металлический патрубок
4 Кабель
5 Металлический патрубок
6 Кабель
7 Линия питательной воды *
8 Поплавковый регулятор уровня воды
9 Дренажный патрубок
10 Монтажное основание
11 Регулирующий вентиль*
* не входит в комплект поставки
