2. ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

Внимание: Перед началом монтажных работ отсоедините ап-

парат от сети электропитания.

Модели UE001 – UE018 Модели UE025 – UE10

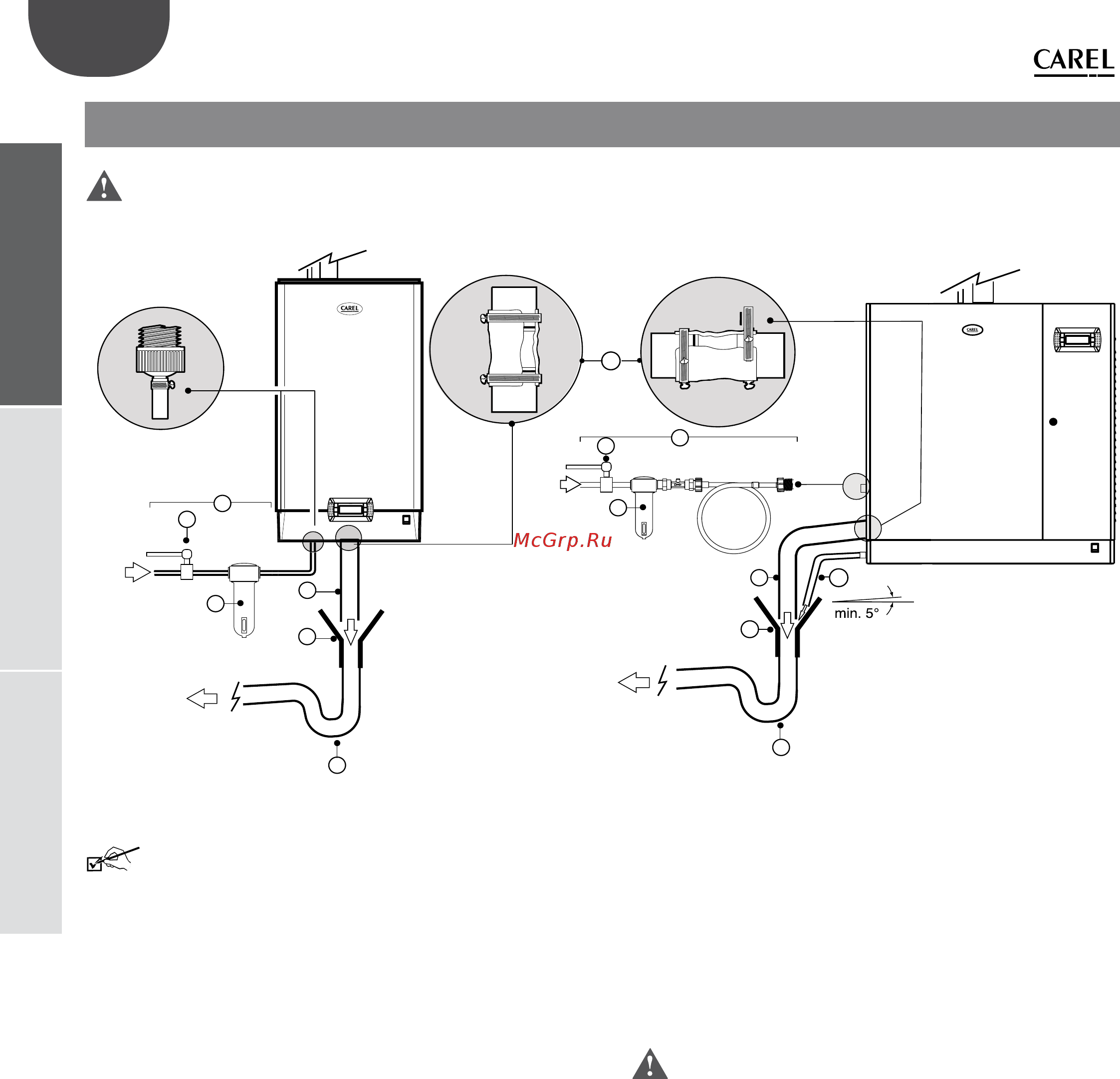

Рис. 2.a

Гидравлические соединения:

Установите ручной клапан перед агрегатом (это позволит пе-

рекрывать воду).

Подключите увлажнитель к водоснабжению. На моделях

UE001 – UE0018 используйте шланг с фитингами /4”G (см.

параграф «Технические характеристики, стр. 47, оригиналь-

ная трубка Carel: код FWH415000). На моделях UE025 –

UE10 соедините шланг с невозвратным клапаном (код

FWHDCV0000) во избежание вытекания воды из увлажнителя

в водопровод.

.

Установите механический фильтр, предотвращающий попа-

дание твердых примесей внутрь системы (фильтр следует

устанавливать после клапана).

Подключите дренаж из неэлектропроводной трубы или

шланга (термостойкую 100 °C с минимальным внутренним

диаметром 40 мм).

Установите воронку, чтобы обеспечить разрыв внутри дре-

нажной линии.

Во избежание неприятных запахов, организуйте сливную ло-

вушку (минимальный внутренний диаметр 40 мм/1.6”).

У моделей UE025 – UE10: подсоедините дренажный шланг

от нижнего поддона увлажнителя (он идет на дренажную во-

ронку).

Внимание: после завершения монтажных работ, пропустите

воду через шланг подачи воды приблизительно в течение 0

минут, направляя воду прямо в систему слива, минуя при этом увлаж-

нитель. Это поможет устранить образование накипи и производствен-

ных осадков, которые могут стать причиной закупоривания дренаж-

ного насоса и пенообразования при кипении.
