7
RU
«UEXplus» +00220621 - вып. 1.1 - 0.05.2008
монтажэксплуатациясервис

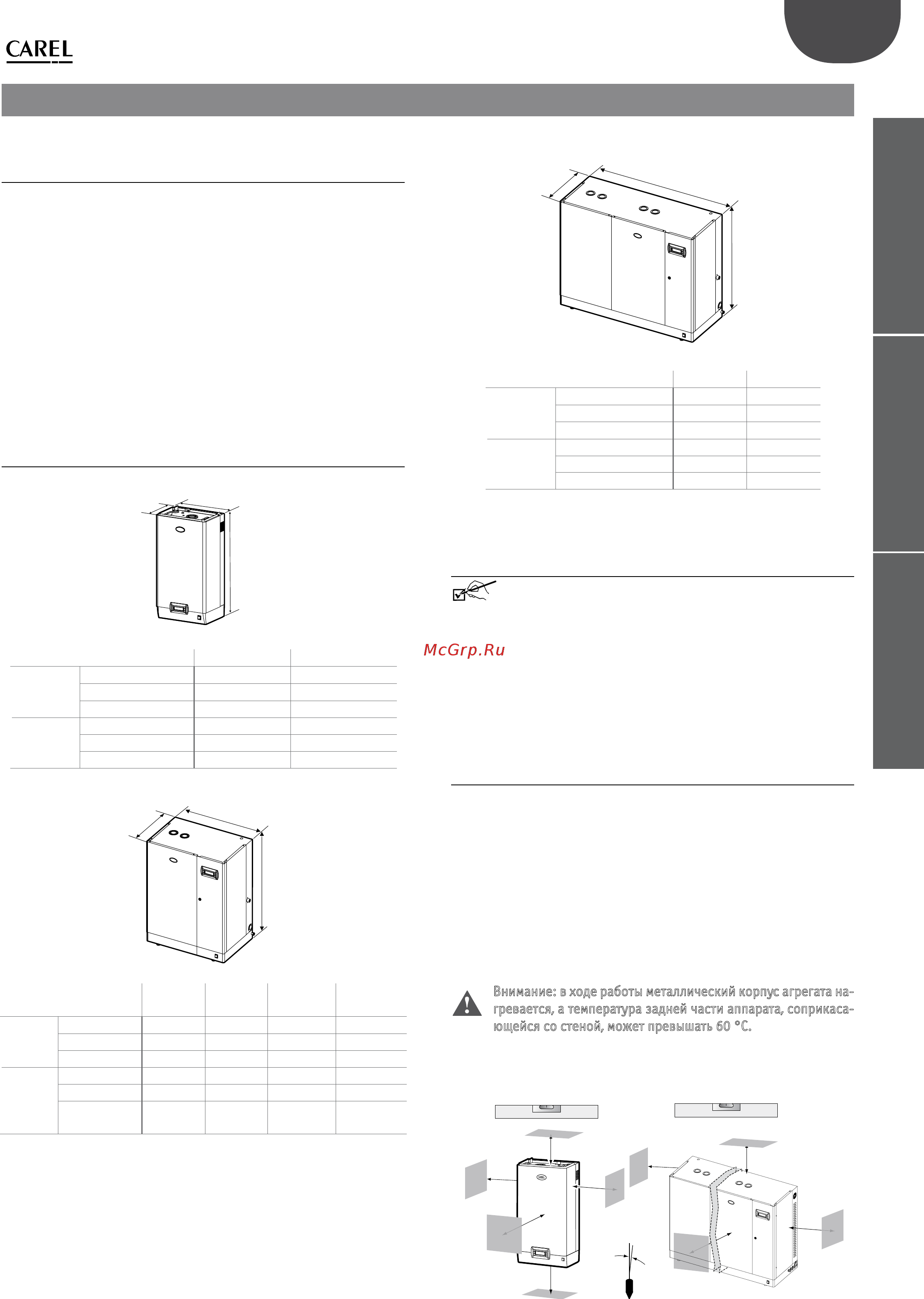

1. ВВЕДЕНИЕ И МОНТАЖ
1.1 Паровой увлажнитель humiSteam серии
Xplus (UEX*)
Линия изотермических увлажнителей с погруженными электродами с
ЖК-дисплеем для управления процессом парораспределения.
Доступные модели (различаются по коду, указанному на продукте):
UE001, UE00, UE005, UE008, UE009, UE010, UE015, UE018: па-
ропроизводительность до 18 кг/ч, гидравлические соединения
располагаются под основанием увлажнителя;
UE025, UE05, UE045, UE065: паропроизводительность от 25 до
65 кг/ч, гидравлические соединения располагаются на боковой
стороне увлажнителя;
UE090, UE10: паропроизводительность от 90 до 10 кг/ч, гидрав-
лические соединения располагаются на боковой стороне увлаж-
нителя.
1.2 Размеры и вес
Модели UE001 – UE018
Рис. 1.a
UE001 – UE008 UE009 – UE018
Размеры,
мм
a
365 365
B
275 275
C
620 712
Вес, кг в упаковке
16 20
нетто
13,5 17
в раб. состоянии *
19 27
Модели UE025 – UE065
Рис. 1.b
UE001 –
UE008
UE009 –
UE018
UE025 –
UE045
UE045** –
UE065
Размеры,
мм
a
365 365 545 635
B
275 275 375 465
C
620 712 815 890
Вес, кг в упаковке
16 20 39 51
нетто
13,5 17 34 44
в рабочем
состоянии *
19 27 60,5 94
•
•
•
Модели UE090 – UE10
Рис. 1.c
UE090 UE130
Размеры,
мм
A 1150 1150
B 465 465
C 890 890
Вес, кг в упаковке 77 81
нетто 70 74
в раб. состоянии * 130 170
* В нормальном рабочем режиме.
** Модель 20В АС.
1.3 Вскрытие упаковки
После получения агрегата убедитесь в отсутствии повреждений ув-
лажнителя и незамедлительно сообщите в письменном форме транс-
портной компании о наличии повреждений, которые могут быть обус-
ловлены несоблюдением правил транспортировки продукта.
Перед вскрытием упаковки переместите увлажнитель к месту мон-
тажа, взяв его за горловину в нижней части корпуса.
Откройте коробку, снимите защитный материал и извлеките ув-
лажнитель, постоянно удерживая его в вертикальном положении.
1.4 Размещение
Агрегат спроектирован для настенного монтажа, поэтому стена
должна быть достаточно крепкой для того, чтобы выдерживать
массу агрегата при нормальном режиме работы (см. ниже раздел
«Настенный монтаж»). Модели UE025 – UE010 можно устанав-
ливать на полу.
Для обеспечения соответствующего парораспределения увлаж-
нитель следует размещать вблизи места парораспределения.
Проверьте вертикальность установки при помощи отвеса, ос-
тавляя минимально допустимые зазоры для технического об-
служивания агрегата.
Внимание: в ходе работы металлический корпус агрегата на-
гревается, а температура задней части аппарата, соприкаса-
ющейся со стеной, может превышать 60 °C.
Расстояние от стены
Модели UE001 – UE018 Модели UE025 – UE10
≥ 200
<0,5°
≥ 200
≥ 200
≥ 400
≥ 700
≥ 200
≥ 200
≥ 700
≥ 200
Рис. 1.d
o
o
o
•
•
•
B
A
C
B
A
C
B
A
C
B
A
C
B
A
C
B
A
C
B
A
C
B
A
C
B
A
C
