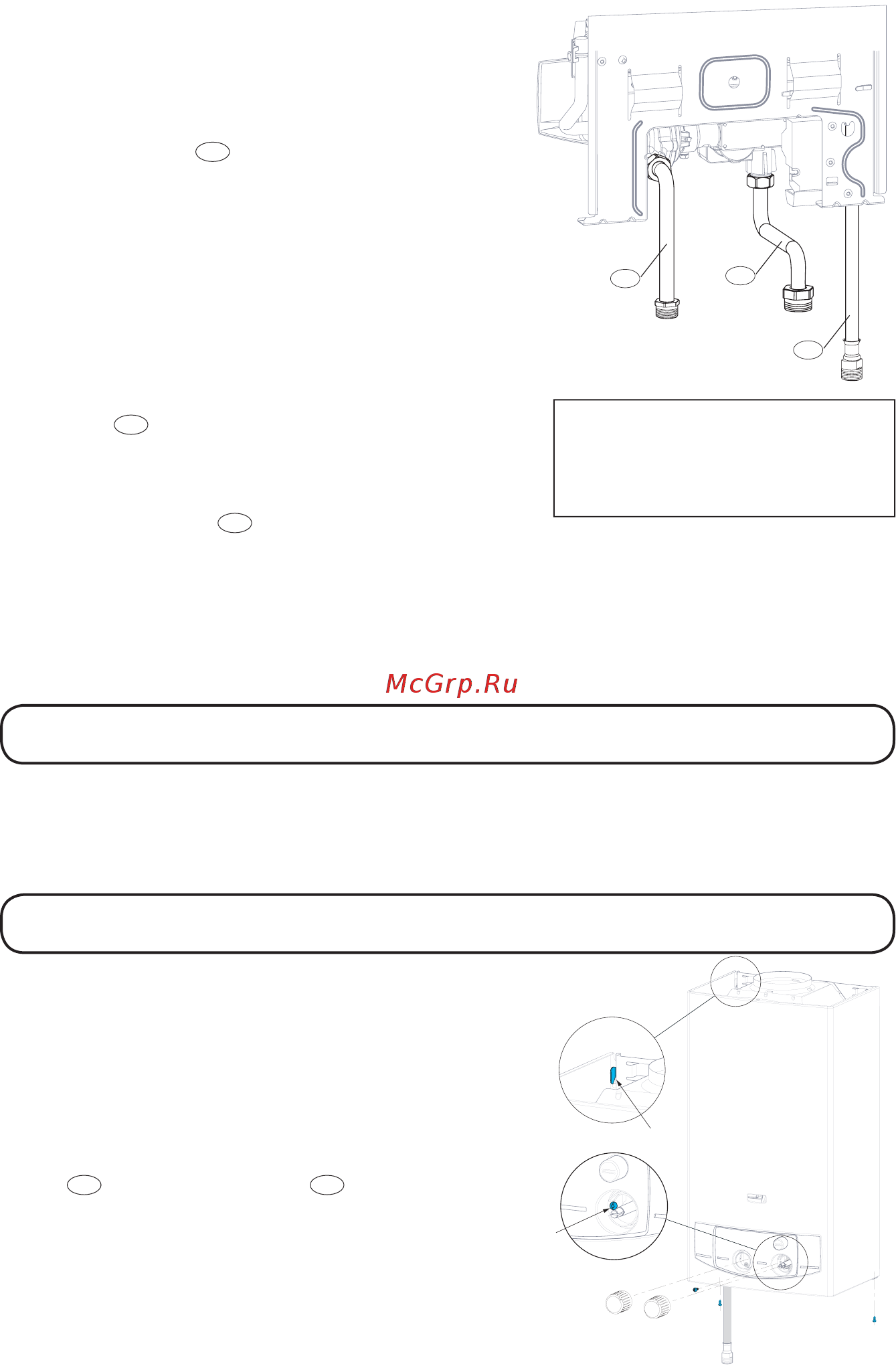

Подключения Аппарат поставляется в полной комплектации и готов к подключению В поставляемый комплект дополнитель ного оборудования входит Подключение природного газа рис 7 Газовый патрубок Тб внешняя резьба 3 4 дюйма Подключение газа рис 7 Примечание необходимо использовать регулятор дав ления газа необходимого для обеспечения требуемого давления и расхода газа Длина трубопровода между регулятором давления газа и газовой колонкой должна быть не более 2 метров Если во донагреватель работает на сжиженном газе необходимо использовать два баллона соединенных параллельно Подключение холодной воды рис 7 ПатрубокСЗ 14x0 75 внешняя резьба 1 2дюйма В комплектацию входят 4 прокладки Подключение горячей воды осуществляется с помо щью гибкого шланга рис 7 установленного на водонагревателе Подключение кдымоходу рис 3 Важно ОБЯЗАТЕЛЬНО проведите очистку трубопроводов воды и газа от грязи прежде чем производить монтаж газового водонагревателя Данный водонагреватель подключается только кдымоходу с естественной тягой без нагнетания Подсоединение предусмотрено с помощью соединительной муфты диаметр указан в таблице размеров внутри вентиляционного канала На дымоходе бязательно предусмотрите конденсатоотводчик чтобы конденсат который может образоваться в трубе не мог попасть в аппарат 4 Включение Проверьте открыты ли краны подачи холодной воды и газа Проверьте герметичность газового контура Включите водонагреватель Следуйте указаниям приведенным в главе 6 Органы управления и эксплуатация Гб Установка передней панели Снимите с передней панели защитную пленку Приложите переднюю панель к аппарату рис 8 Введите два боковых паза передней панели в лапки Е рамы Установите 2 внутренних винта О крепления пере дней панели Установите винт Скрепления фальшпанели Установите на место рукоятки регулировки подачи газа а и регулятора расхода 5
