CMT clima G100 [10/19] Габаритные размеры агрегатов go и geo
![CMT clima G100 [10/19] Габаритные размеры агрегатов go и geo](/views2/1436777/page10/bga.png)
(812) 9344439, www.9344439.ru
10

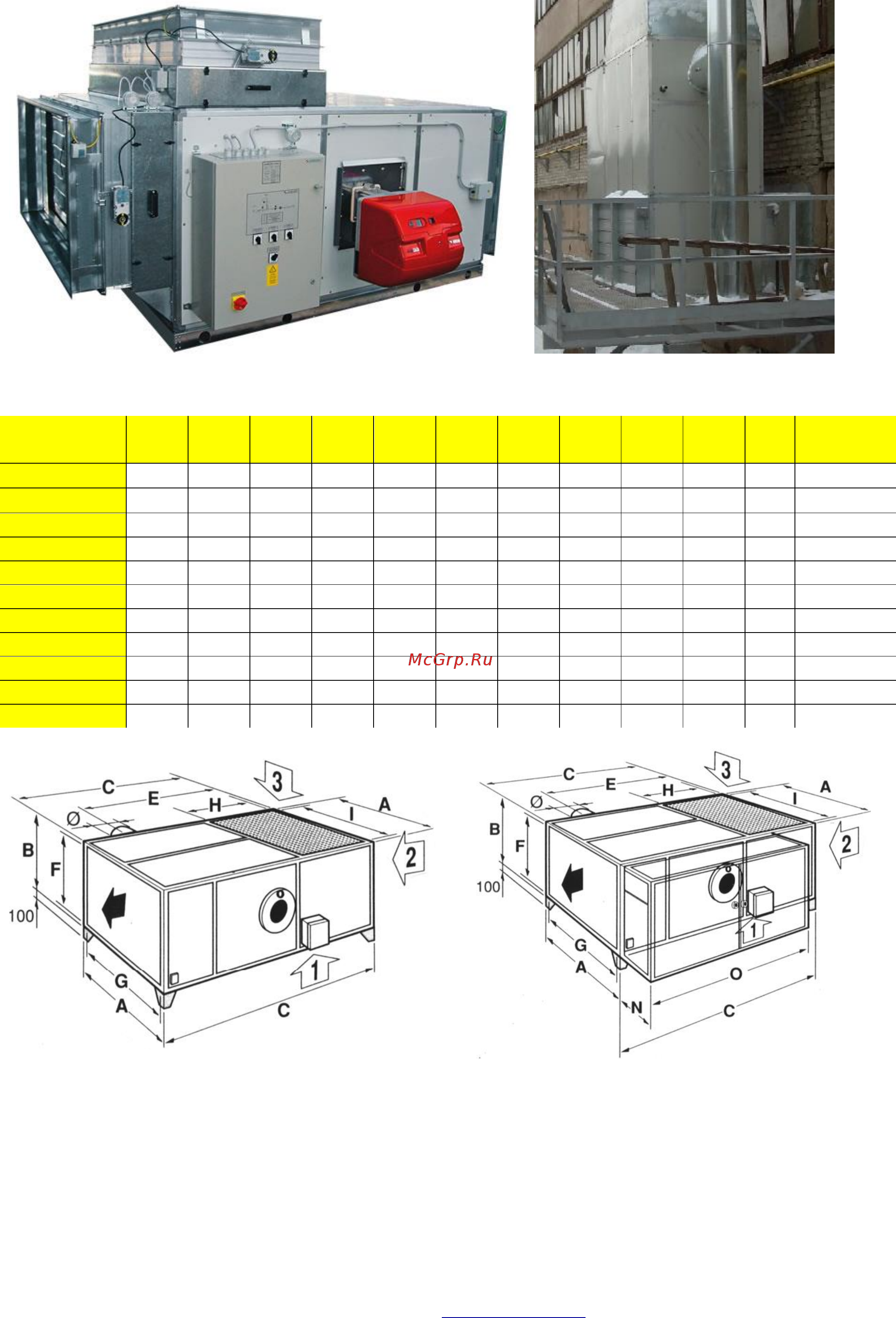

Габаритные размеры агрегатов GO и GEO
Модель
A
B
C
E
F
G
H
I
N
O
∅
Вес, кг
GO/GEO35
660
530
1430
1215
490
620
480
620
500
1430
150
148/173
GO/GEO65
870
636
1750
1500
596
830
630
830
500
1750
180
220/254
GO/GEO100
1000
850
2200
1975
770
920
1070
920
800
2200
200
338/367
GO/GEO150
1260
1020
2060
1750
940
1180
760
1180
800
2060
250
504/545
GO/GEO200
1440
1020
2340
1975
940
1360
760
1360
800
2340
250
585/640
GO/GEO300
1790
1020
2600
2235
940
1710
1020
1710
1100
2600
300
867/927
GO/GEO375
1960
1280
2960
2580
1200
1880
1230
1880
1100
2960
300
1225/1296
GO/GEO500
2300
1340
2960
2580
1260
2220
1230
2220
1100
2960
300
1578/1654
GO/GEO600
2820
1550
3260
2872
1470
2740
1270
2740
1200
3260
350
1890/1978
GO/GEO750
2820
1620
3400
2972
1540
2740
1270
2740
1200
3400
400
2340/2461
GO/GEO900
3720
1620
3400
2972
1540
3640
1270
3640
1200
3400
400
2845/2968
Для GO/GEO 375: C1 = 1310, C2 = 1690; для GO/GEO 500: C1 = 1310, C2 = 1690; для GO/GEO 600:
C1 = 1350, C2 = 1910; для GO/GEO 750: C1 = 1350, C2 = 2350; для GO/GEO 900: C1 = 1350, C2 =
2050.
Возможно воздуховоды всасываемого воздуха подключать к отверстиям № 1, 2 и 3. В заказе
на агрегат следует указать необходимый вариант исполнения воздухонагревателя по
отношению направления потока воздуха к горелке («лево-» или «правосторонний»). На
рисунке отображен «левосторонний» вариант. Также необходимо указать сторону забора
воздуха: 1 и/или 2, 3.
