(812) 9344439, www.9344439.ru 9
Формула расчета сопротивления воздушному потоку для расходов воздуха, превышающих
табличные значения.
ΔPn = ( Qn/Qr )² x ΔPr, где:
ΔPn - падение давления на теплообменнике для значений расхода воздуха, не указанных в
таблице, Па;
Qn - новый расход воздуха, м³/ч;
Qr - Min расход воздуха, указанный в таблице, м³/ч;
ΔPr - сопротивление воздушному потоку при Min расходе воздуха, Па.
Примеры:
1. Для теплообменника GR 900 при расходе воздуха 80000 м³/ч:
ΔPn = (80000 / 28000)² x 21 = 155 Па.
2. Для теплообменника C3 при расходе воздуха 18375 м³/ч:
ΔPn = (18375 / 2500)² x 20 = 1080 Па.
Соответственно, когда требуемый расход воздуха значительно превышает табличные
значения, для уменьшения величины падения давления на газовой секции нагрева
рекомендуется организовывать нерегулируемый байпасный канал над теплообменным
модулем (чтобы нагретый и байпасируемый воздух лучше перемешивались).

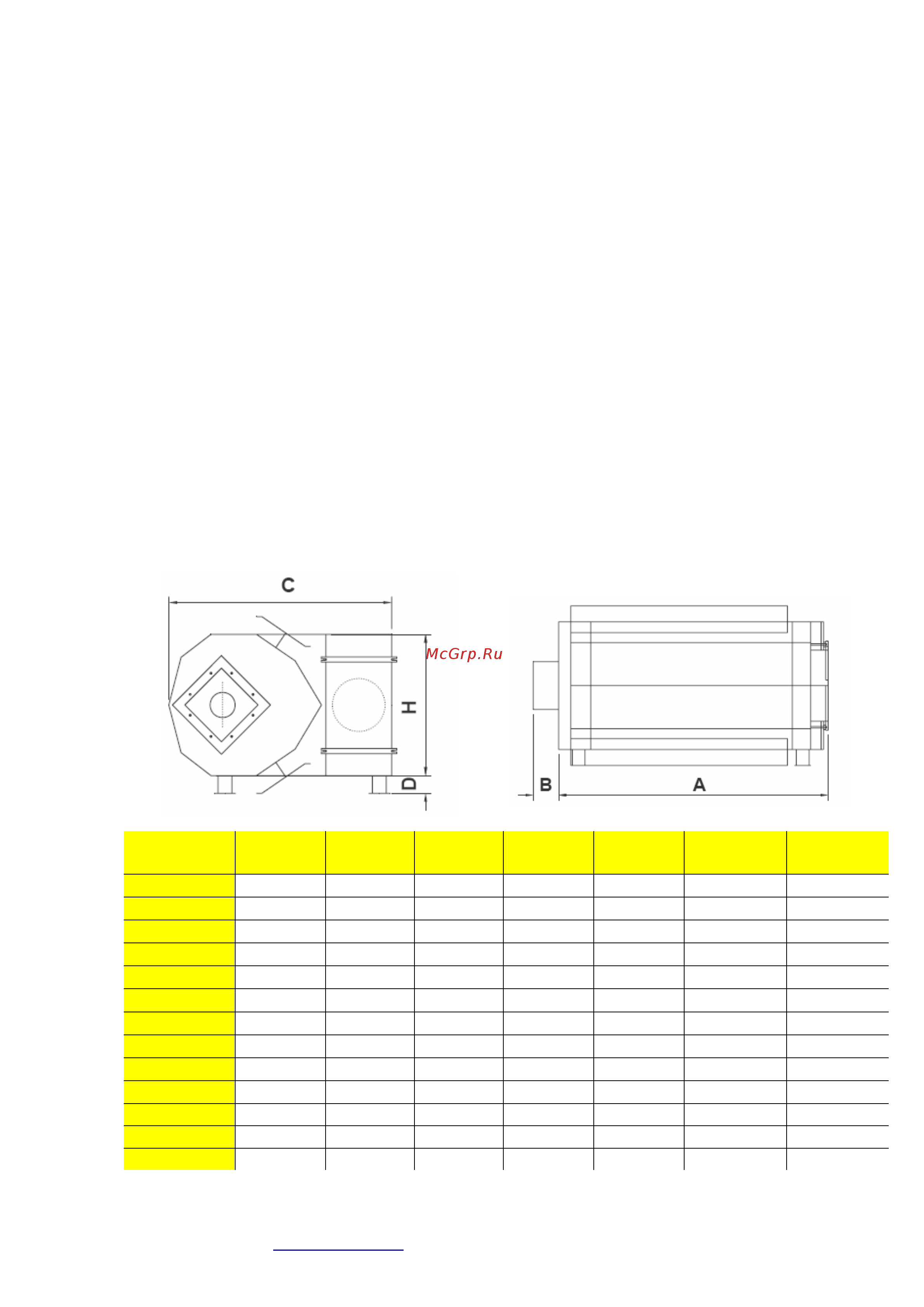

Габаритные размеры серии С
А) Горизонтальное исполнение
Фронтальный вид
Вид сбоку
Модель
A, мм
B, мм
C, мм
D, мм
Ø
дымохода
Вес, кг
C 1
595
140
790
35
150
56
C 2
815
140
915
35
180
89
C 3
935
160
980
70
180
128
C 4
1200
160
1025
115
250
179
C 5
1380
160
1270
55
300
275
C 6
1730
160
1270
55
300
349
C 7
1900
160
1425
85
300
526
C 8
2240
160
1425
75
300
694
C 9
2760
160
1660
120
350
958
C 10
2760
160
1760
100
400
1038
C 11
3660
160
1760
100
400
1477
C 12
3750
300
2060
135
500
1580
C 13
4205
300
2060
135
500
1730
