Серия XR - газовые теплообменные модули (воздухонагреватели без секции
вентиляторов) с эффектом конденсации продуктов сгорания
КПД 96 - 107 %!!!
ИСПОЛНЕНИЕ:
- Камера сгорания имеет большую площадь теплообмена, выполняется из жаропрочной
нержавеющей стали AISI 430 (ГОСТ - 12Х17).
- Трубы теплообменника изготавливаются из кислотостойкой нержавеющей стали AISI 316
(ГОСТ - 08Х17Н13М2), последняя секция теплообменника, где происходит сбор конденсата
продуктов сгорания, - из кислотостойкой нержавеющей стали AISI 304 (ГОСТ - 08Х18Н10).
- Стандартные теплообменные модули изготавливаются с панелями толщиной 22 мм и могут
использоваться с полезным давлением воздуха до 500 Па; при полезном давлении более 500
Па (для исключения прогибов стенок воздухонагревателей) применяются панели
специальной конструкции с толщиной стенок 45 мм; для агрегатов с давлением воздуха 800 -
2000 Па внутри панелей дополнительно размещаются 2 упорных уголка.
Минимальная дистанция между вентилятором и теплообменником - 200 мм.

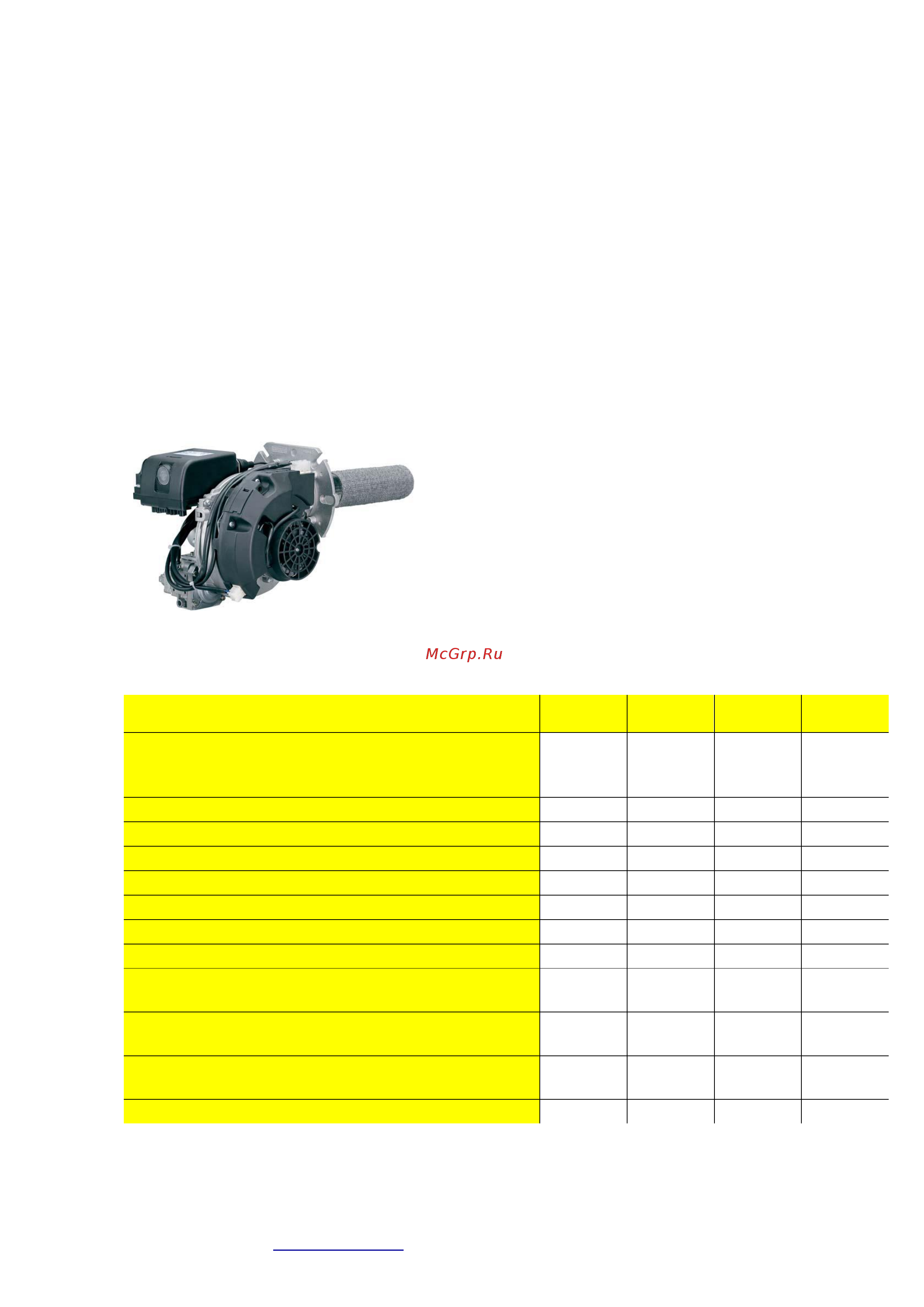

Использование модулирующих премикс-горелок от
фирмы Riello не только обеспечивает высокий КПД и
широчайший диапазон регулировки тепловой
мощности, но и гарантирует высочайшую чистоту
продуктов сгорания (CO = 0, NOx < 50 мг/кВт).
Основные технические данные теплообменных модулей
(воздухонагревателей) серии XR
Модели
XR40
XR65
XR 100
XR200
Max номинальная тепловая мощность (тепловая
мощность камеры сгорания по низшей
теплотворности), кВт
40
76
122
238
Max полезная тепловая мощность, кВт
38,2
73,0
116,6
234,2
КПД на Max тепловой мощности, %
95,5
96,1
95,6
98,4
Минимальная мощность камеры сгорания, кВт
12
22
31
53
Минимальная полезная тепловая мощность, кВт
12,7
23,3
33,4
56,65
КПД на минимальной тепловой мощности, кВт
106
106
107,8
106,9
Производительность конденсата при 20°C, л/ч
1,13
2,15
4,06
4,5
Номинальный расход воздуха при 18°C, м³/ч
4400
6100
9200
18000
Сопротивление воздушному потоку
при номинальном расходе воздуха, Па
60
70
190
185
Max ∆T (степень нагрева) воздуха при
номинальном расходе воздуха, °C
33
35,1
37,2
38,3
Max расход природного газа (метан, G20, 20
мбар), м³/ч
4,23
8,04
12,91
25,19
Ø дымохода, мм
80
100
130
150
