édition 2001 - N 01.03 A
69

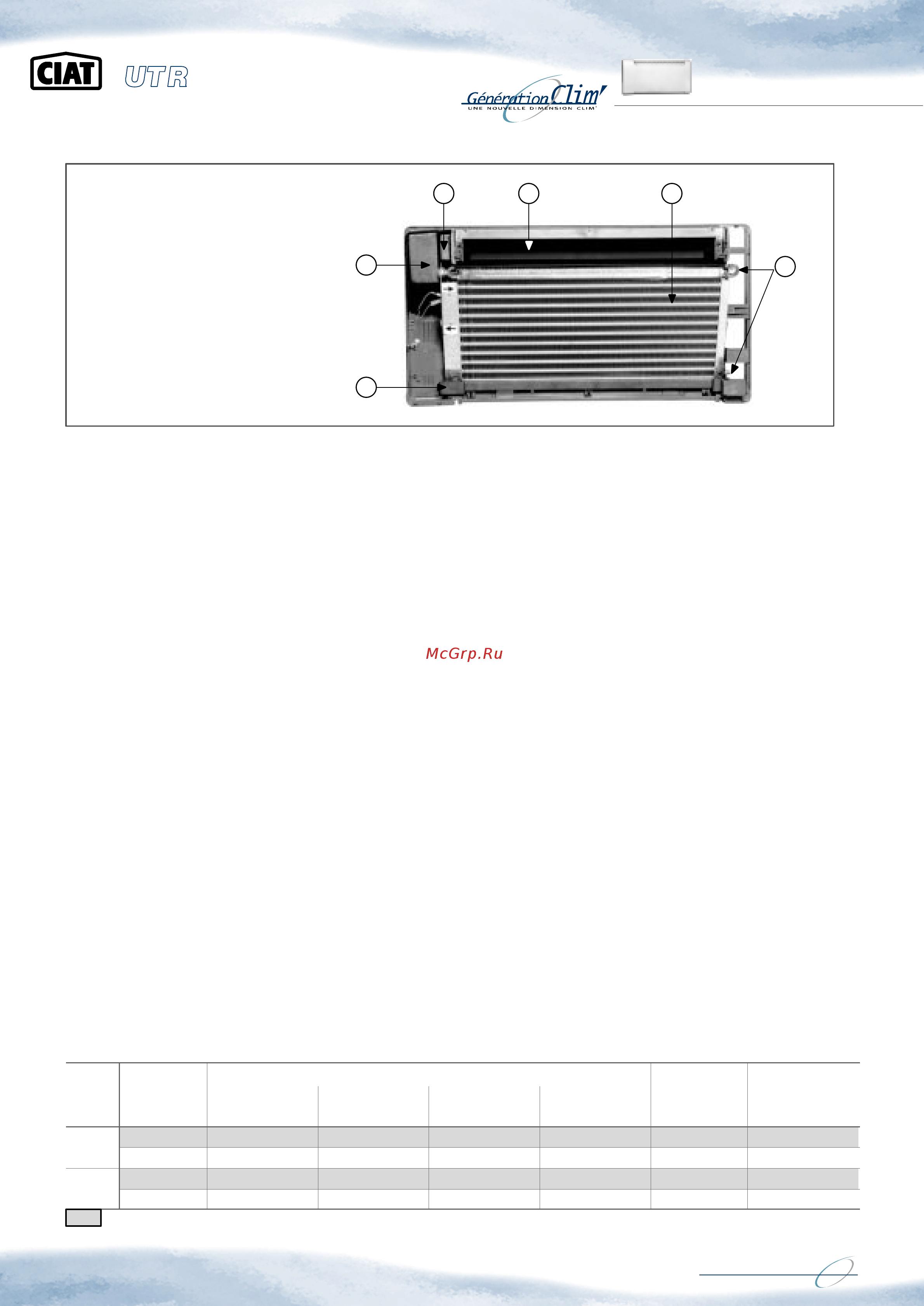

Principaux composants
➀ Turbine tangentielle
➁ Batterie d’échange
➂ Bac de récupération
des condensats
➃ Groupe moto-ventilateur
➄ Alimentation électrique
➅ Purgeur d’air et vidange
1 2
4
3
5
6
Description
L’UTR s’installe en position verticale uniquement.
Ce matériel simple, sobre et design s’adapte à tous les types
d’environnement. Il s’implante et se raccorde comme un radia-
teur ou un convecteur sans nécessiter aucun travail d’aména-
gement.
Batterie d’échange thermique
– Batterie d’échange à ailettes indépendantes, en aluminium,
tubes cuivre.
– Température de l’eau chaude : 70 °C maxi.
– Pression de service : 16 Bar maxi.
– Elle est étudiée pour faciliter l’évacuation de l’eau condensée.
– Tous les modèles sont équipés d’une batterie 2 tubes avec
raccords, purgeur d’air et vidange.
Bac de récupération
– Bac de récupération des condensats en ABS avec orifice
d’écoulement.
Groupe de ventilation
– Constitué par une turbine tangentielle équilibrée en alumi-
nium.
– Moteur fermé, tropicalisé, protection thermique automatique,
à condensateur permanent, 2 vitesses, à coussinets auto lubri-
fiants assurant un fonctionnement extrêmement silencieux.
– Fonctionnement 230 V - 1ph - 50 Hz.
– L’équipement électrique répond aux exigences des organis-
mes de contrôle.
Filtre à air
– Il est placé à l’aspiration du groupe moto-ventilateur.
– Filtre régénérable classe : CSTB.
– Classement au feu : M2 autoextinguible.
Grille de diffusion
– Diffuseur d’air à ailettes fixes en plastique simple déflexion
avec protection du ventilateur contre les intrusions.
Le chassis
– Panneau frontal, latéraux et arrière en matériaux composites
auto extinguibles.
– L’arrière de l’appareil est entièrement isolé par du polystyrène
expansé.
Options
– Thermostat d’ambiance (régulation sur l’air).
– Kit vanne : 2 coudes de réglage 3/8” avec coquilles d’isolation.
Renseignements techniques
Caractéristiques thermiques
Les valeurs portées dans ce document ont été établies à partir
d’essais réalisés conformément à la norme NF EN 1397.
Raccordements électriques
Les appareils sont équipés d’un bornier de raccordement pour
l’alimentation électrique et pour le thermostat d’ambiance.
Raccordements hydrauliques
Toutes les batteries sont équipées de raccords taraudés au pas
du gaz 3/8” femelle.
L’évacuation gravitaire des condensats est assurée par un ori-
fice ∅ extérieur de 12 mm.
Caractéristiques nominales
Allure de
Caractéristiques frigorifiques
Puissance
calorifique
Puissance
acoustique
UTR
Allure de
soufflage
Totale
Watts
Sensible
Watts
Débit d’eau
l / h
P
KPa
calorifique
batterie 2 tubes
Watt
acoustique
pondérée
Lw(A)
100
Confort 670 490 115 2,5 910 35
100
Turbo 830 640 140 5,0 1200 43
170
Confort 990 740 170 7,0 1330 40
170
Turbo 1340 980 230 11,0 1710 45
mode servant à la sélection
Entrée eau chaude : 50 °C - Régime d’air hiver : 20 °C - Régime d’eau froide : 7 / 12 °C - Régime d’air été : 27 ° C 48 % HR.
