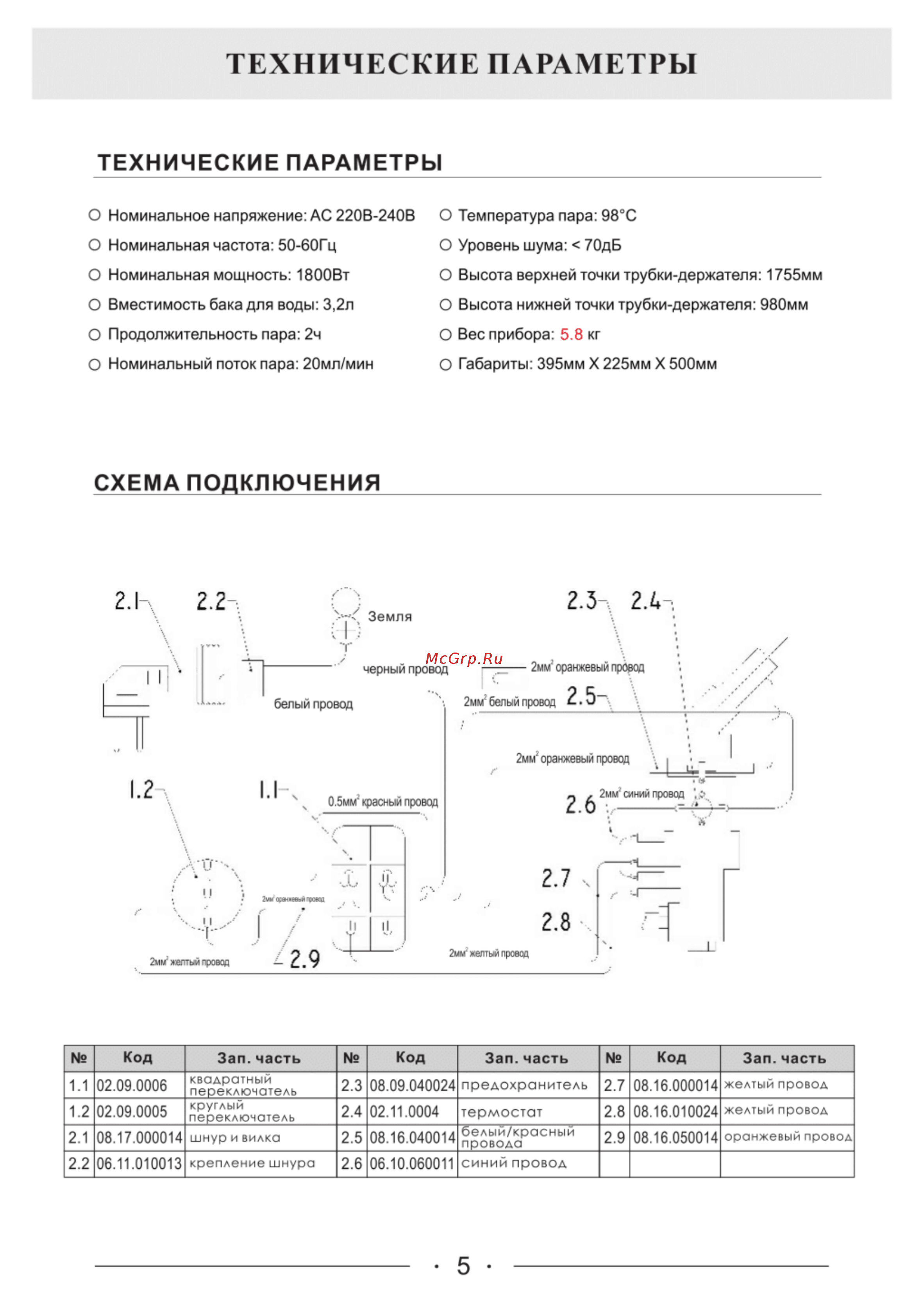

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ О Номинальное напряжение АС 220В 240В О Температура пара 98 С О Номинальная частота 50 60Гц О Уровень шума 70дБ О Номинальная мощность 1800Вт О Высота верхней точки трубки держателя 1755мм О Вместимость бака для воды 3 2л О Высота нижней точки трубки держателя 980мм О Продолжительность пара 2ч О Вес прибора 5 8 кг О Номинальный поток пара 20мл мин О Габариты 395мм X 225мм X 500мм СХЕМА ПОДКЛЮЧЕНИЯ Земля 2мм оранжевый провод черный провод 2мм1 белый провод 2 5 белым провод 2мм оранжевый провод 2мм синий провод 0 5мм2 красный провад 2 СЖХ 2мкг желтый провод 2мм желтый гровод Код 2 6 Зап часть квадратный 1 1 02 09 0006 переключатель круглый 1 2 02 09 0005 переключатель 2 1 08 17 000014 шнур и вилка 2 2 06 11 010013 крепление шнура Код Зап часть Код Зап часть 2 3 08 09 040024 предохранитель 2 7 08 16 000014 желтый провод термостат белый красный 2 5 08 16 040014 провода 2 6 06 10 060011 синий провод 2 8 08 16 010024 желтый провод 2 4 02 11 0004 5 2 9 08 16 050014 оранжевый провод
