Введение
В настоящем Руководстве изложены инструкции по
установке коммутатора D-Link DES-3624 и
дополнительных модулей к нему. Имеющееся
устройство может несколько отличаться по внешнему
виду от показанных на иллюстрациях. Примеры в
данном Руководстве относятся к коммутатору DES-
3624. За более подробной информацией о коммутаторе,
его компонентах, организации сетевых соединений и за
техническими спецификациями обращайтесь к
поставляемому с коммутатором руководству User’s
Guide.
Шаг 1 – Распаковка
Убедитесь, что в упаковке находятся все компоненты и
они не имеют механических повреждений. Откройте
упаковку с коммутатором и аккуратно извлеките все
содержимое. В упаковке должны находиться
следующие компоненты:
♦ Коммутатор DES-3624
♦ Крепежные элементы: два кронштейна и винты
для монтажа в стандартную стойку
♦ Четыре резиновые ножки с клеевой основой
♦ Кабель SIO для включения в стек
♦ Шнур питания и кабель RS-232
♦ Данное Руководство на CD-ROM с
регистрационной картой
Если какой-либо из компонентов отсутствует или
поврежден, обратитесь к продавцу для замены.
Шаг 2 – Установка резиновых
ножек
При установке коммутатора на горизонтальной
повержности приклейте резиновые ножки к днищу
коммутатора.
Шаг 3 – Установка
При установке коммутатора обратите внимание на
следующие моменты:
♦ Поверхность для установки должна выдерживать
не менее 3-х килограмм.
♦ Электрическая розетка должна быть не далее
1.82 метров от устройства.
♦ Визуально исследуйте шнур питания и убедитесь,
что он полностью вставлен в электрическую
розетку.
♦ Убедитесь, что имеется достаточная теплоотдача
и адекватная вентиляция вокруг коммутатора. Не
кладите тяжелые предметы на коммутатор.

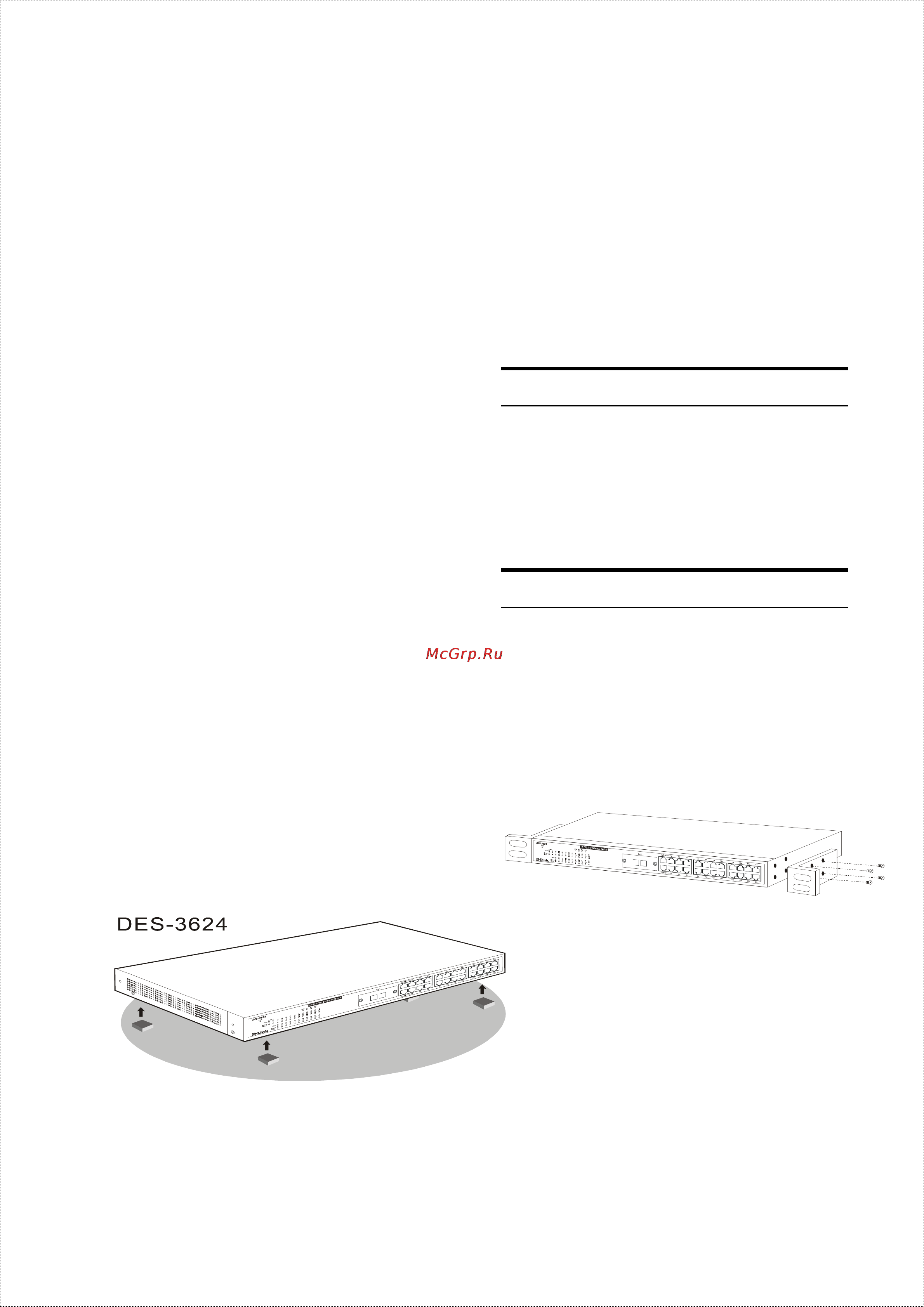

Настольная установка
При установке коммутатора на горизонтальной
поверхности обязательно используйте резиновые ножки,
идущие в комплекте с устройством. Приклейте ножки в
углах днища коммутатора. Для обечпечения хорошей
вентиляции оставьте свободное пространство между
коммутатором и окружающими предметами.
Монтаж в стойку
Коммутатор можно установить в стандартную 19-
дюймовую стойку, которая может находиться в
коммутационной комнате вместе с другим
оборудованием. Перед установкой в стойку прикрепите
поставляемые с коммутатором кронштейны к боковым
стенкам коммутатора.
Рис. 2-A. Крепление кронштейнов к
коммутатору
Затем, используя винты от стойки, установите в нее
коммутатор.
