További előkészületek
Külső készülékek csatlakoztatása

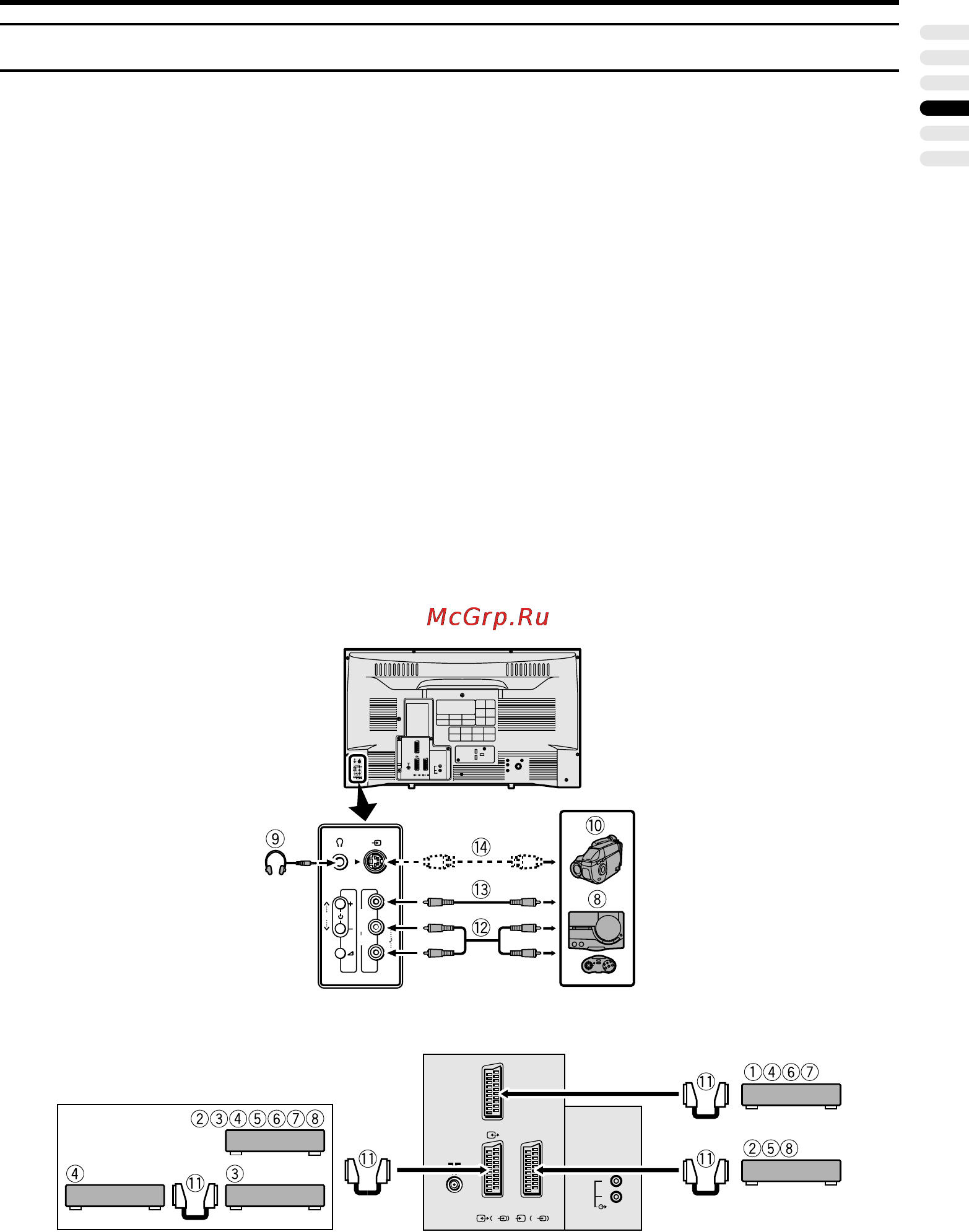

Csatlakoztassa a készülékeket a TV-hez az
alábbi kapcsolási rajz szerint.
Mielőtt bármit csatlakoztatna:
Olvassa el a készülékek kezelési
utasítását. A készülékektől függően a
csatlakoztatási mód eltérő lehet az ábrától.
Továbbá a készülékek beállításai
változhatnak a csatlakozási módtól
függően a megfelelő működés biztosítása
érdekében.
Kapcsoljon ki minden készüléket, a TV-t
is.
A 46. oldalon található „Műszaki adatok”
c. tartalmazza a részletes adatokat az EXT
aljzatokról. Ha az alábbi kapcsolási rajzon
fel nem sorolt készüléket csatlakoztat, a
táblázatból keresse ki a legjobb EXT
aljzatot.
Ne feledje, hogy csatlakozó kábelek
nincsenek mellékelve.
1 Videó (összetett jel)
2 Videó (összetett jel/S-VIDEO jel)
3 T-V LINK kompatibilis videó (összetett
jel/S-VIDEO jel)
4 Dekóder
5 DVD lejátszó (összetett jel/S-VIDEO jel)
6 DVD lejátszó (összetett jel/RGB jel)
7 TV játék (összetett jel/RGB jel)
8 TV játék (összetett jel/S-VIDEO jel)
9 Fejhallgató
0 Camcorder (összetett jel/S-VIDEO jel)
- SCART kábel
= Audio kábel
~ Videó kábel
! S-VIDEO kábel
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
S
P
E
X
T
4
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
S
P
E
X
T
4
A TV háta
A TV háta
