О данном руководстве
Данное руководство по быстрой установке
содержит пошаговые инструкции по
настройке всех управляемых коммутаторов
D-Link. Приобретенная модель может
незначительно отличаться от показанной на
иллюстрациях. За более подробной
информацией о коммутаторе, его
компонентах, подключении к сети и
технических характеристиках, пожалуйста,
обращайтесь к руководству пользователя на
компакт-диске, прилагаемом к коммутатору.
Шаг 1 – Распаковка
Откройте коробку и аккуратно достаньте ее
содержимое. Пожалуйста, сверьте комплект
поставки со списком, приведенным в
руководстве пользователя, и если какой-то из
этих элементов отсутствует или поврежден,
пожалуйста, обратитесь к реселлеру D-Link
для его замены.
Элементы, включенные в комплект поставки
коммутатора:
* Стекируемые коммутаторы в отличие от
автономных имеют каскадные кабели в комплекте
поставки.
Шаг 2 – Установка коммутатора
Для безопасной установки и работы
коммутатора необходимо выполнить
следующие шаги:
¨ Визуально проверьте силовой кабель и
убедитесь в безопасности его
подключения к разъему питания
переменного тока.
¨ Убедитесь, что имеется достаточно
пространства для рассеивания тепла и
вентиляции вокруг коммутатора.
¨ Не размещайте тяжелые или
нагревающиеся объекты на коммутаторе.
Установка на стол или поверхность
При установке коммутатора на стол или
поверхность, необходимо прикрепить к
нижней поверхности коммутатора
поставляемые вместе с ним резиновые ножки.
Обеспечьте достаточное пространство для
вентиляции между устройством и объектами
вокруг него.

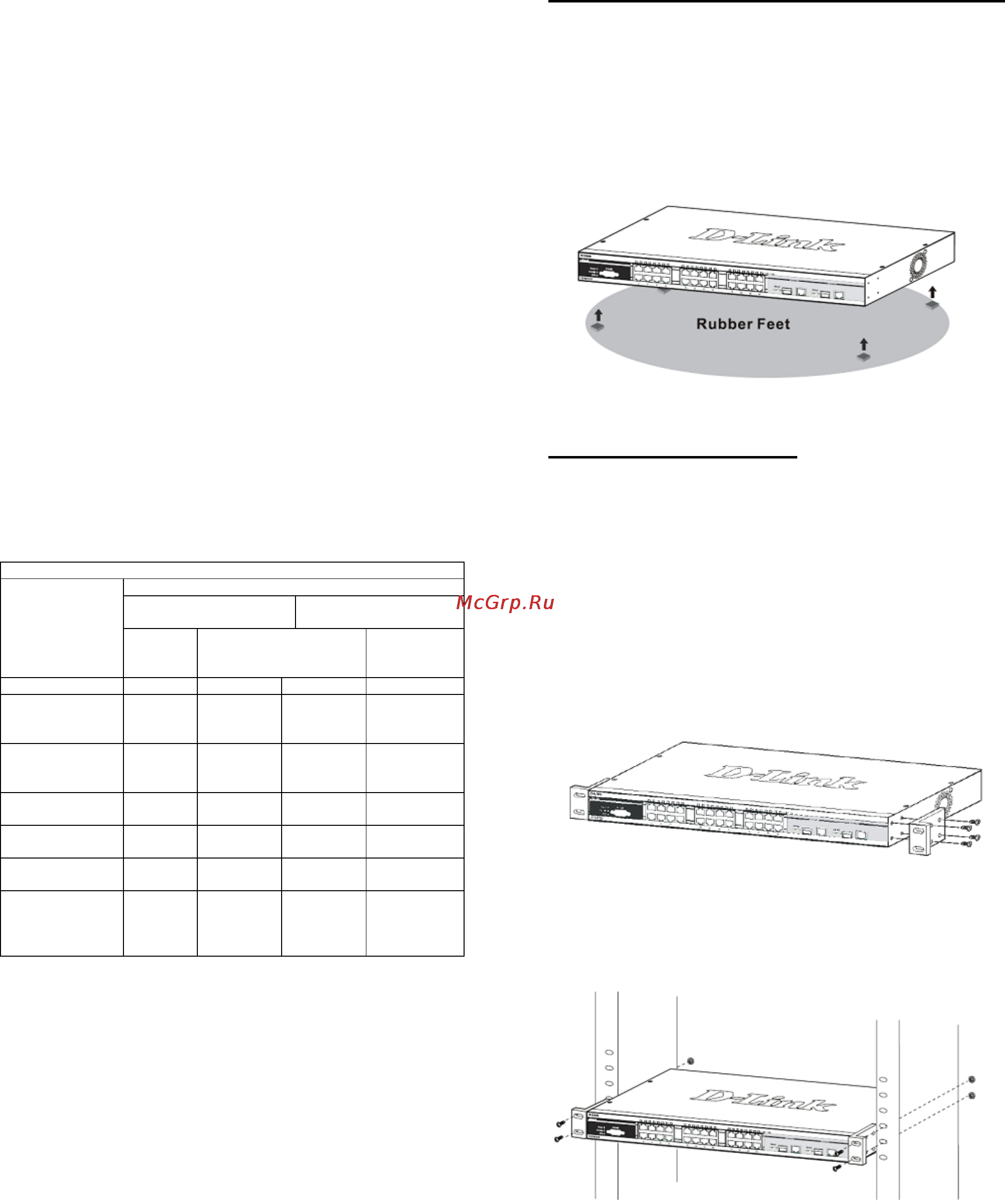

Рисунок 1. Крепление резиновых ножек
Установка в стойку
Коммутатор допускает установку в
стандартную 19-дюймовую стойку EIA,
которая, как правило, размещается в
серверной комнате вместе с другим
оборудованием. Прикрепите монтажные
уголки к боковым панелям коммутатора (по
одному с каждой стороны) и закрепите их
прилагаемыми винтами (обратите внимание,
что монтажные уголки не разработаны для
коммутаторов размера «palm»).
Рисунок 2. Крепление монтажных уголков
Затем, используя винты от стойки, закрепите
на ней коммутатор.
Рисунок 3. Установка коммутатора
Элементы, включенные в комплект поставки коммутатора
Элемент Тип коммутатора*
Неуправляемый Smart или
Управляемый
Palm Настольный/
Устанавливаемый в
стойку
Шасси
Устройство Да Да Да Да
Кабель RJ-45
(Консольный
кабель)
Нет Нет Да Да
Кронштейны
для монтажа в
стойку
Нет Да Да Да
Резиновые
ножки
Да Да Да Да
Шнур питания
(адаптер)
Да Да Да Да
Руководство
пользователя
Да Да Да Да
Многоязычное
руководство по
краткой
установке
Да Да Да Да
