36 | WPC | WPC cool | WPC S www.stiebel-eltron.com
УСТАНОВКА
Электрическое подключение
12.2.2 Компрессор и электрический аварийный/
дополнительный нагреватель WPC ... S
Функция при-
бора
Работа электрического аварийного/ дополнительного
нагревателя
Моноэнер-
гетический
режим
Электрический аварийный/ дополнительный нагрева-
тель при снижении параметров до точки бивалентности
включает режим отопления, а также обеспечивает
более высокую температуру ГВС.
Аварийный
режим
Если тепловой насос отключается по причине неис-
правности, то электрический аварийный/ дополни-
тельный нагреватель выполняет его функцию.

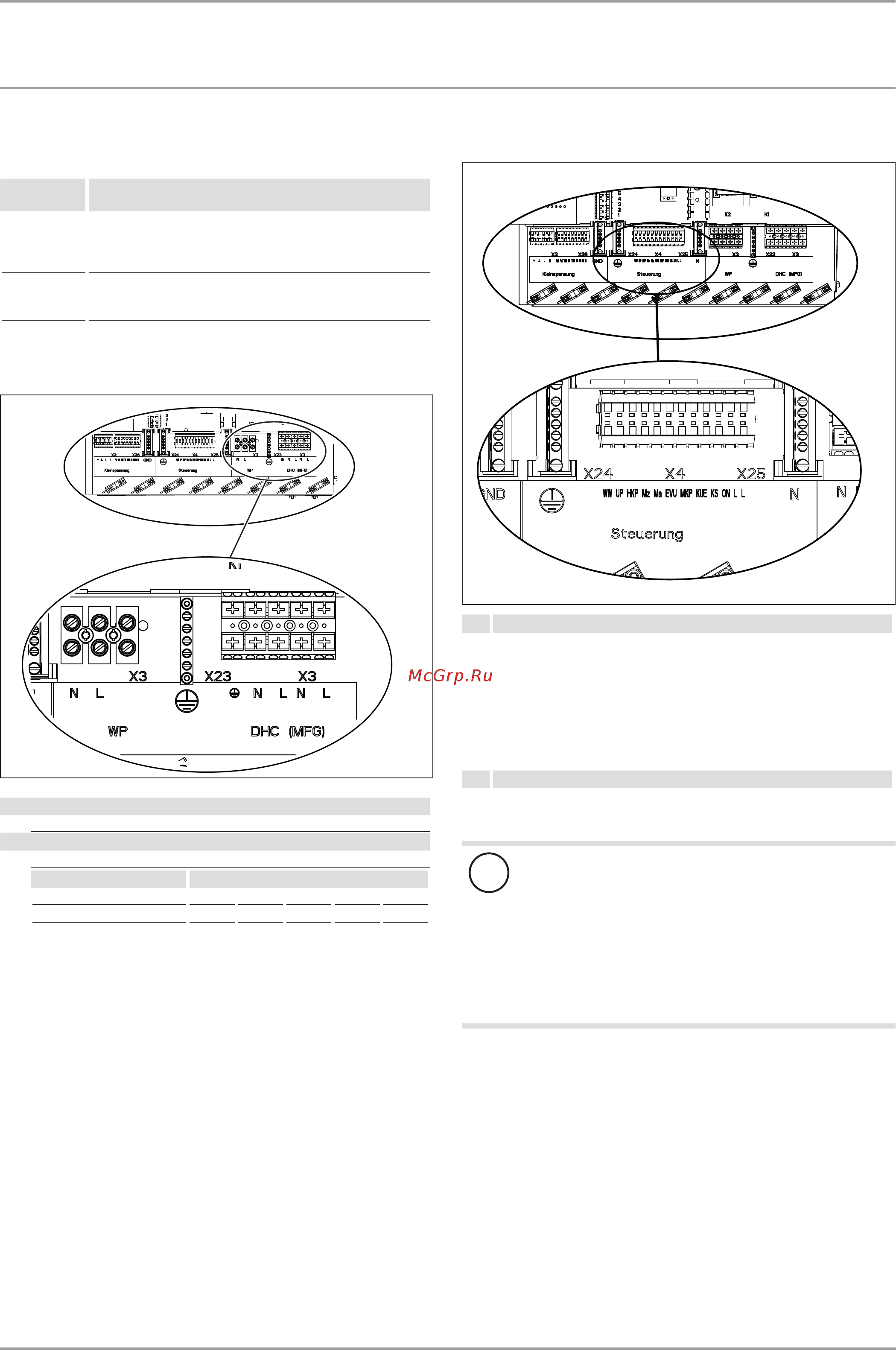

Подключить электрические провода, как показано на
рисунке ниже.
D0000041911
X3 Компрессор (WP)
L, N, PE
X3 Электрический аварийный/ дополнительный нагреватель (DHC)
L, N, L, N, PE
Потребляемая мощность Расположение клемм
2,9 кВт PE N L
5,9 кВт PE N L N L
12.2.3 Управляющее напряжение
D0000037507
X4 Управляющее напряжение (управляющие выходы)
ON
KS
KUE
MKP
M(A)
M(Z)
HKP
UP
WW
Сигнал компрессора
Сигнал насоса рассола
Охлаждение
Насос контура смесителя и N (X25), PE
Смеситель открыт
Смеситель закрыт
Насос нагревательного контура и N, PE
Насос
Горячая вода
X4 Управляющее напряжение (управляющие входы)
L, L, N, PE Питание от сети
EVU Разрешающий сигнал
!
Материальный ущерб
Подключать к управляющему выводу «UP»
можно только разрешенные производителем
энергоэффективные циркуляционные насосы.
При использовании других энергоэффективных
циркуляционных насосов следует использовать
внешнее реле с разрывной мощностью не менее
10А/250В переменного тока или наш модуль реле
WPM-RBS.
Если на контакт разрешающего сигнала предприятия энер-
госнабжения (EVU) не подается напряжение, тепловой
насос не запускается. На регулятор поступает сообщение
«БЛОК ЭНЕРГ». В этом случае следует поставить перемычку
между контактом «EVU» и фазой «L».
