ЭКСПЛУАТАЦИЯ
Эксплуатация
8 | WPC | WPC cool | WPC S www.stiebel-eltron.com
4. Эксплуатация

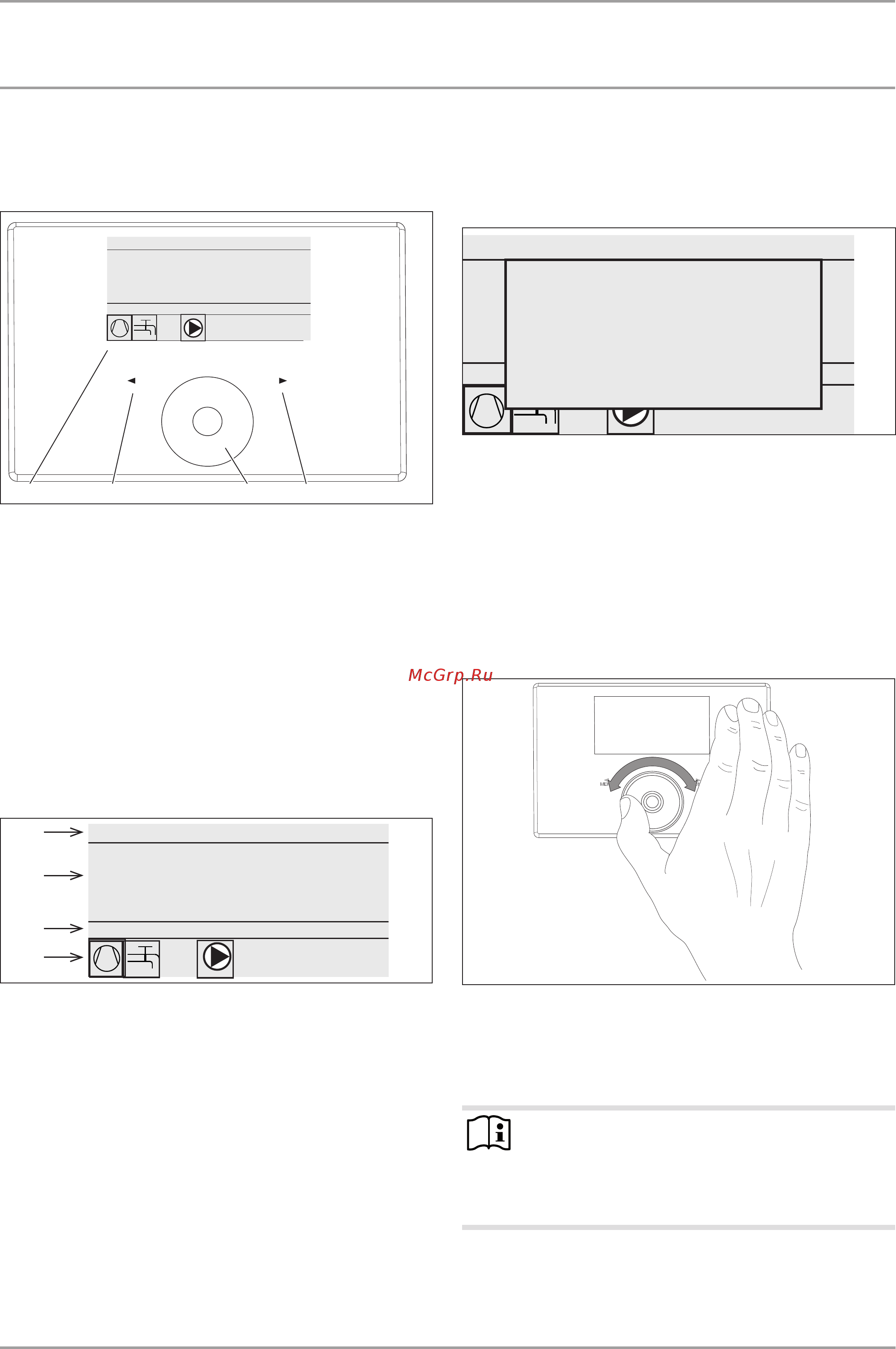

4.1 Элементы управления
OKMENU
D0000064711
СРЕДА 12ИЮН 13 10:23
НАРУЖНАЯ ТЕМПЕРАТУРА
WW ФАКТ ТЕМПЕРАТУРА
27,0°C
35,0°C
28,0 °C
ФАКТИЧЕСКАЯ ТЕМПЕРАТУРА РЕЦИРКУЛЯЦИИ
РЕЖИМ ЕСО
1 32 4
1 Дисплей
2 Кнопка «МЕНЮ»
3 Сенсорное колесо
4 Кнопка «OK»
Управление системой осуществляется через интерфейс
пользователя устройства управления тепловыми насосами.
Для навигации в иерархии меню используются сенсорное
колесо, а также кнопки «МЕНЮ» и «OK».
4.1.1 Дисплей
На дисплее интерфейса пользователя отображается теку-
щее состояние системы, а также выводятся сообщения и
указания.
Главное меню
СРЕДА 12ИЮН 13 10:23
НАРУЖНАЯ ТЕМПЕРАТУРА
WW ФАКТ ТЕМПЕРАТУРА
27,0°C
35,0°C
28,0 °C
ФАКТИЧЕСКАЯ ТЕМПЕРАТУРА РЕЦИРКУЛЯЦИИ
РЕЖИМ ЕСО
26�04�01�0292
1
2
3
4
1 Дата и время
2 Индикатор температуры
3 Режим работы
4 Пиктограммы состояния системы
Главное меню разделено на несколько областей. В верхнем
поле отображаются дата и время. В поле под ним отобража-
ются наружная температура, а также фактические значения
температуры горячей воды и температуры воды обратной
линии. Третья область предназначена для выбора и инди-
кации режимов работы. В четвертой области пиктограммы
отображают текущее состояние установки.
Активация
Если в течение пяти минут пользователь не выполняет
никаких действий с помощью сенсорного колеса или кно-
пок, интерфейс пользователя блокируется.
СРЕДА 12ИЮН 13 10:23
НАРУЖНАЯ ТЕМПЕРАТУРА
WW ФАКТ ТЕМПЕРАТУРА
27,0°C
35,0°C
28,0 °C
ФАКТИЧЕСКАЯ ТЕМПЕРАТУРА РЕЦИРКУЛЯЦИИ
РЕЖИМ ЕСО
Для активации
нажимать
кнопку МЕНЮв течение 3 секунд.
26�04�01�0292
Чтобы активировать интерфейс пользователя, следу-
ет нажать и три секунды удерживать нажатой кнопку
«МЕНЮ».
Выделение выбранных элементов
В иерархии меню выделяются выбранные в данный момент
элементы. Выбранный пункт меню выделяется темным
фоном. По верхнему краю дисплея отображается текущий
уровень меню.
4.1.2 Сенсорное колесо
D0000064710
Сенсорное колесо— это элемент управления, реагирую-
щий на прикосновения. Слева и справа от него находится
по одной кнопке. С помощью сенсорного колеса и кнопок
можно управлять всеми функциями устройства и осущест-
влять их контроль.
Указание о чувствительности сенсорных элемен-
тов
Перчатки, мокрые руки и влага на интерфейсе
пользователя снижают чувствительность сенсор
-
ных элементов управления и затрудняют выполне-
ние необходимых операций.
В пункте ГЛАВНОЕ МЕНЮ / ВВОД В ЭКСПЛУАТАЦИЮ через
изменение параметра ЧУВСТВИТЕЛЬНОСТЬ СЕНСОРА
специалист может задавать чувствительность сенсорного
элемента управления.
