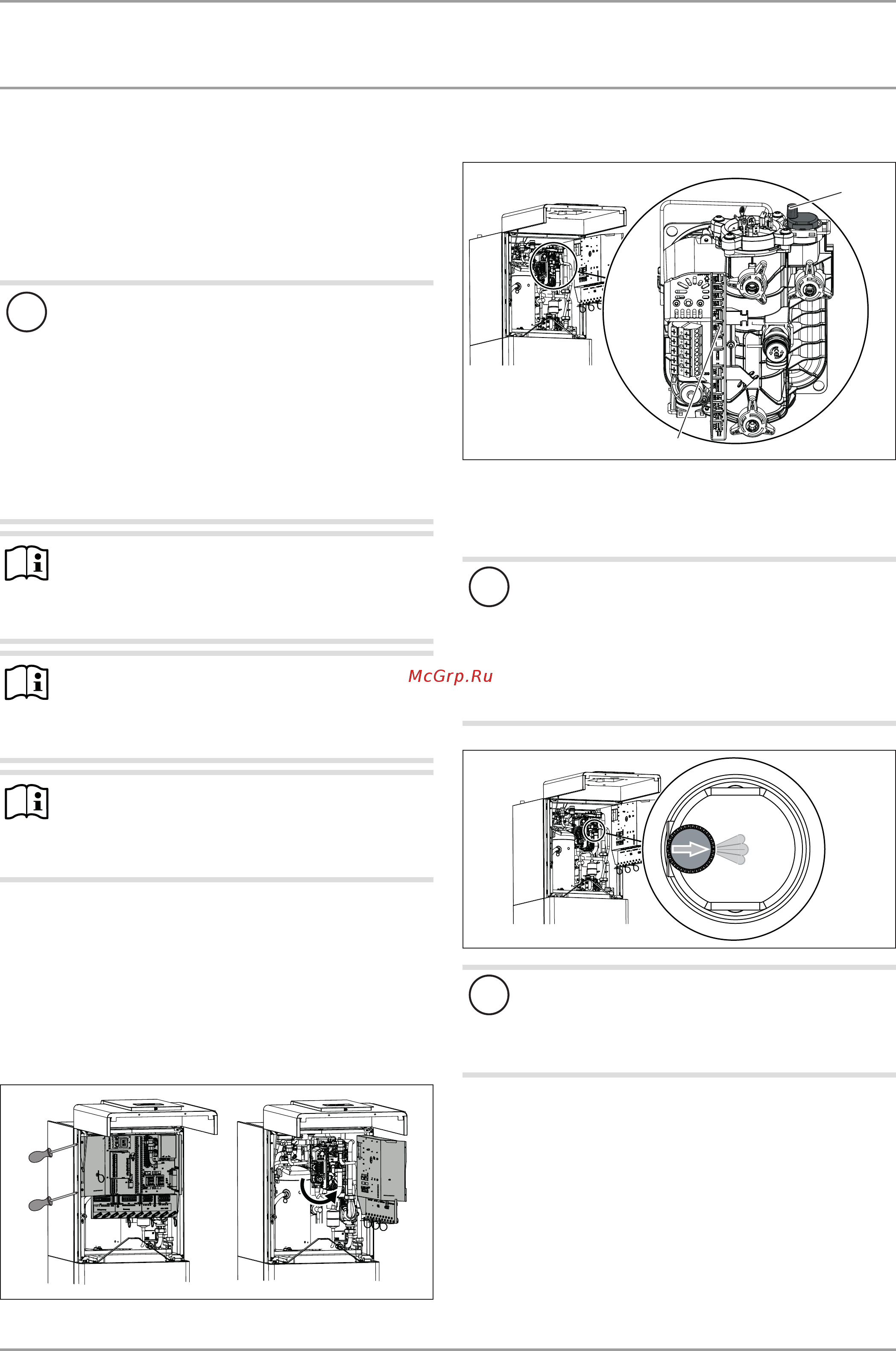

www.stiebel-eltron.com WPC | WPC cool | WPC S | 31
УСТАНОВКА
Монтаж
Заполнить систему отопления через сливной штуцер.
Свойства горячей воды
Прежде чем заполнять систему водой, необходимо озна-
комиться с данными анализа воды для заправки системы.
Этот анализ можно заказать, например, в местном пред-
приятии водоснабжения.
!
Материальный ущерб
Во избежание образования накипи необходимо
произвести подготовку заправляемой в систему
воды путем умягчения или обессоливания. При
этом необходимо строго соблюдать указанные в
главе «Технические характеристики / Таблица пара-
метров» предельные значения характеристик воды
для заправки системы.
Необходимо проверить эти предельные значе-
ния через 8–12 недель после ввода в эксплуа-
тацию, а также в рамках ежегодного техобслу-
живания системы.
Указание
При электропроводности более 1000 мкСм/см
предпочтительным способом водоподготовки
является обессоливание, позволяющее избежать
коррозии.
Указание
Соответствующие устройства для умягчения и
обессоливания воды, а также для заправки и про-
мывки систем отопления можно приобрести в
специализированных магазинах.
Указание
Если обработка воды для заправки системы произ-
водится с использованием ингибиторов или доба-
вок, действуют такие же предельные значения, как
при обессоливании.
11.8 Удаление воздуха из системы
отопления
Перед удалением воздуха открыть быстродействующий
клапан для удаления воздуха из системы отопления, кото-
рый расположен на многофункциональном модуле (MFG).
Многофункциональный модуль находится позади распре-
делительной коробки.
1.
2.
D0000037538
Выкрутить винты на распределительной коробке.
Отвести распределительную коробку в сторону.
1
2
D0000037502
1 Быстродействующий клапан для удаления воздуха
2 Блок электроники
Открыть быстродействующий клапан для удаления
воздуха.
!
Материальный ущерб
Запрещено направлять воздуховыпускное отвер-
стие на рифленом колпачке быстродействующего
клапана для удаления воздуха в сторону электрон-
ного оборудования многофункционального моду-
ля.
Развернуть воздуховыпускное отверстие в на-
правлении, показанном на рисунке ниже.
D0000037503
!
Материальный ущерб
После удаления воздуха из системы необходи-
мо снова закрыть быстродействующий клапан
для удаления воздуха.
Проверить герметичность.
