74 | WPC | WPC cool | WPC S www.stiebel-eltron.com
УСТАНОВКА
Технические характеристики

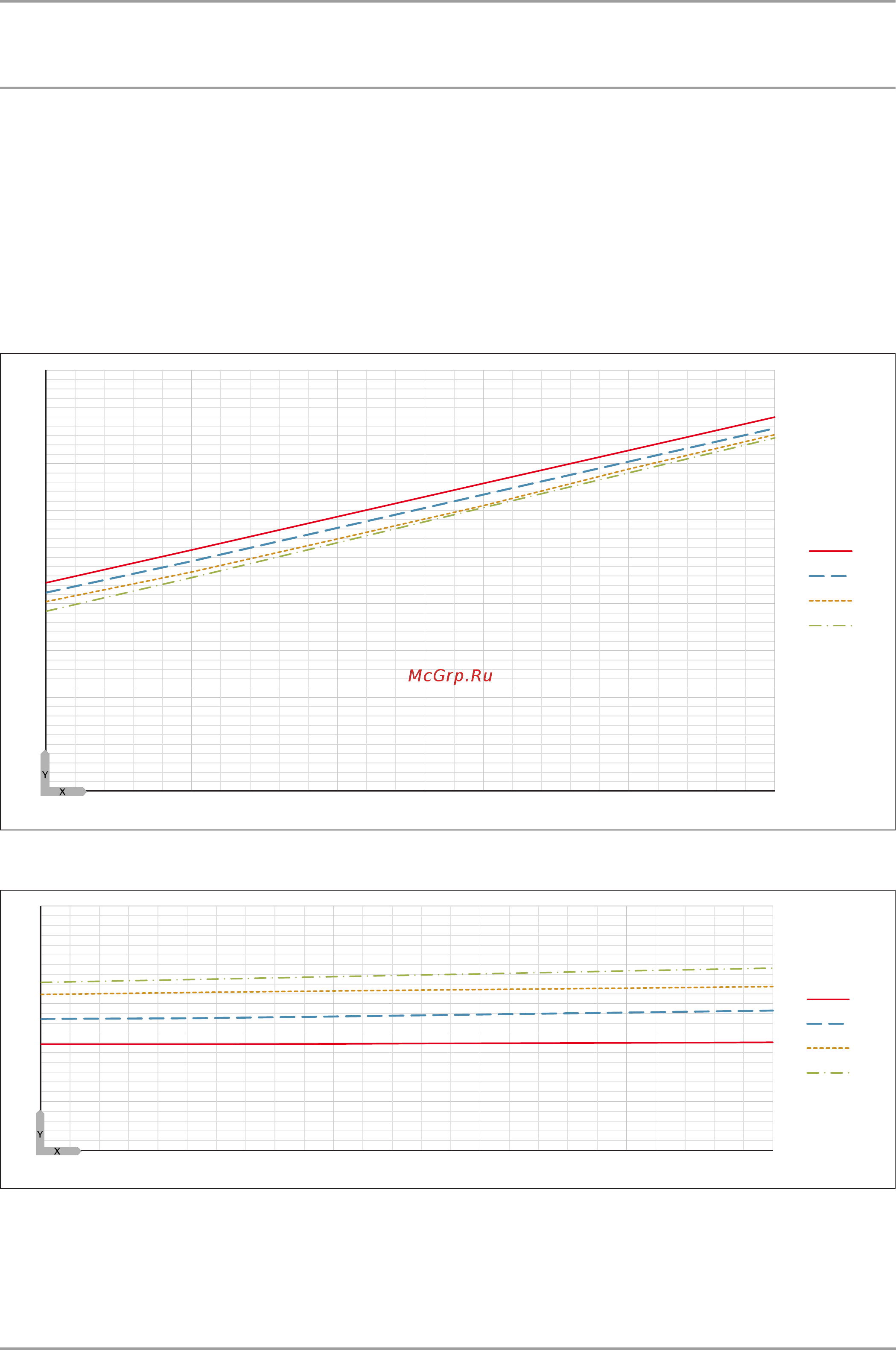

18.12 График производительности WPC 10 S
Обозначения в диаграмме мощности
Y Теплопроизводительность [кВт] / Потребляемая мощность [кВт] / Коэффициент мощности e [-]
X Температура среды WQA на входе [°C]
1 Температура в линии подачи 35 °C
2 Температура в линии подачи 45 °C
3 Температура в линии подачи 55 °C
4 Температура в линии подачи 60 °C
Теплопроизводительность
0
2
4
6
8
10
12
14
16
18
-5 0 5 10 15 20
1
2
3
4
D0000045000
Потребляемая мощность
0
1
2
3
4
5
-5 0 5 10 15 20
1
2
3
4
D0000045000
