Stiebel Eltron WPF 66 [19/43] Электроподключение

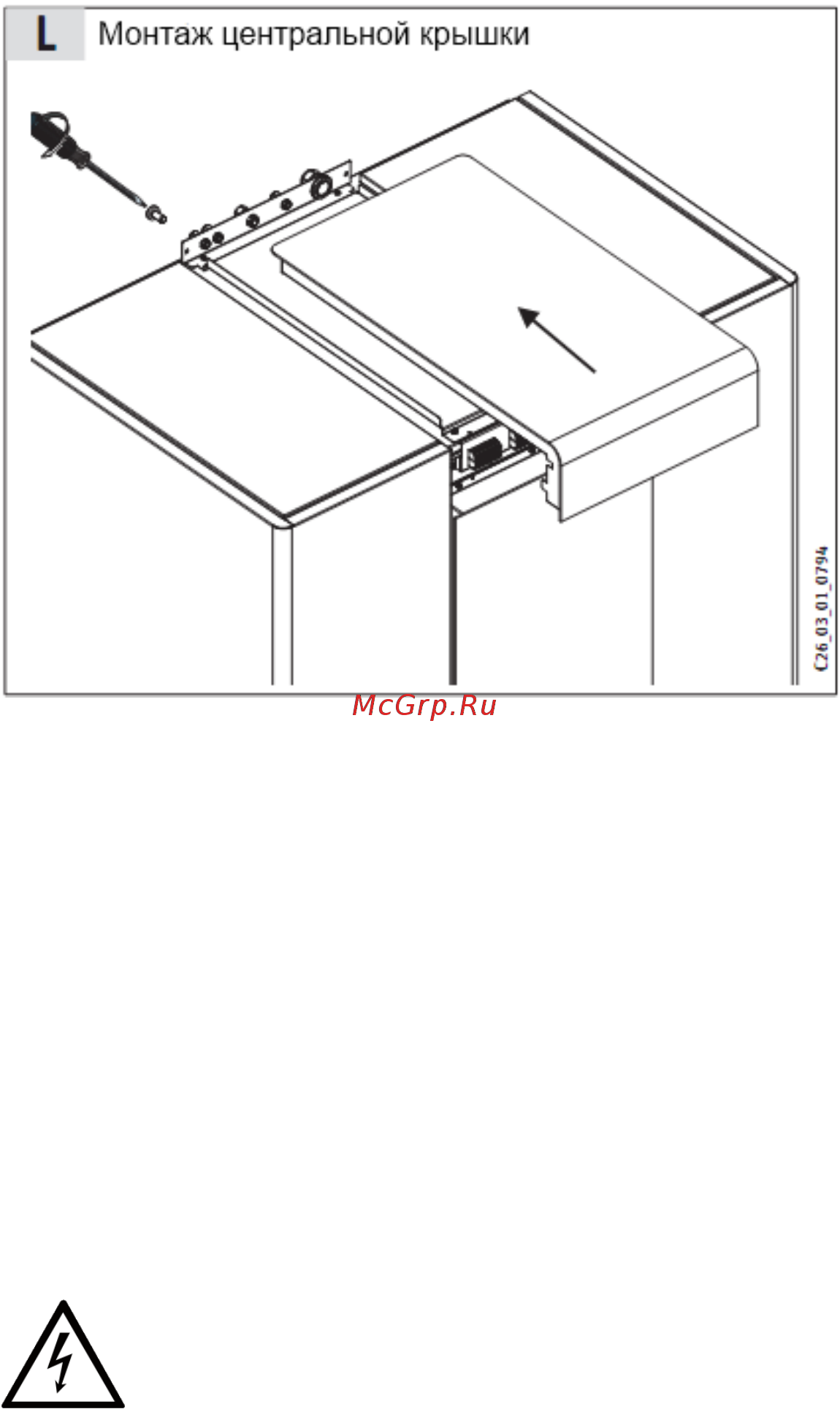

» Положите крышку на центральную часть устройства и направьте ее к задней стенке устройства; затем

зафиксируйте ее двумя винтами.

» Перед монтажом центральной крышки и лицевой панели выполните электроподключение.

8.6 Снятие элементов обшивки

Снятие элементов обшивки выполняется в обратном порядке.

8.7 Электроподключение

Электроподключение устройства должно осуществляться квалифицированным специалистом.

Опасность поражения электротоком!

Перед проведением любых работ отключите оборудование от электросети.

При выполнении работ по электроподключению необходимо соблюдать VDE 0100 (или местные требования) и

требования вашего предприятия электроснабжения.

Для отключения теплового насоса от электросети должен быть предусмотрен дополнительный разъединитель с

минимальным расстоянием между контактами на всех полюсах 3 мм. Для этой цели можно использовать контакторы,

разъединители, плавкие предохранители, и т.п.

Клеммный блок расположен над панелью управления. Снимите крышку клеммного блока (см. Рис. К).

Возможны следующие подключения:

— электропитание блока управления теплового насоса IWS

— электропитание компрессора

— электропитание насоса солевого раствора

— магистральная шина (J-Y (St) 2x2x0.8)

Обеспечьте правильность подключения всех проводов.

— сигнал включения автономной работы на клемме X4/2. Для этого снимите перемычку между X4/L и X4/2.
