Thomson T43FSE1170 [9/24] Разъемы подключения

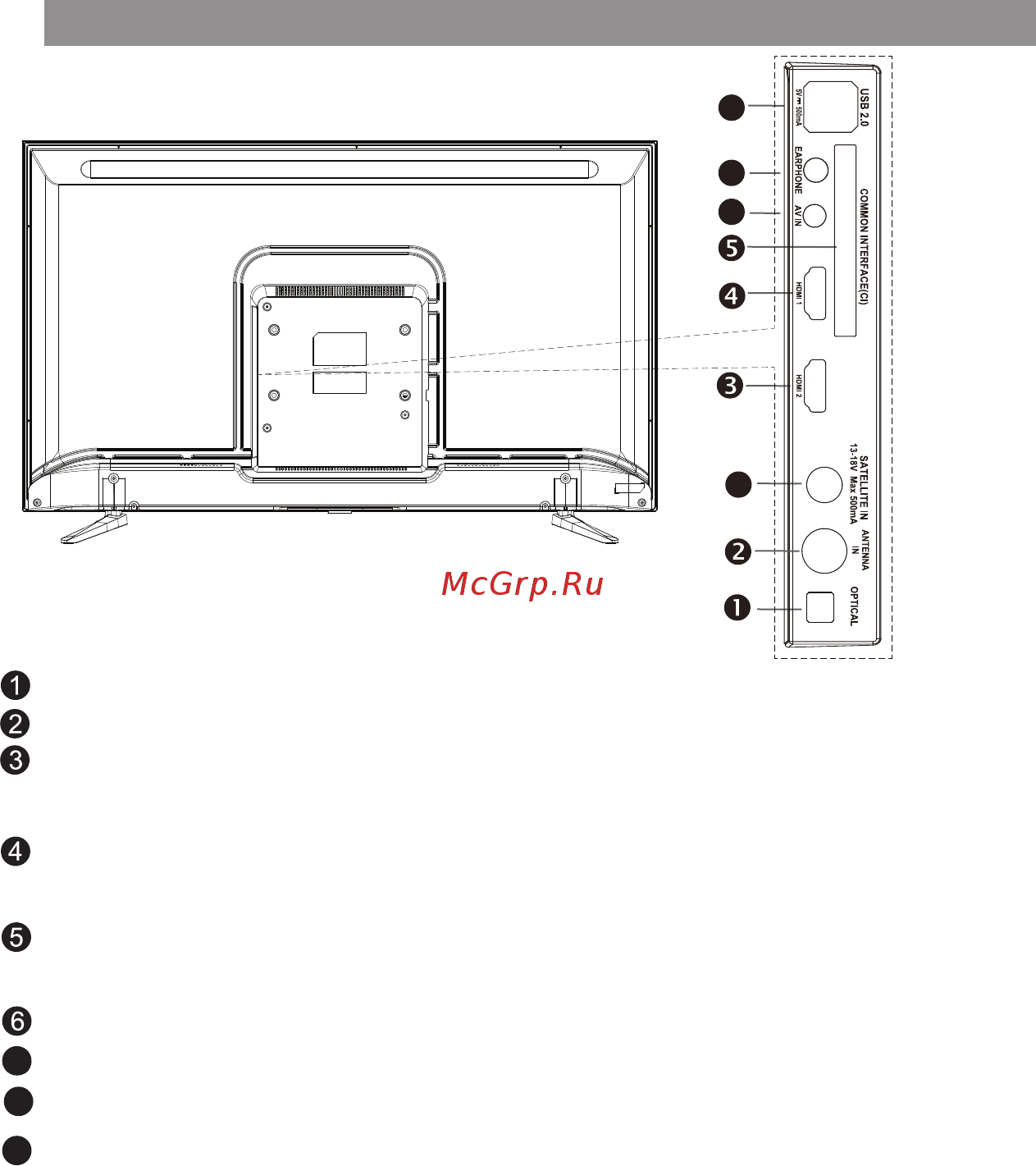

Общий вид устройства

Разъемы подключения

Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

Функции, доступные через данное подключение, зависят от Вашего оператора.

Все подключения модуля выполнять только на выключенном устройстве.

ANTENNA IN (вход) Разъем подключения к антенне или кабельному ТВ.

Разъем подключения видео и звука от HDMI стройств и вывод звука на HDMI устройства.

Все подключения кабеля HDMI необходимо выполнять на выключенных устройствах.

HDMI 2(ARC) (вход\ выход звука)

Разъемы подключения видео и звука от HDMI устройств. Все подключения кабеля HDMI

необходимо выполнять на выключенных устройствах.

HDMI 1 (вход)

OPTICAL (выход) разъем вывода цифрового звука.

COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.

USB 2.0

(вход) подключение совместимых USB устройств ( выход тока не более 500mA).

EARPHONE

(выход) Разъем подключения наушников.

Вход видео и звука композитного сигнала (через адаптер*). AV IN

* Внимание! Адаптеры подключения изображения или звука режима AV могут отсутствовать в

комплектации телевизора и приобретаются отдельно.

SATELLITE IN (вход) Разъем для подключения кабеля от конвертера спутниковой антенны или

от DiSEqC -переключателя (13-18 В / выход тока не более 500 мА ).
