D-Link DI-524UP Инструкция по эксплуатации онлайн [34/85] 40646

 DCS –2000 – Интернет-камера D-Link, применяемая для наблюдения за безопасностью.

 DVC –1000 – Видеофон D-Link, используемый для видео конференций.

Внешние сервисы могут быть изменены путем нажатия на соответствующий значок редактирования

или удалены нажатием соответствующего значка удаления. Таким образом, для настройки

виртуального сервера доступны семь полей. В большинстве случаев, необходимо настроить только

IP-адрес виртуального сервера. Для включения уже существующего виртуального сервера, нажмите

на соответствующую кнопку Edit, настройте соответствующие поля и установите поля Status в

состояние Enabled. Для настройки других виртуальных серверов для маршрутизатора, настройте

следующие поля и нажмите на Apply.

Virtual Server Включите (enable) или выключите (disable) определенный виртуальный сервер.

Name Введите имя виртуального сервера. Если Вы выбрали предустановленный виртуальный

сервер из списка, его имя появится в этом поле.

Private IP Введите IP-адрес виртуального сервера.

Protocol Type Тип протокола, используемого для виртуального сервера. Пользователь может

выбрать TCP, UDP или Both, в зависимости от типа применяемого виртуального сервера.

Private Port Введите номер порта компьютера виртуального сервера. Существующие правила

виртуальных серверов, уже имеют в настройках обычно используемые номера портов

Public Port Введите номер порта устройства со стороны WAN сети, который будет иметь доступ

к только что настроенному виртуальному серверу. Обычно этот номер порта идентичен номеру

порта Private Port. Для существующих правил виртуального сервера менять этот порт обычно не

надо.

Schedule Настройте расписание, по которому Вы желаете, чтобы эти виртуальные серверы

были доступны. Нажатие на кнопку Always позволит осуществлять доступ ко всем серверам в

любое время. Пользователь может также установить строгий временной период, отметив кнопку

From и настроив временной период для доступа.

Пример настройки виртуального сервера

Рассмотрим создание виртуального сервера на примере HTTP-сервера.

У нас в подсети LAN есть HTTP сервер с адресом 192.168.0.33 и надо дать к нему доступ из

Интернета.

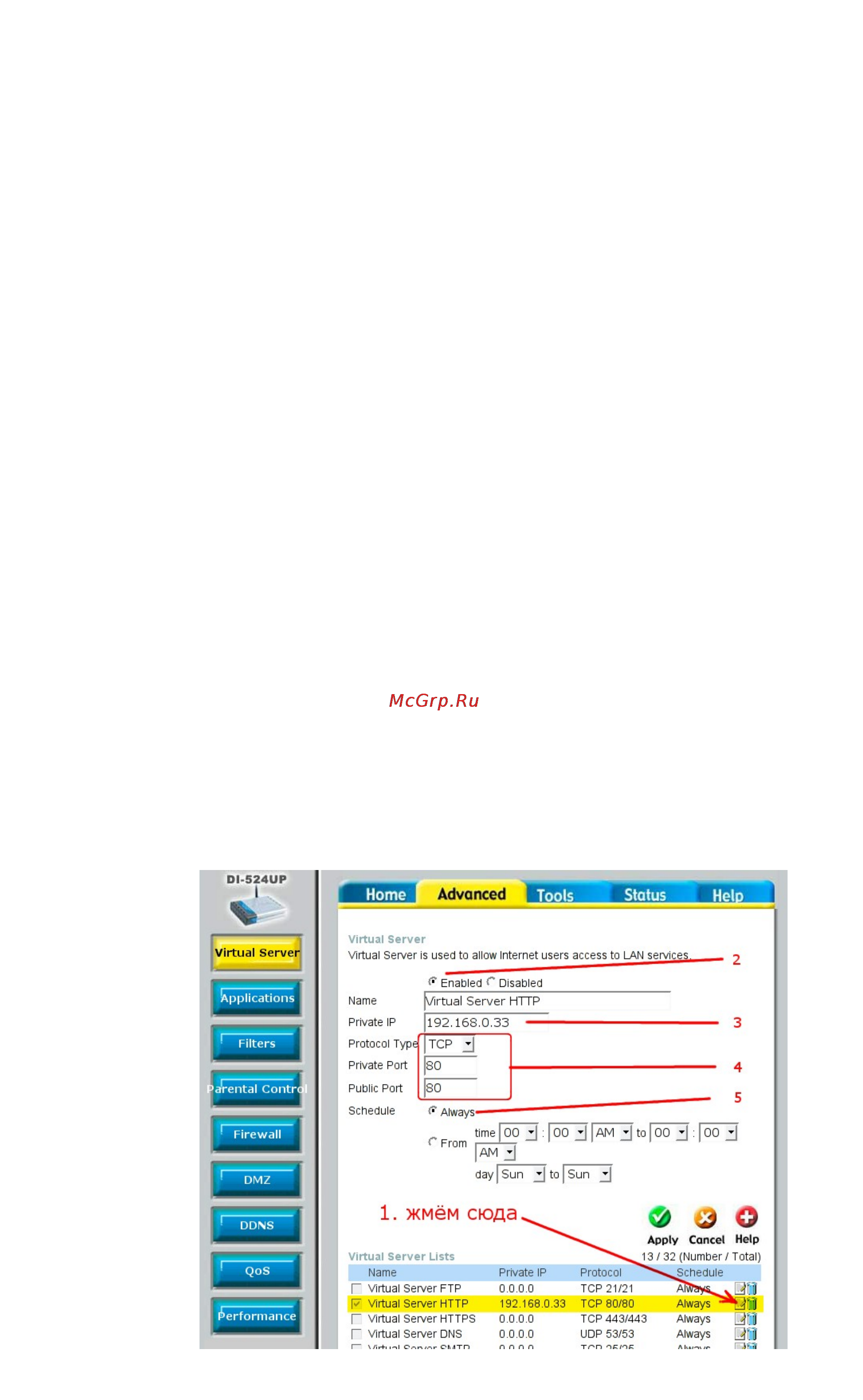

1. Нажимаем иконку редактирования справа от выбранного сервера - при этом параметры сервера

появляются в полях редактирования вверху странички

(рис.2)
