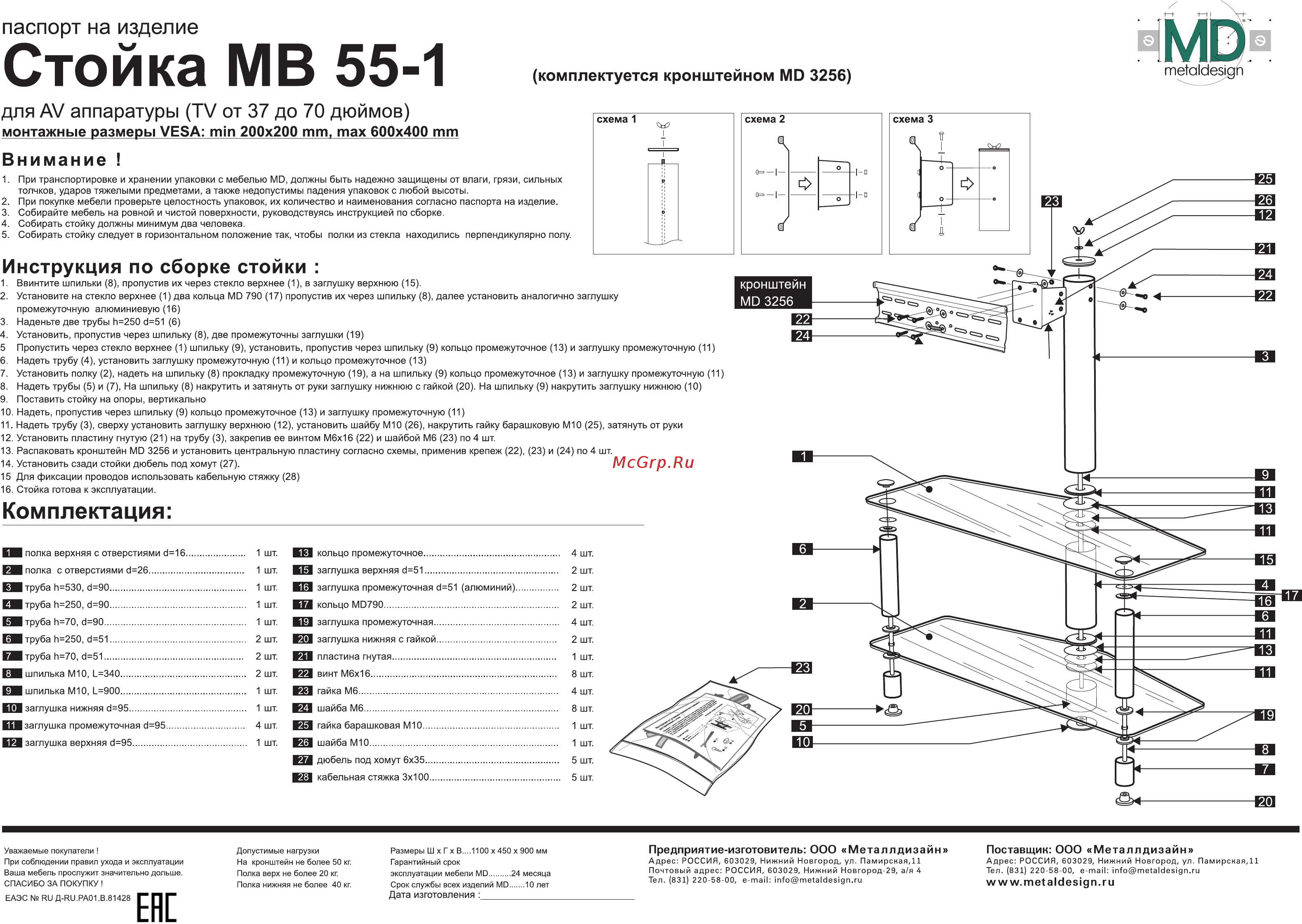

М паспорт на изделие Стойка МВ 55 1 metaldesh комплектуется кронштейном MD 3256 для AV аппаратуры TV от 37 до 70 дюймов схема 2 схема 3 монтажные размеры VESA min 200x200 mm max 600x400 mm Внимание 1 При транспортировке и хранении упаковки с мебелью МО должны быть надежно защищены от влаги грязи сильных толчков ударов тяжелыми предметами а также недопустимы падения упаковок с любой высоты 2 При покупке мебели проверьте целостность упаковок их количество и наименования согласно паспорта на изделие 3 Собирайте мебель на ровной и чистой поверхности руководствуясь инструкцией по сборке 4 Собирать стойку должны минимум два человека 5 Собирать стойку следует в горизонтальном положение так чтобы полки из стекла находились перпендикулярно полу Инструкция по сборке стойки 1 Ввинтите шпильки 8 пропустив их через стекло верхнее 1 в заглушку верхнюю 15 2 Установите на стекло верхнее 1 два кольца MD 790 17 пропустив их через шпильку 8 далее установить аналогично заглушку промежуточную алюминиевую 16 3 Наденьте две трубы h 250 d 51 6 4 Установить пропустив через шпильку 8 две промежуточны заглушки 19 5 Пропустить через стекло верхнее 1 шпильку 9 установить пропустив через шпильку 9 кольцо промежуточное 13 и заглушку промежуточную 11 6 Надеть трубу 4 установить заглушку промежуточную 11 и кольцо промежуточное 13 7 Установить полку 2 надеть на шпильку 8 прокладку промежуточную 19 а на шпильку 9 кольцо промежуточное 13 и заглушку промежуточную 11 8 Надеть трубы 5 и 7 На шпильку 8 накрутить и затянуть от руки заглушку нижнюю с гайкой 20 На шпильку 9 накрутить заглушку нижнюю 10 9 Поставить стойку на опоры вертикально 10 Надеть пропустив через шпильку 9 кольцо промежуточное 13 и заглушку промежуточную 11 11 Надеть трубу 3 сверху установить заглушку верхнюю 12 установить шайбу М10 26 накрутить гайку барашковую М10 25 затянуть от руки 12 Установить пластину гнутую 21 на трубу 3 закрепив ее винтом М6х16 22 и шайбой Мб 23 по 4 шт 13 Распаковать кронштейн MD 3256 и установить центральную пластину согласно схемы применив крепеж 22 23 и 24 по 4 шт 14 Установить сзади стойки дюбель под хомут 27 15 Для фиксации проводов использовать кабельную стяжку 28 16 Стойка готова к эксплуатации кронштейн MD 3256 El Комплектация ЕИ труба h 530 d 90 1 шт а кольцо промежуточное 4 а заглушка верхняя d 51 2 а заглушка промежуточная d 51 алюминий 2 ЕИ труба h 250 d 90 1 шт ИМ кольцо MD790 2 Шполка верхняя с отверстиями d 16 1 шт ж полка с отверстиями d 26 1 шт ЕИ труба h 250 d 51 2 шт а заглушка промежуточная 4 гж заглушка нижняя с гайкой 2 И труба h 70 d 51 2 шт ш пластина гнутая 1 ЕН труба h 70 d 90 1шт ЕН шпилька М10 L 340 2 шт Ж винт М6х16 8 ЕИ шпилька М10 L 900 1 шт Ж гайка Мб 4 Ш заглушка нижняя d 95 1 шт Е1 шайба Мб 8 МВ за гл ушка промежуточная d 95 4 шт гайка барашковая М10 1 КЗ заглушка верхняя d 95 1 шт ИД шайба М10 1 дюбель под хомут 6x35 5 EJ кабельная стяжка 3x100 5 Уважаемые покупатели При соблюдении правил ухода и эксплуатации Ваша мебель прослужит значительно дольше СПАСИБО ЗА ПОКУПКУ ЕАЭС ВЦ Д Ви РА01 В 81428 ЕНЕ Допустимые нагрузки На кронштейн не более 50 кг Полка верх не более 20 кг Полка нижняя не более 40 кг Размеры Ш х Г х В 1100 х 450 х 900 мм Гарантийный срок эксплуатации мебели МО 24 месяца Срок службы всех изделий МО 10 лет Дата изготовления _____________ Предприятие изготовитель ООО Металлдизайн Поставщик ООО Металлдизайн Адрес РОССИЯ 603029 Нижний Новгород ул Памирская 11 Почтовый адрес РОССИЯ 603029 Нижний Новгород 29 а я 4 Тел 831 220 58 00 e mail info metaldesign ru Адрес РОССИЯ 603029 Нижний Новгород ул Памирская 11 Тел 831 220 58 00 e mail info metaldesign ru www metaldesign ru
