5

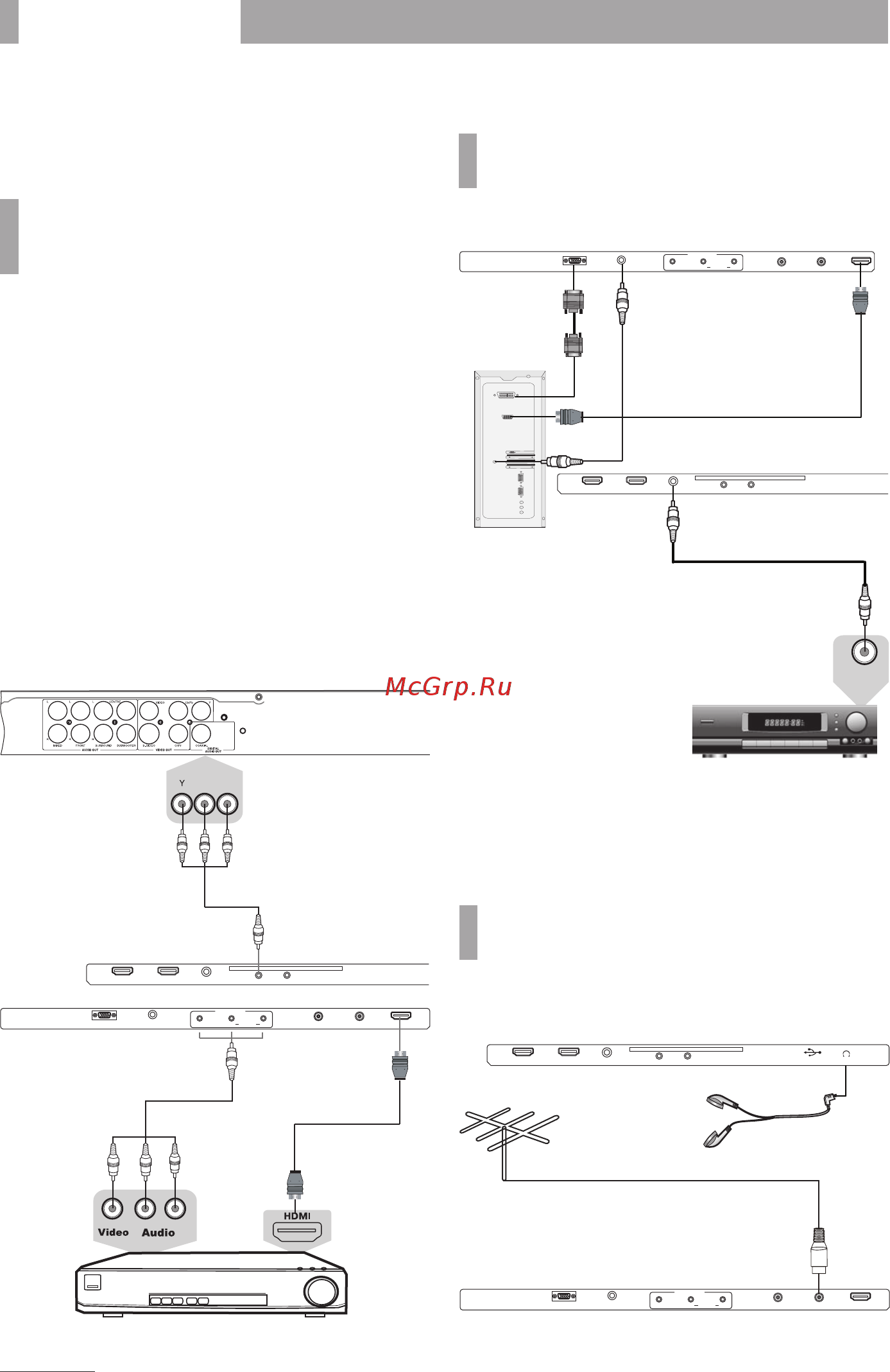

пОДКлЮЧЕНИЕ К СпУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕлЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИгРОВАЯ
пРИСТАВКА, DVD-плЕЕР И Т.п.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
Используйте кабель 3RCA-3RCA для подключения
к разъемам
VIDEO, L, R на нижней панели телевизора
или соответствующий AV-переходник
(в комплектацию не
входит)
для подключения к разъему AV на боковой панели
телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).
Нижняя панель телевизора*
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод С
Метод В
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Боковая панель телевизора*
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
ANTHDMI1PC AUDIO INPC
100-240 ~
50/60 Гц
ANTHDMI1PC AUDIO INPC
SAT
VIDEOAUDIO RL
AV INPUT
пОДКлЮЧЕНИЕ К пЕРСОНАлЬНОМУ
КОМпЬЮТЕРУ И К УСИлИТЕлЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный компьютер
Coax In
Боковая панель телевизора*
Нижняя панель телевизора*
ANTHDMI1PC AUDIO INPC
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
SAT
VIDEOAUDIO RL
AV INPUT
пОДКлЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОгО КАбЕлЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Боковая панель телевизора*
Нижняя панель телевизора*
HDMI2 HDMI3
CI
DIGITAL AUDIO
OUT
YPbPrAV
EARPHONEUSB
ANTHDMI1PC AUDIO INPC
SAT
VIDEO AUDIO RL
AV INPUT
* На рисунке схематично изображены панели телевизора 32LEM-1037/TS2C.
