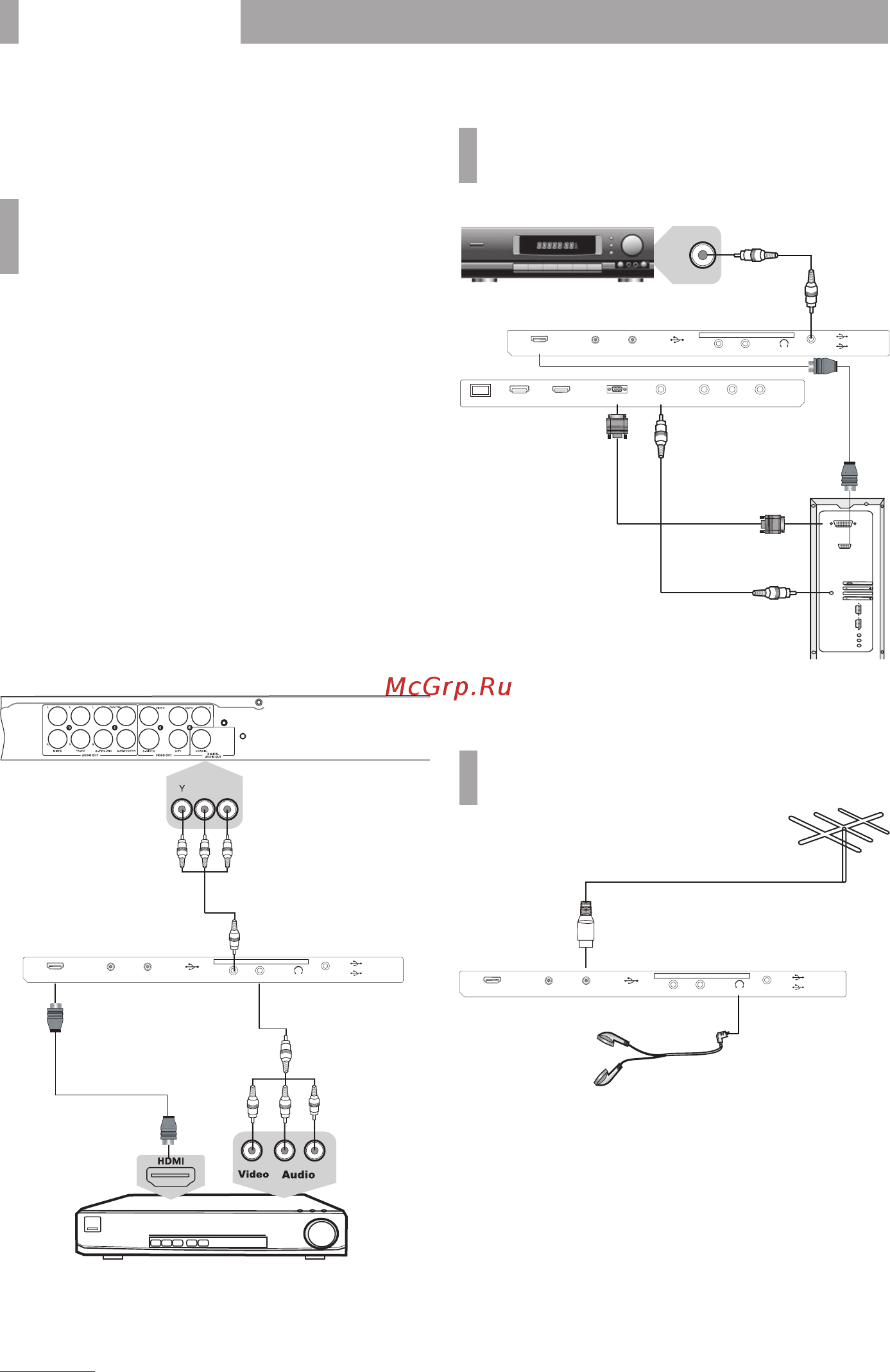

ПОДКЛЮЧЕНИЕ
* На рисунках схематично изображены панели телевизоров соответствующих серий.
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод С
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Метод А
Метод В
HDMI3SAT ANT USB1
YPbPrAVEARPHONE
USB2
USB3
DIGITAL AUDIO
OUT
CI
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
HDMI3 SATANT USB1
YPbPrAVEARPHONE
USB2
USB3
DIGITAL AUDIO
OUT
CI
LAN HDMI1 HDMI2 PCPC AUDIO INVIDEO LR
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
HDMI3SAT ANT USB1
YPbPrAVEARPHONE
USB2
USB3
DIGITAL AUDIO
OUT
CI
Содержание
- Приложение к руководству по эксплуатации p.1
- Телевизоры цветного изображения жидкокристаллические led p.1
- Led жк телевизоры со встроенным цифровым тв тюнером и wi fi p.1
- Прочитайте внимательно перед эксплуатацией p.1
- Содержание p.2
- Информация об энергопотреблении p.2
- Информация о сертификате соответствия p.2
- Винт 6 шт p.3
- Общий вид панелей управления p.4
- Подключение p.5
- Подключение наушников и антенного кабеля p.5
- Подключение к спутниковым ресиверам цифровым телевизионным тюнерам и цифровому устройству игровая приставка dvd плеер и т п p.5
- Подключение к персональному компьютеру и к усилителю p.5
- Внимание p.5
- Dvb t t2 dvb c mpeg2 4 dvb s2 p.6
- X200 400x400 p.6
- Pal secam dk i bg l p.6
- Ii iso 13406 2 p.6
- I 480p 576i 576p 720p 50 гц 720p 60 гц 1080i 50 гц 1080i 60 гц p.6
- Dvi hdmi rgb 60 гц 800х600 1024х768 hdmi hdmi yuv 50 гц 576p 720p 1080p 2160p yuv 60 гц 480p 720p 1080p 2160p p.6
- 4 ггц 2 462 ггц p.6
- Х2160 p.6
- 4 13 3 26 p.6
- Х1080 p.6
- 1b g n p.6
- Технические характеристики 6 p.6
- 140 165 p.6
- Продукция должна храниться в сухих проветриваемых складских помещениях при температуре не ниже 5 с p.6
- 1 5000 1 p.6
- Несъемный p.6
- Мы постоянно улучшаем качество нашей продукции поэтому дизайн функциональное оснащение алгоритмы работы комплектация и технические характеристики изделия могут быть изменены без предварительного уведомления p.6
- До 150 мбит с p.6
- X721x254 1244x782x254 1461х906х285 p.6
- X659x92 7 1244x723x97 1461х843х85 5 p.6
