Подготовка к эксплуатации

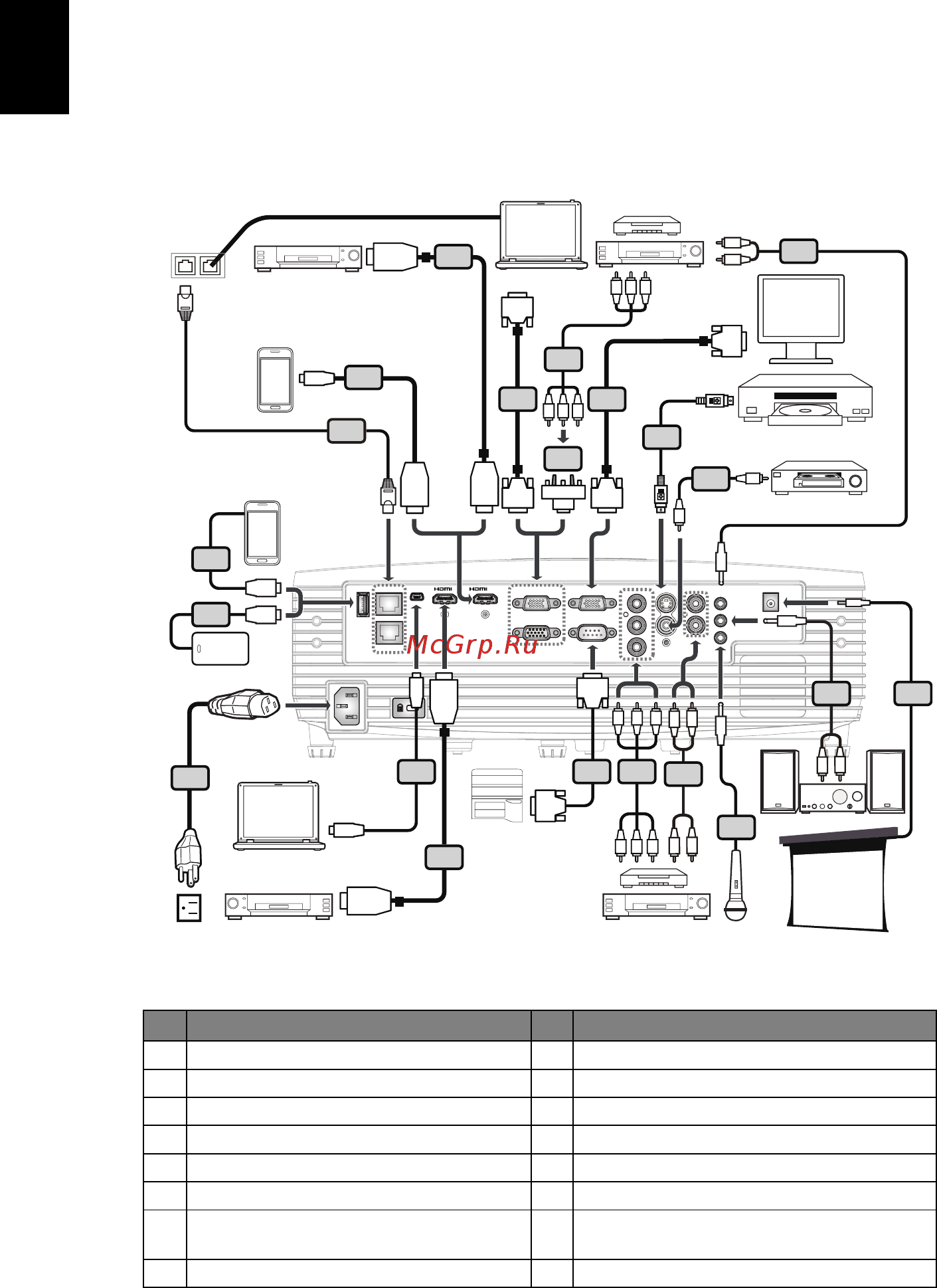

Подключение проектора
# Описание # Описание
1 Кабель питания 9 Кабель композитного видеосигнала
2 USB кабель для зарядки устройства 10 Кабель аудио Jack/RCA
3 Кабель ЛВС 11 Кабель постоянного тока, 12 В
4 Кабель MHL (MicroUSB-HDMI) 12 Микрофонный кабель
5 Кабель HDMI 13 Кабель RS232
6 Кабель VGA 14 Кабель USB
7 Переходник с VGA на компонентный
(HDTV) интерфейс
15 Кабель компонентного видеосигнала с
3-мя разъемами RCA
8 Кабель S-Video
HDBaseT
1/MHL
DC 5V OUT LAN Min-USB
VGA IN 1 VGA OUT
2
Y
S-VIDEO
VIDEO
AUDIO IN L
AUDIO IN
MIC-IN
AUDIO OUT
AUDIO IN R
Pr/Cr
Pb/Cb
RS232
VGA IN 2
12V DC
RS232
RS232
13
RS232
HDTV adapter
7
15
RBG
RBG
D-Sub
D-Sub
6
HDMI
HDMI
5
HDMI
HDMI
5
USB
USB
14
HDMI
4
USB
MHL
R
W
10
R
W
10
D-Sub
D-Sub
6
8
12
R
W
W
R
10
3
2
2
Y
Y
9
11
R
G
B
15
RG
B
1
Выход видео
Проигрыватель
DVD ,
ТВ-приставка,
приемник HDTV
Проигрыватель DVD
Интернет
Внешний аккумулятор
Проигрыватель
Проигрыватель DVD ,
ТВ-приставка,
приемник HDTV
Смартфон
Выход S-Video
