Draper BARONET 130088B [2/2] Размеры корпуса

Draper BARONET 130104B [2/2] Размеры корпуса

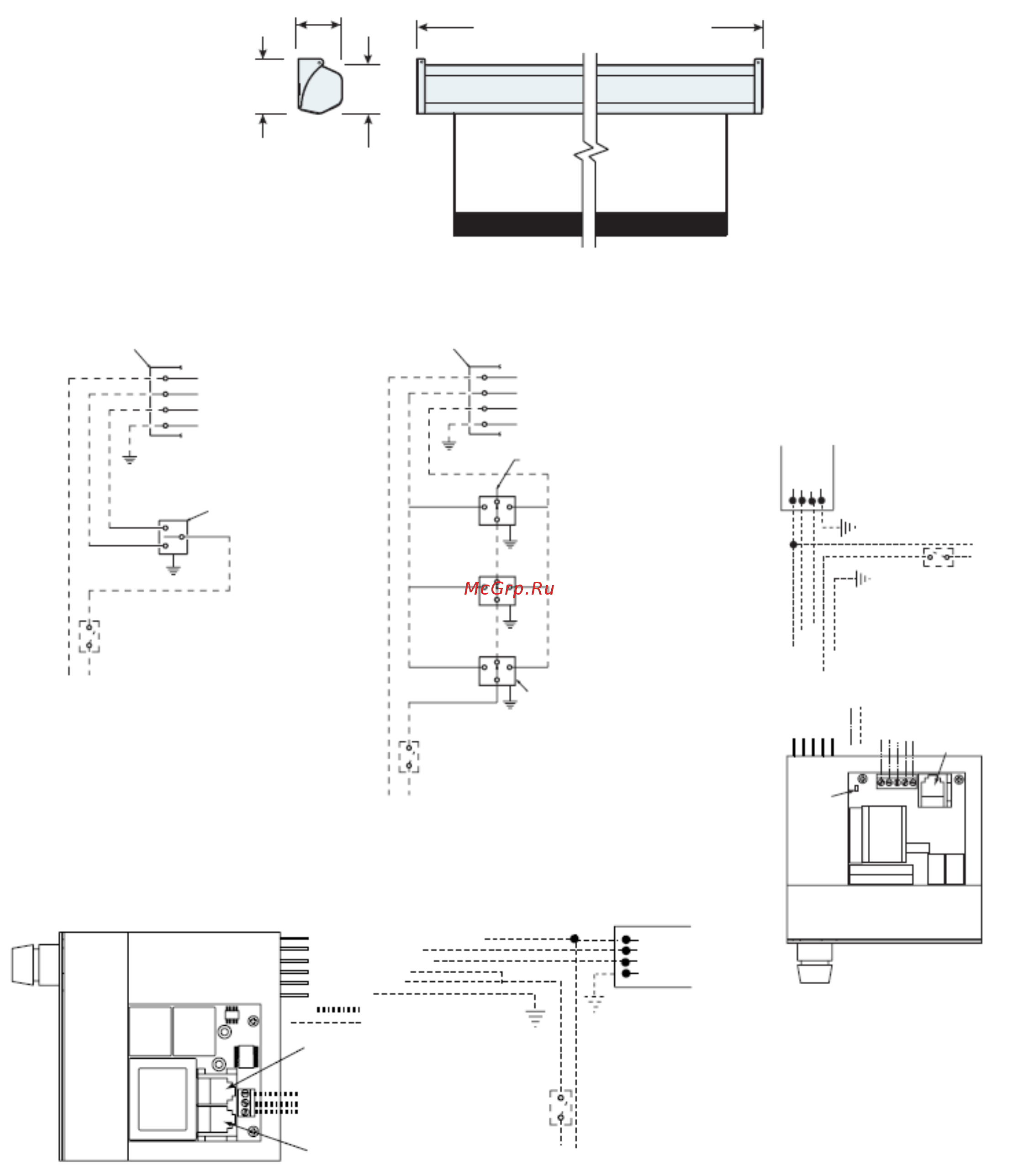

Размеры корпуса
Ширина полотна + 146 мм
Поверхность
просмотра
83 мм
83 мм 96 мм
Электрическая схема
Типовое управление
Распределительная
коробка с левого
края экрана
Нефиксируемое управление
Распределительная
коробка с левого
края экрана
Двухсторонняя последовательная
связь (RS232) с MC1
См. инструкцию по последовательному интерфейс
у
RS232 для использования его вместе с MC1.
Внутренняя проводка экрана
Белый (общий)
Черный (вниз)
Красный (вверх)
Зеленый (заземление)
Пунктиром показана проводка,
выполняемая электромонтажником
Белый (общий) к экрану 110/220В пер. тока
Красный к экрану (направленный)
Коричневый к экрану (направленный)
Желтый к сети 110/220В пер. тока
Черный к сети 110/220В пер. тока
Зеленый - заземление
Другой вариант низковольтной проводки
Проводка, выполняемая электриком
Порт Eye для приема сигналов ИК-Eye, РЧ или
светодиодного переключателя. Если требуется
использовать более одного вместе с модулем LVC-
III, то нужен распределитель.
3-кнопокчный настенный переключатель
DOWN (вниз) – черный
COM (общий) – белый
UP (вверх) – красный
Порт Aux для подключения дополнительных модулей
LVC-III (до 6 соединений от порта Aux до порта Eye)
Внутренняя проводка экрана
Белый (общий)
Красный (вверх)
Черный (вниз)
Зеленый (заземление)
Месторасположение
переключателя с ключом,
если таковой имеется
Электрическая схема низковольтного или беспроводного
управления
Управляющий Другая одноблочная
переключатель распределительная
Синий коробка
Красный Мин. 4” х 2 1/8” x 1 7/8” глубина
Черный
Месторасположение
переключателя с ключом, если
таковой имеется
Линия 110В/220В
Линия 110В/220В
Линия переем.
тока 110В/220В
Внутренняя проводка экрана
Белый (общий)
Черный (вниз)
Красный (вверх)
Зеленый (заземление)
Колпачок с белой гайкой и
лентой
Пунктиром показана проводка,
выполняемая электромонтажником
Месторасположение
переключателя с ключом, если
таковой имеется
Другая одноблочная распределительная
коробка
Мин. 4” х 2 1/8” x 1 7/8” глубина
3 представления. Более или менее
равнораспределенная
Красный Синий
Черный
Красный Синий
Черный
Красный Синий
Черный
Внутренняя проводка экрана
Белый (общий)
Черный (вниз)
Красный (вверх)
Зеленый (заземление)
Месторасположение
переключателя с
ключом, если таковой
имеется
Белый или синий общий)
Красный к экрану (направленный)
Черный к экрану (направленный)
Коричневый – к сети переем. тока
Зеленый/желтый - заземление
Другой вариант низковольтной проводки
Проводка переем.тока,
выполняемая электриком
Данные RS232 от системы управления
Данные RS232 к системе управления
Заземление и общий сигнал ручного переключения
Ручное переключение - вниз
Ручное переключение - вверх
Отверстие для ИК-глазка. Для приемника
радиочастот или светодиодного переклюю-
чателя требуется приемный распределитель и
источник питания. Подключите приемни
к
радиочастот или светодиодный переключатель
и источник питания к приемном
у
распределителю, затем проведите кабель от
приемного распределения к порту Eye схемы
MC1.
Программируемый
светодиод
Плавкий
предохранитель
МС1
