D-Link DWL-7700AP [11/18] Подключение беспроводной точки доступа dwl 7700ap к сети
![D-Link DWL-7700AP [11/18] Подключение беспроводной точки доступа dwl 7700ap к сети](/views2/1044241/page11/bgb.png)
35

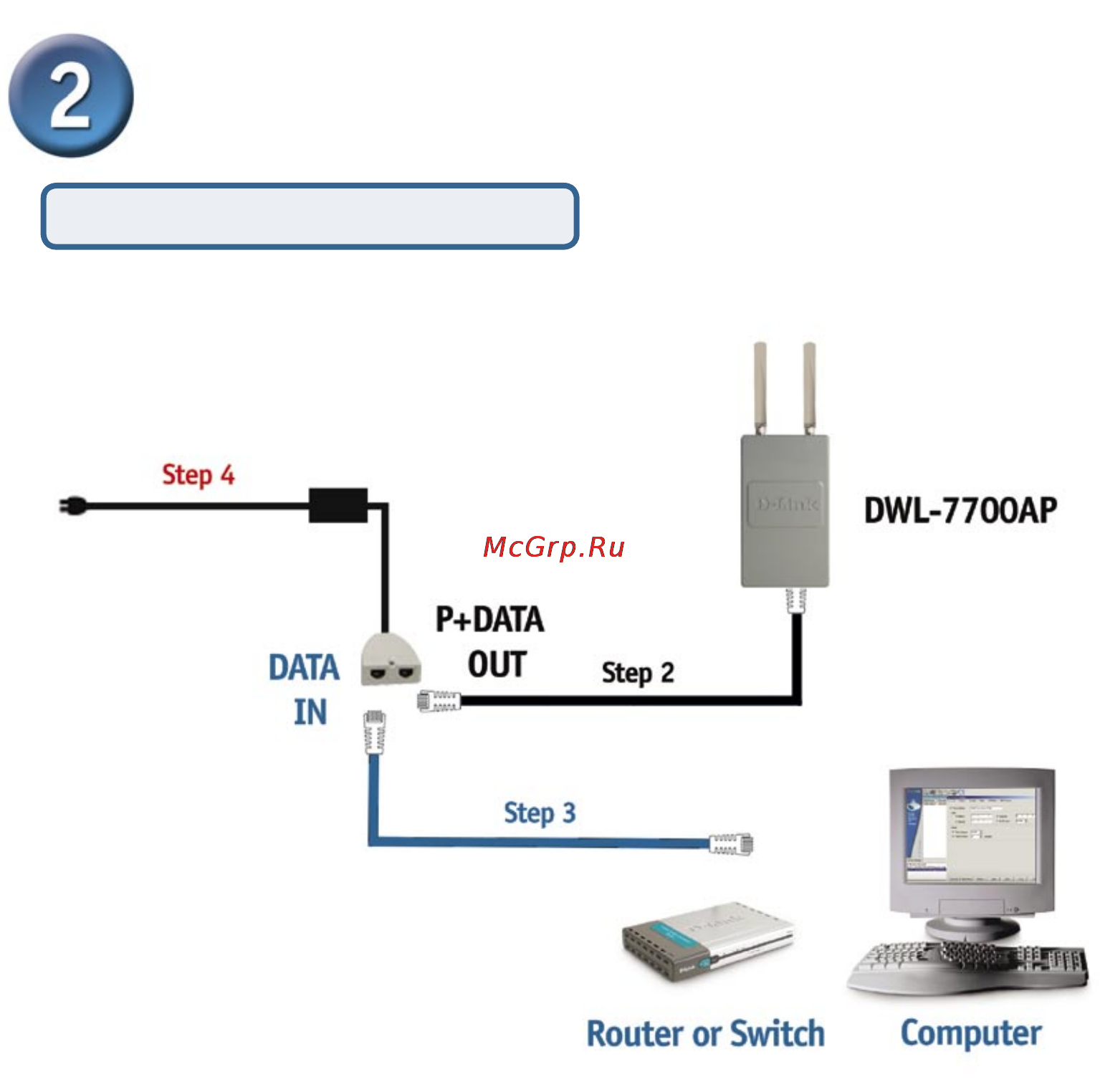

Шаг 1: Вначале выполните физическую установку (пожалуйста, обращайтесь
к страницам 4-8).
Шаг 2: Подключите оставшийся конец прилагаемого кабеля Ethernet
(подключенного к DWL-7700AP на шаге 1 на странице 4) к порту P+ DATA OUT
основного модуля PoE.
Шаг 3: Подключите кабель Ethernet от маршрутизатора/коммутатора или ПК к
порту DATA IN основного модуля PoE.
Шаг 4: Подключите адаптер питания к разъему, помеченному POWER IN, на
основном модуле PoE. Подсоедините шнур питания к адаптеру питания и
розетке сети питания.
Подключение беспроводной
точки доступа DWL-7700AP к сети
Обзор установки оборудования
