DIR-853 Беспроводной двухдиапазонный гигабитный маршрутизатор AC1300
с поддержкой технологии MU-MIMO, USB-портом 3.0 и поддержкой 3G/LTE
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Верхняя и передняя панели

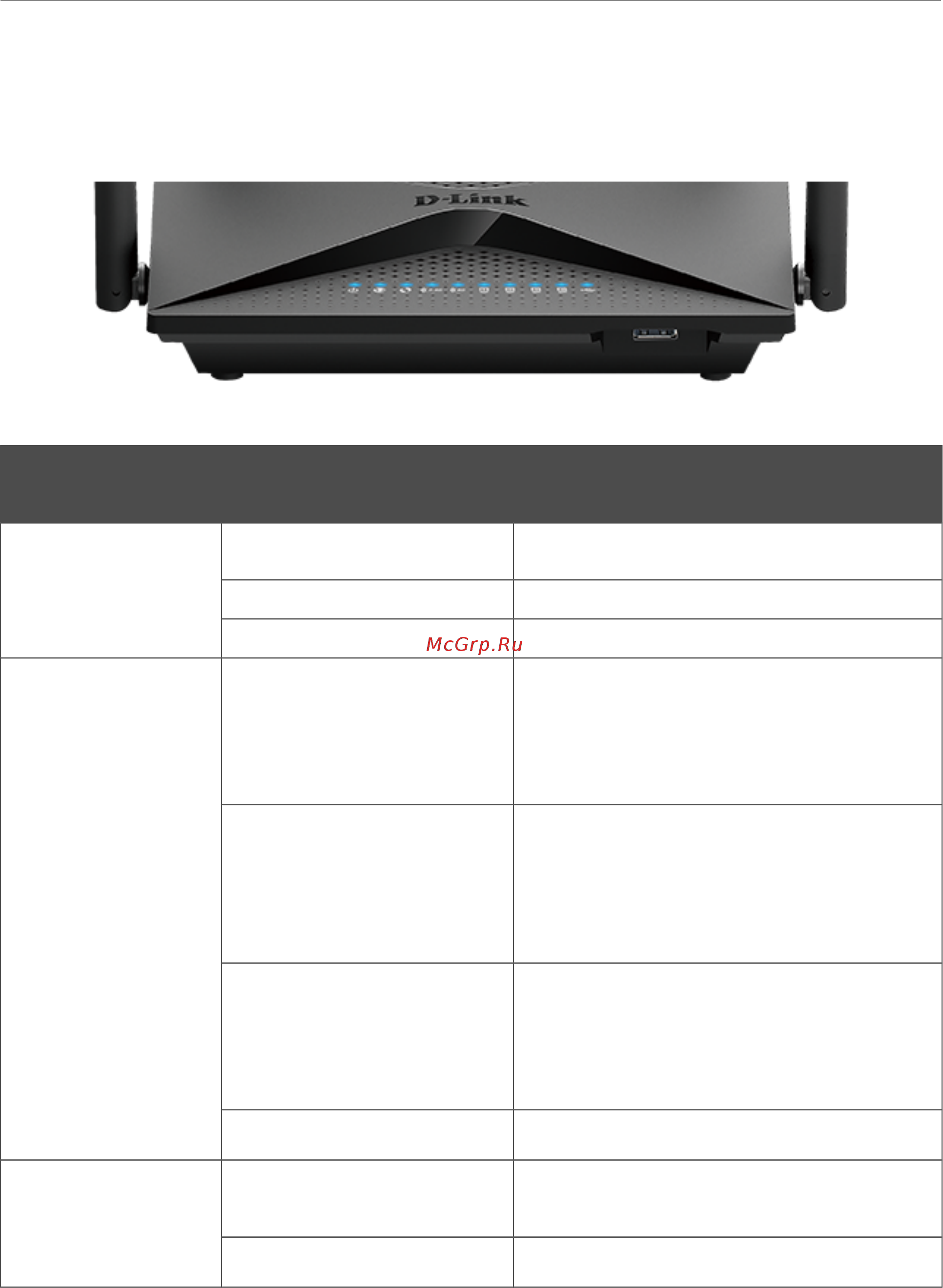

Рисунок 1. Вид верхней и передней панелей DIR-853.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно
(оранжевый)
Загрузка устройства.
Горит постоянно (голубой)
Питание включено.
Не горит
Питание отключено.
Интернет
Горит постоянно (голубой)
• Проводное WAN-соединение по
умолчанию установлено, или
• 3G/LTE WAN-соединение по
умолчанию установлено.
Мигает быстро (голубой)
• Проводное WAN-соединение по
умолчанию активно, или
• 3G/LTE WAN-соединение по
умолчанию активно.
Мигает (оранжевый)
• Проводное WAN-соединение по
умолчанию не установлено, или
• не создано ни одного WAN-
соединения.
Не горит
WAN-кабель не подключен.
WPS
Мигает (голубой)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
Не горит
Функция WPS не используется.
Страница 14 из 231
