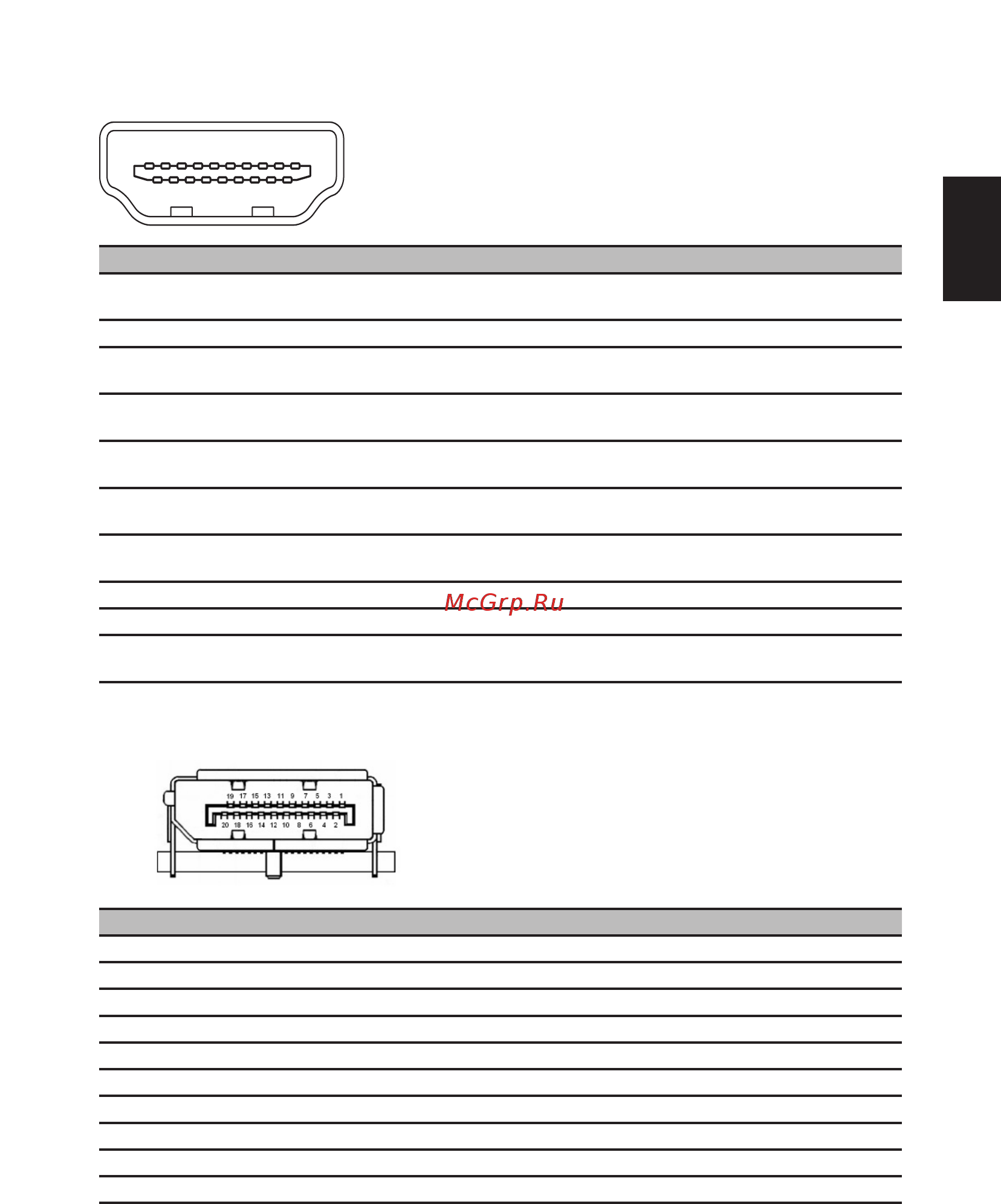

19-контактный сигнальный кабель цветного дисплея
1113151719 97531
26481014 121618
КОНТАКТ № Описание КОНТАКТ № Описание
1 Канал передачи данных TMDS 2+ 2
Экранированный канал передачи
данных TMDS 2
3 Канал передачи данных TMDS 2- 4 Канал передачи данных TMDS 1+
5
Экранированный канал передачи
данных TMDS 1
6 Канал передачи данных TMDS 1-
7 Канал передачи данных TMDS 0+ 8
Экранированный канал передачи
данных TMDS 0
9 Канал передачи данных TMDS 0- 10
Положительная синхронизация
TMDS+
11
TMDS, синхронизация,
экранирование
12
Отрицательная синхронизация
TMDS-
13 CEC 14
Зарезервировано (нормально
замкнутое состояние в устройстве)
15 SCL 16 SDA
17 Земля DDC/CEC 18 Питание +5 В
19
Определение "горячего"
подключения
20-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Осн. кан. - линия 0+ 2 ЗЕМЛЯ
3 Осн. кан. - линия 0- 4 Осн. кан. - линия 1+
5 ЗЕМЛЯ 6 Осн. кан. - линия 1-
7 Осн. кан. - линия 2+ 8 ЗЕМЛЯ
9 Осн. кан. - линия 2- 10 Осн. кан. - линия 3+
11 ЗЕМЛЯ 12 Осн. кан. - линия 3-
13 КОНФИГ. 1 14 КОНФИГ. 2
15 ДОП. КАН.+ 16 ЗЕМЛЯ
17 ДОП. КАН.- 18 Горячее подключение
19 Ввод 20 DP_ПИТ.
