![Sven RT-1000 SV-013110 [26/30] Rt 1000](/views2/1266314/page26/bg1a.png)
Выход ~220 В
3-5A
7-9�
13-15�
12 В
Предохранитель
(нажать для
восстановления)
вход
~220 В, 50 Гц
Звуковая
сигнализация
Модель
Мощность полная, ВА
Мощность активная, Вт
Выходное напряжение, В
Частота, Гц
RT-500
500
300
~220 ± 10%
50
Сделано в Китае/
Made in China.
Ток заряда
l
p
q
m
n
o
3-5A
7-9�
13-15�
Ток заряда
Модель
Мощность полная, ВА
Мощность активная, Вт
Выходное напряжение, В
Частота, Гц
RT-800
800
480
~220 ± 10%
50
Сделано в Китае/
Made in China.
l
p
q
m
n
o
12 В
Выход ~220 В
Выход ~220 В
Предохранитель
(нажать для
восстановления)
вход
~220 В, 50 Гц
Звуковая
сигнализация

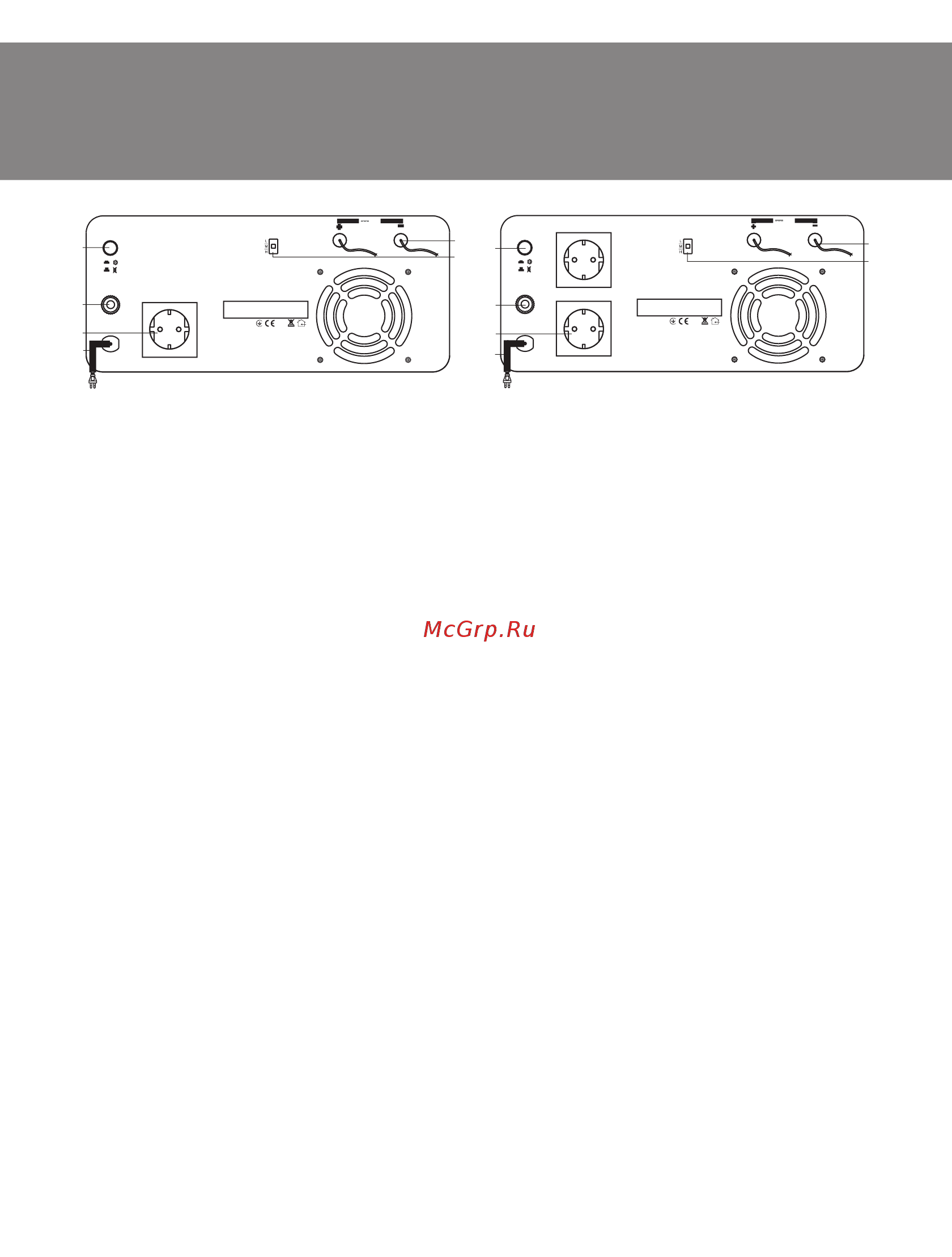

Fig. 3. Rear panel of RT-500 Fig. 4. Rear panel of RT-800*
ENG
25
Operation Manual
RT-500/RT-800/
RT-1000
* Rear panel RT-1000 is the same as that of RT-800.
p 12 V DC: built-in cables to connect battery
q Charging current: switch to select charging current for the battery
5. CONNECTION AND OPERATION
• Place the set (UPS + batteries) in an appropriate position with proper ventilation (free space
around the UPS must be not less than 25 cm).
• Set the three-position switch q on the rear panel of UPS in position, which corresponds to the
capacity of a connected battery, according table 2.
• Connect the battery to the UPS using built-in cables p, observe the polarity.
ATTENTION!!!
• Sparkling is allowed at the touch of power terminals during battery connection to the UPS.
• Before the first UPS using, the battery should be charged without load for not less than 12 hours
(full charge time may vary depending on the capacity and discharge of the connected battery level).
• After that connect the UPS to the grounded single-phase network with the help of power cable o.
The LCD display i will be switched on, the buzzer beeps 4 times. The output voltage indicator a will
display the figure “220”. You don't need to turn on the UPS after its connection to the network with
the button k, the “autostart” function will start it automatically.
• The battery must be charged. To do this, the UPS is to be in switched on position till the battery is
charged completely (5 segments of the battery indicator must light).
• Connect devices-consumers to the UPS when it is switched off. To do this, insert plugs of
consumers into UPS sockets n.
• Insert the UPS plug into a socket once more, “autostart” function will start it automatically. LCD
display i will turn on, buzzer beeps 4 times shortly. The figure “220” will be displayed on the output
voltage indicator a. Then turn on the connected devices using their switches (turn on the most
powerful device first and the most low-powered should be last turned on the last).
Notes:
• When the occasion requires disconnecting the UPS enforced, unplug devices-consumers and turn
off the UPS in manner aforesaid. Press and hold the button h within 4 seconds to restart the UPS.
The buzzer beeps four times and the output voltage indicator a will display the figure “220”.
• If the UPS is not used for a long time, the battery is to be charged once every three months. We
recommend to read the manufacturer’s manual for the proper maintenance of the battery.
• If the UPS is not used for a long time, unplug it and disconnect the battery set. As this UPS has the
autostart function, a power supply failure will result in the UPS automatic starting.
