Сокол КСТ-15 Дуб сонома [2/2] Изделие готово к эксплуатации

Сокол КСТ-15 Дуб сонома [2/2] Изделие готово к эксплуатации
6
1
2
1
2
3

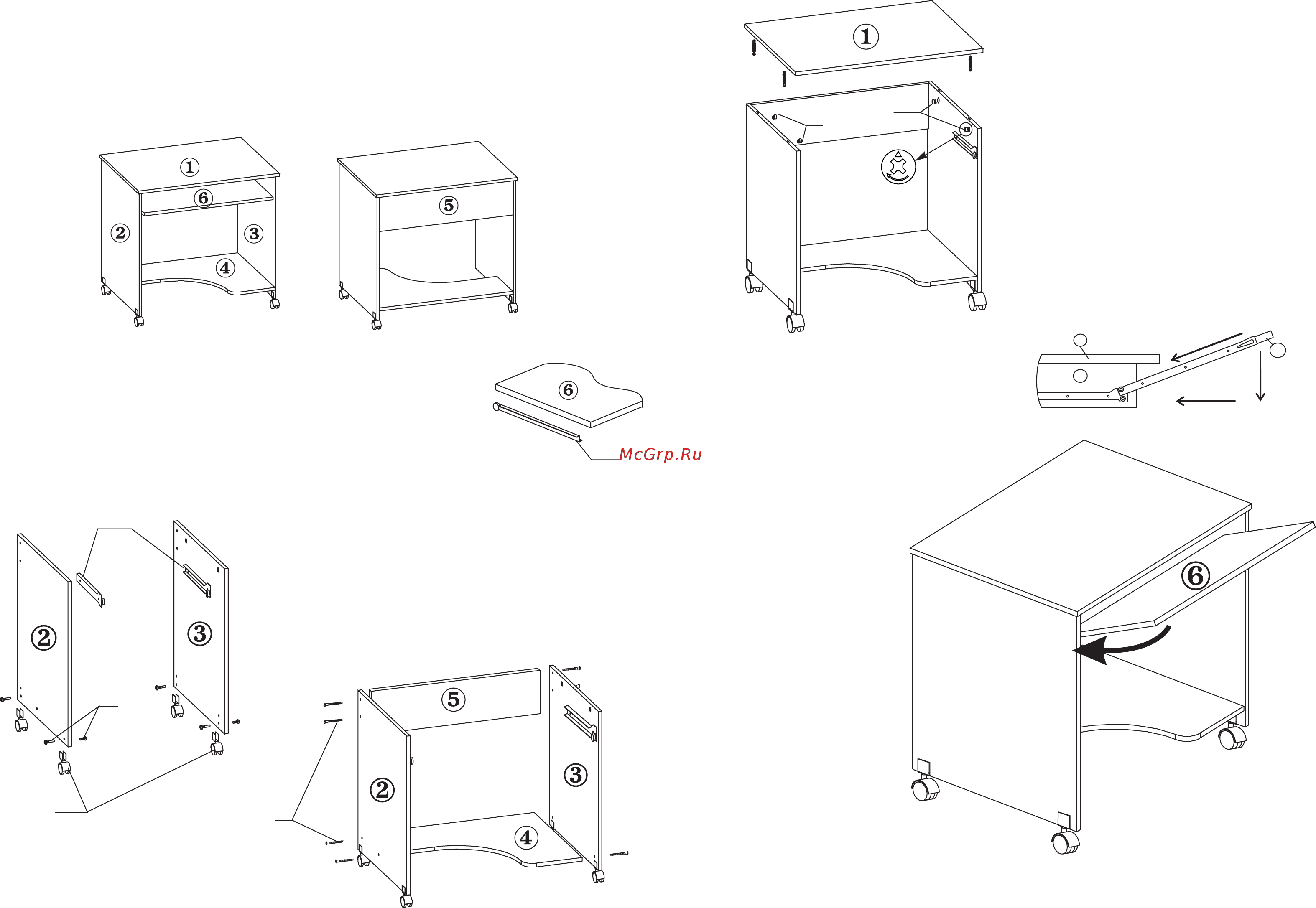

3.4. Установите выкатную полку дет.№6
на направляющие, закрепленные на
боковых стенках №2 и №3. Для этого
наклоните ее, и заведите ролики на
выкатной полке за ролики
на направляющих
установленных на
боковинах.
Опустите полку
и задвинте до упора.
Изделие готово к эксплуатации.
3.1. Закрепите на боковые торцы выкатной полки дет.№6
ответные планки направляющих (поз.Г-2) с помощью
шурупов 3,5х16 (поз.Д), роликами назад.
Закрепите на боковых стенках дет.№2 и №3 направляющие
(поз.Г-1) с помощью шурупов 3,5х16 расширяющейся частью
вверх и роликами вперед.
Закрепите на нижних торцах боковых стенок дет.№№2,3
колесные опоры (поз.Ж) с помощью межсекционной стяжки (поз.Е).
3.2. Соедините правую боковую стенку дет.№3 и левую
стенку дет.№2, с полкой №4, и с царгой дет.№5
с помощью винтовой стяжки (поз.А).
Для закручивания винтовой стяжки используйте
прилагаемый в комплекте ключ (поз.К).
3.3. В отверстия с нижней стороны
столешницы дет.№1 заверните штоки
эксцентриков (поз.В). В отверстия
в боковых стенках установите
эксцентрики (поз.Б). Опустите
столешницу на боковины (дет.№2,3)
таким образом, чтобы штоки
эксцентриков вошли в отверстия на
торцах боковин и поверните
эксцентрики на боковинах на
180 градусов по часовой стрелке.
Закройте входящими в комплект
заглушками эксцентрики и винтовую
стяжку.
3.УКАЗАНИЯ ПО СБОРКЕ КОМПЬЮТЕРНОГО СТОЛА КСТ-15
Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки
строго следуйте указаниям настоящей инструкции.
Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие
во время сборки.
Для сборки изделия необходим следующий инструмент: крестовая отвертка, молоток,
ключ-шестигранник 4мм (входит в комплект изделия).
Г-2
А
Б
Б
Г-1
Ж
Е
