Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601

Монтаж радиаторов отопления должен проводиться специализированными

монтажными организациями в соответствии с действующими строительными правилами

СП 60.13330.2012, СП 73.13330.2012 и требованиями настоящего паспорта.

Технические характеристики и описание радиаторов

Модель

PIANOFORTE TOWER

18 секций 22 секции

Теплоотдача (при

∆t=70°С)

2050 Вт 2505 Вт

Рабочее давление 30 бар

Опрессовочное давление 45 бар

Давление на разрыв >100 бар

Масса 39,6 кг 48,4 кг

Максимальная температура теплоносителя 110°С

Объем воды в радиаторе 3,69 л 4,51 л

Межосевое расстояние 500 мм

Габаритная высота 1440 мм 1760 мм

Ширина 591 мм

Глубина 100 мм

Срок службы 30 лет

Технический

паспорт

изделия

Биметаллический дизайн-радиатор

Для того, чтобы смонтировать радиатор на стену, используйте оригинальные

настенные кронштейны Royal Thermo (рис. 2, поставляются в комплекте)

Во избежание аварии допустимо отклонение оси коллектора радиатора от

подводящих труб не более 2° (рис. 2).

Не снимайте полиэтиленовую защитную пленку с радиатора до окончания

отделочных работ.

Биметаллический дизайн-радиатор

max 2°

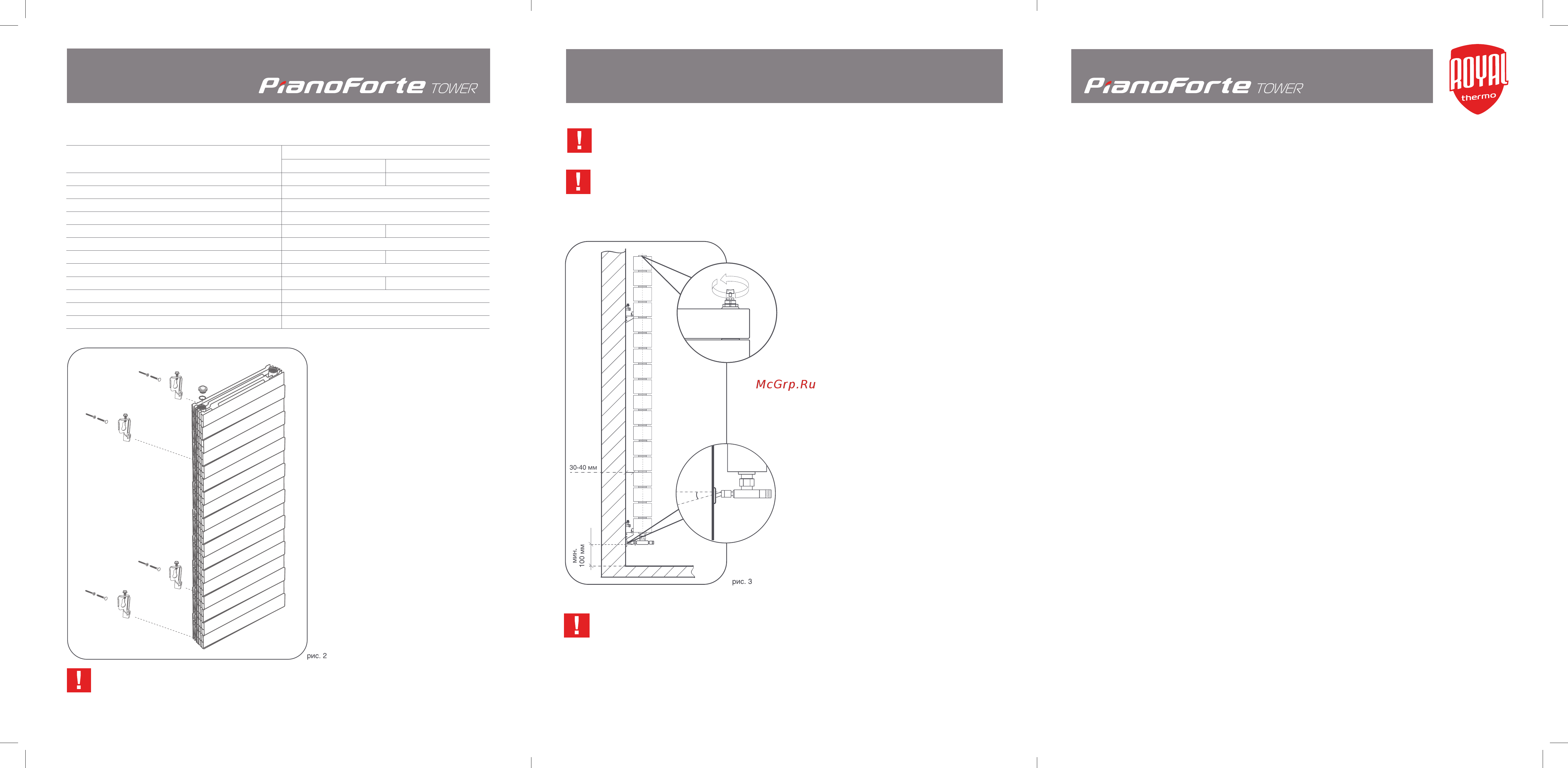

Схема крепления радиатора

На Рисунке 2 обозначены:

1 – переходная гайка + воздухоотводчик;

2 – переходная гайка + заглушка;

3 – крепеж.

Условия транспортировки и хранения радиаторов

• Допускается любой вид транспортировки радиаторов при условии отсутствия механического

воздействия, воздействия влаги и химических веществ во время транспортировки.

• До эксплуатации радиаторы должны храниться в закрытых помещениях, в упаковке производителя,

в условиях, исключающих механические воздействия, воздействие влаги и химических веществ.

• Производитель не несет ответственности за повреждения радиатора, вызванные нарушением

условий транспортировки и хранения.

Эксплуатация радиатора и его обслуживание

Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами

СП 60.13330.2012 и СП 73.13330.2012.

В процессе эксплуатации во избежание выхода радиатора из строя запрещается:

• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе

радиатора) за исключением случаев техобслуживания и демонтажа радиатора;

• резко открывать вентили отключенного от отопления прибора во избежание гидравлического

удара;

• устанавливать радиатор в сеть горячего водоснабжения;

• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем

Паспорте и в «Правилах технической эксплуатации электрических станций и сетей РФ»

РД 34.20.501-95;

• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период

за исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;

• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для

заземления;

• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения

количества секций, а также замену отдельных секций радиаторов;

• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.

Утилизация

Утилизация радиаторов (переплавка, захоронение, перепродажа) производится в порядке,

установленном Законами РФ от 22.08.2004 г. № 122-ФЗ «Об охране атмосферного воздуха», от

10.01.2003 г. № 15-ФЗ «Об отходах производства и потребления», а также другими российскими

и региональными нормами, актами, правилами, распоряжениями, принятыми для реализации

указанных Законов.

Монтаж радиаторов

1. Для эффективной работы радиатора

необходимо соблюдать монтажные

расстояния, указанные на рис. 3

2. Подключение радиатора к системе

отопления, его эксплуатация и

обслуживание

Радиатор подключается к трубопроводам

с помощью специальных гаек-переходников

(либо ½ дюйма, либо ¾ дюйма). Для возмож-

ности демонтажа радиатора на подающий

и обратный трубопровод устанавливайте

запорную или запорно-регулирующую арма-

туру.

Для удаления воздуха из радиатора в верх-

ний коллектор обязательно устанавливается

воздухоотводчик (кран Маевского). Реко-

мендуется использовать воздухоотводчик,

входящий в комплект оригинального присо-

единительного набора Royal Thermo.

Для удаления воздуха необходимо периоди-

чески (несколько раз в год) вручную стравли-

вать его с помощью специального ключа.

Комплект поставки

• Радиатор упакован в фирменную

коробку.

• 4 оригинальных настенных

кронштейна.

• 4 дюбель-болта 8х70 мм

• Технический паспорт изделия

с гарантийным талоном.

Используйте оригинальные комплектующие Royal Thermo для гарантии

надежной и долгосрочной эксплуатации радиатора.

Паспорт разработан в соответствии с требованиями ГОСТ 2.601
